2. Класифікація електровимірювальних приладів

   1. Призначення електровимірювальних приладів

Електровимірювальні прилади — це такі технічні засоби, які виробляють сигнали вимірювальної інформації у формі, що доступна для безпосереднього сприйняття спостерігачем.

В енергетиці більшість вимірювань виконують за допомогою електровимірювальних приладів. Ними користуються навіть тоді, коли вимірювану фізичну величину не можна безпосередньо виміряти електровимірювальним приладом. У подібних випадках (а їх, наприклад, на електричній станції, чи не найбільше) використовують вимірювальні пе­ретворювачі неелектричних величин у електричну напругу чи струм, які вимірюють електричними приладами.

Досить зауважити, що для вимірювань власне електричних величин, що мають відношення до роботи одного генератора електричної станції, досить мати лише 12 - 15 електричних приладів. А для контролю температури у багатьох його точках, для контролю роботи системи охолодження, системи змащення підшипників, величини вібрацій у багатьох точках необхідно десятки (а то й сотні) приладів, більшість з яких — електричні.

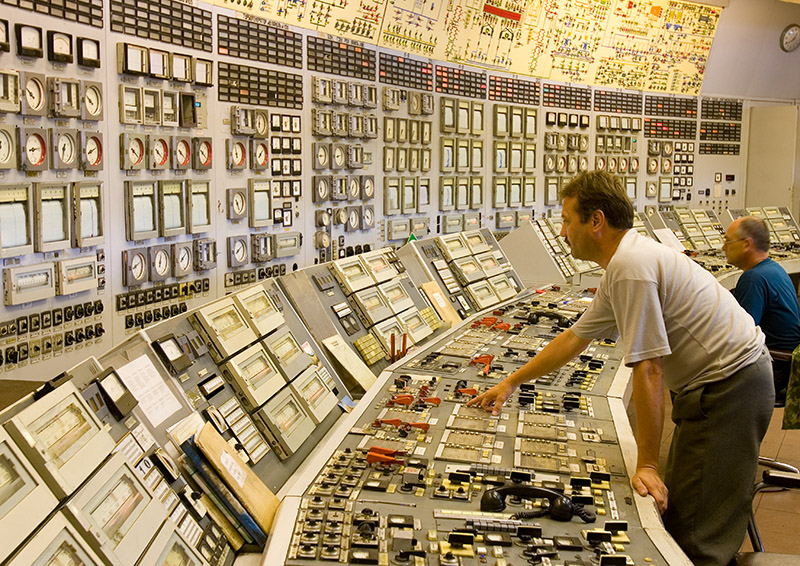

Рис. 2.1. Пульт управління електростанцією.

Саме тому в цій дипломній роботі, особлива увага приділена електровимірювальним приладам як найбільш розповсюдженим на електричних станціях, підстанціях, розподільчих пристроях та в енергетичних господарствах промислових підприємств. Щит управління потужним енергоблоком електричної станції з електричними приладами, встановленими на панелях щита та на пультах керування, показано на рис. 2.1.

Класифікація електровимірювальних приладів, тобто розподіл приладів на групи, що різняться між собою, і здійснюється: за точністю; за виконанням для різних умов експлуатації; за умовами впливу механічних факторів па прилади; за захищеністю від дії зовнішніх магнітних і електричних полів; за способом перетворення електричної енергії в механічну енергію переміщення рухомої частини вимірювального механізму; за способом створення моменту протидії; за конструкцією опори рухомої частини вимірювального механізму; за видом відліку показів; за положенням нульової позначки на шкалі; за принципом дії перетворювача, застосованого у вимірювальному колі приладу; за характером шкали.

2. Класифікація електровимірювальних приладів

   1. Класифікація за точністю

Зa класом точності електровимірювальні прилади класифікуються відповідно до стандартів. Клас точності позначається цифрою, котра дорівнює зведеній похибці у відсотках, що допускає прилад. Випускають прилади таких класів точності: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0. У лічильниках електроенергії класи точності такі: 0,5; 1,0; 2,0; 2,5.

2. За умовами впливу механічних чинників та за видом захисту від дії зовнішніх магнітних та електричних полів

За стійкістю до механічних впливів прилади підрозділяються в залежності від значення максимально допустимого прискорення при ударах та вібраціях (м/с2). За стандартом електровимірювальні прилади поділяються на групи:

• звичайні з підвищеною міцністю (ОП);

• нечутливі до вібрацій (ВН);

• віброміцні (ВП);

• нечутливі до трясіння (ТН);

• трясінняміцні (ТП);

• удароміцні (У).

Звичайні прилади групи ОП витримують прискорення до 15 м/с2.

За ступенем захисту від зовнішніх магнітних та електричних полів прилади поділяються на І і II категорії. Від зовнішніх полів при­лади захищаються екранами.

За видом захисту від дії зовнішніх магнітних і електричних полів прилади поділяють на захищені від дії зовнішніх магнітних полів; захищені від дії зовнішніх електричних полів; встановлені на феромагнітних щитах; встановлені на немагнітних щитах; встановлені на будь-яких щитах.
