11. Способы защиты человека от поражения электрическим током.

Для обеспечения защиты от поражения электрическим током в электроустановках должны применяться технические способы и средства защиты. Выбор того или иного способа или средства защиты (или их сочетаний) в конкретной электроустановке и эффективность его применения зависят от целого ряда факторов, в том числе от:

номинального напряжения;рода, формы и частоты тока электроустановки;способа электроснабжения (от стационарной сети, от автономного источника питания электроэнергией);

режима нейтрали источника трехфазного тока (средней точки источника постоянного тока) - изолированная нейтраль, заземленная нейтраль;

вида исполнения (стационарные, передвижные, переносные);

условий внешней среды;

схемы возможного включения человека в цепь протекания тока (прямое однофазное, прямое двухфазное прикосновение; включение под напряжение шага);

вида работ (монтаж, наладка, испытания) и др.

Кроме того, по принципу действия, все технические способы защиты разделяются на:

снижающие до допустимых значений напряжения прикосновения и шага;

ограничивающие время воздействия тока на человека;

предотвращающих прямое прикосновение к токоведущим частям.

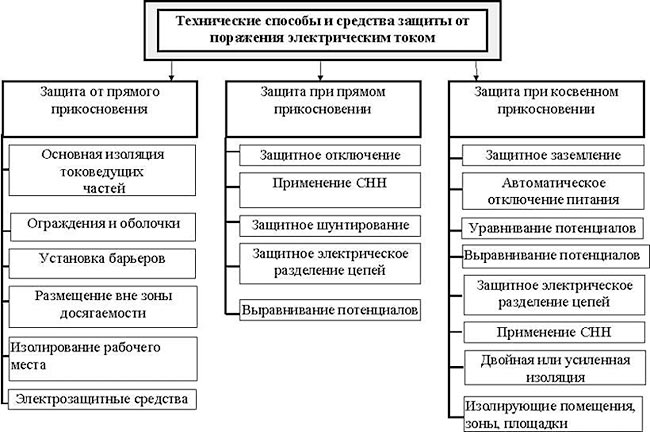

Классификация технических способов и средств защиты от поражения электрическим током в электроустановках приведена на рисунке.

Основными техническими средствами защиты являются:

Защитное заземление;

Автоматическое отключение питания (зануление);

Устройства защитного отключения.

12. Классификация помещений по степени опасности поражения электрическим током.

В соответствии с правилами устройства электротехнических установок, все помещения, содержащие электроустановки, клас­сифицируются с точки зрения опасности поражения электриче­ским током на следующие три категории.

1. Помещения без повышенной опасности: сухие, не жаркие, с токонепроводящим полом, без токопроводящей пыли, а также помещения с небольшим количеством метал­лических предметов, конструкций, машин и т. п. или с коэффи­циентом заполнения площади k <; 0,2 (т. е. отношением пло­щади, занятой металлическими предметами, к площади всего помещения).

2. Помещения с повышенной опасностью: сырые, в которых при нормальных условиях влажность временно может повышаться до насыщения, как, например, при резких изменениях температуры или при выделении большого коли­чества пара; сухие, по неотапливаемые, чердачные помещения, неотапливаемые лестничные клетки и помещения отапливаемые, по с кратковременным присутствием влаги; помещения с токопроводящей пылью (угольные мельницы, волочильные цехи и дру­гие им подобные); жаркие, т. е. помещения с температурой свыше 30° С; помещения с токопроводящими полами (земляные, бетонные, деревянные в сыром состоянии).

3. Помещения особо опасные: особо сырые поме­щения; помещения с едкими парами, газами и охлаждающими жидкостями, разрушительно действующими на обычно употреб­ляемые в электрических установках материалы и снижающими сопротивление человеческого тела; помещения, в которых име­ются два или несколько признаков опасности (например, жаркое помещение и проводящий пол или сырое помещение с коэффи­циентом заполнения более 0,2 и т. д.).

С целью избежать произвольного толкования определений, вошедших в классификацию помещений, согласно правилам устройства электротехнических установок, сухими считаются помещения с относительной влажностью не выше 75% и темпе­ратурой не ниже +5° С, т. е. те, в которых пол, стены и все пред­меты нормально находятся в сухом состоянии; сырыми счи­таются помещения с относительной влажностью, которая по­стоянно превышает 75% или может временно повышаться до 100%, так как в этих помещениях может возникать значительная влажность при резком изменении температуры или при выде­лении большого количества пара.

Особо сырыми считаются помещения, в которых воздух постоянно насыщен водяными парами, т. е. относительная влаж­ность достигает 100% и в результате пол, потолок и все предметы постоянно покрыты влагой.

Помещениями с токопроводящей пылью называются такие, в которых в связи с характером производственных процессов может выделяться и собираться в большом количестве кжопроиодмщая пыль (например, угольная, металлическая). Эта iin.ii, препятствует поддержанию должного сопротивления изоля- цнн электроустановки, а также снижает сопротиплеиие чело­веческого тела.

Помещениями с едкими парами или газами счи­таются те, в которых при производственном процессе выделяются пары или газы, разрушительно действующие на изолирующие материалы, обычно применяемые в электроустановках. Вследствие этого необходимо принимать особые меры для защиты изоляции электрооборудования. Кроме разрушительного действия на изоляцию электрооборудования, эти пары и газы могут также значительно снизить сопротивление человеческого тела.

Жаркие помещения характеризуются высокой темпера­турой, вызывающей высыхание и разрушение изоляции, а также обильную транспирацию, повышающую опасность поражения током у лиц, находящихся в таких помещениях. Различают поме­щения жаркие — с температурой выше 30° С и особо жаркие — с температурой выше 35° С.

Пожароопасными помещениями считаются те, в кото­рых обрабатываются или хранятся легко воспламеняющиеся предметы или по условиям производства могут образоваться легко воспламеняющиеся газы, пары, пыль и волокна.

Взрывоопасными являются помещения, в которых изго­товляют, обрабатывают или хранят взрывчатые вещества или могут образоваться взрывчатые газы, пары, либо взрывчатая смесь их с воздухом.

Применение более совершенной технологии производства, хо­рошей вентиляции и герметизации дает возможность значительно снизить степень опасности большинства производственных поме­щений.

Особое значение для электробезопасности имеет токопроводимость пола. Сухие торцовые (без гвоздей) или паркетные полы обладают довольно большим сопротивлением и хорошо изоли­руют человека от земли. Наоборот, кирпичные, плиточные, бетон­ные или земляные полы, сопротивление которых резко умень­шается при увлажнении, являются плохой изоляцией.

Полы с высоким сопротивлением могут служить весьма эффективной мерой защиты. В цехах с хорошими торцовыми, паркетными или другими полами, имеющими большое сопротив­ление, однофазное прикосновение может оказаться менее опас­ным при поврежденной изоляции.

Как показывает анализ электротравм, на предприятиях с по­лами, имеющими высокое электрическое сопротивление, возмож­ность электропоражений при эксплуатации электрооборудования значительно уменьшается. Однако, при прикосновении к двум фазам одновременно изолирующие свойства пола не имеют зна­чения и поражение током неизбежно.
