2 Технічні характеристики апаратури цррл

Технічні характеристики апаратури ЦРРЛ обираємо згідно з вихідних даних розрахункових завдань.

Найменування, виробник	DMR,Nokia(Фінляндія)
Тип	DMR 38W
Призначення	Організація місцевих і внутрішньо обласних цифрових радіомереж зв’язку
Діапазон частот,ГГц	37.0…39.5
Потужність передавача, дБм	+15
Швидкість передавача Мбіт/с	2*2.048 або 4*2.048
Чутливість приймача, дБм(Поріг включення заміню вального генератора)	-81(2*2.048) -78(4*2.048)
Види інформації, що передаються	2 або 4 цифрових потоки по 2.048 Мбіт/

3 Аналіз поздовжнього профілю траси та визначення висот підвісу антен

Вихідні дані: -середня частота f=38.2ГГц

-довжина інтервалу зв'язку R=13км

-профіль траси з висотними показниками (табл.1)

Табліца.1. - Висотні позначки з топографічної карти

	0	0.11	0.22	0.39	0.41	0.59	0.69	0.89	0.99	1.0
	54	55	60	56	45	70	48	40	45	45

Умовний нульовий рівень розраховується за формулою:

, (3.1)

Деh0і - висота потокової точки лінії нульового рівня (ордината);

R - довжина інтервалу зв'язку;

  - Відносна координата потокової точки (абсциса),s=0.1…9, =0,0.01,1.0;

радіус землі :Rзем=6370 км.

Для =0.11 маємо:

Висотні показники поздовжнього профілю траси, з урахуванням заданих значень hі, знятих з топографічної карти, та сферичної земної поверхні (умовний нульовий рівень h0і), розраховується за формулою:

_(3.2)

Для =0.11 маємо:

Чисельні значення висотних значень , які відповідають заданим координатам поточної точки представлені в табл.2., а поздовжній профіль траси з урахуванням умовного нульового рівня, який побудований на основі цих значень представлений на рис.3.1.

Таблиця.2. - Профіль траси з висотними значеннями.

	0	0.11	0.22	0.39	0.41	0.59	0.69	0.89	0.99	1.0
	54	55	60	56	45	70	48	40	45	45
	0	1,298	2,276	3,155	3,208	3,208	2,837	1,298	0,131	0
	54	56,298	62,276	59,155	48,208	73,208	50,837	41,298	45,131	45

Зарезультатамитаб.2., Найвищаточкапоздовжньогопрофілютраси ,а відносне відстань від початку координат до цієї точки ,що відповідає відстані згідно з формулою:

_(3.3)

Мінімальне значення просвіту з урахуванням рефракції обчислюється за формулою:

_(3.4)

где _(3.5)

довжина інтервалу зв'язку;

довжина хвилі несучого коливання, яке обчислюється за формулою:

_(3.6)

швидкість поширення радіохвиль,; ;

частота несучого коливання;

,

Таким чином:

_(3.7)

вертикальний градієнт діелектричної проникності повітря, ,

Мінімальне значення просвіту з урахуванням рефракції дорівнює

На підставі рис.3.1. з урахуванням отриманого значення мінімального просвіту, а також умови, що висоти підвісу антен на початку і наприкінці інтервалу однакові .

Розрахунок висоти підвісу антен здійснюється за формулою:

_(3.8)

Де -висота найвищої точки поздовжнього профілю траси, з абсцисою ;

мінімальний просвіт на інтервалі;

, висотні показники на початку і в кінці інтервалу при , .

Округлимо отриманий результат до максимального цілого значення і отримаємо висоту підвісу антен

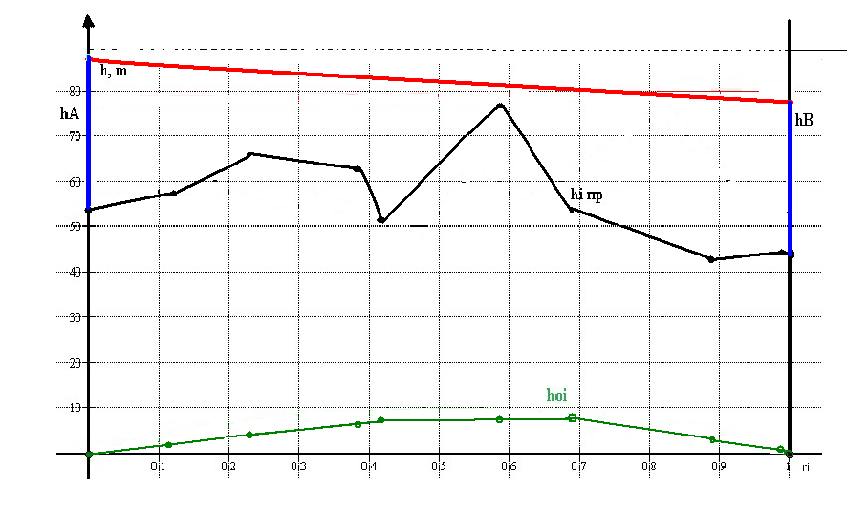

Рис.3.1. Поздовжній профіль інтервалу зв'язку.
