Применение фильтров для воды серии вос ечв-ф:

  • для снижения цветности и мутности воды, удаления взвешенных частиц, окисленных соединений железа и марганца;

  • для удаления соединений растворенного железа, марганца и сероводорода;

  • для удаления  остаточного хлора и органических соединений, улучшения вкуса и запаха воды.

Преимущества фильтров для воды серии вос ечв-ф:

  • Высокая эффективность очистки воды от железа, марганца, хлорорганических соединений достигается благодаря оптимальному выбору фильтрующей загрузки и применению в случае необходимости предварительной аэрации воды или дозации реагентов.

  • Низкие эксплуатационные затраты. В зависимости от применяемого материала и условий эксплуатации, требуемый срок замены фильтрующих загрузок составляет 2-7 лет.

  • Работа фильтров полностью автоматизирована. Обезжелезивающий фильтр оснащен автоматическим управляющим клапаном с русифицированным интерфейсом. Промывка фильтрующей загрузки осуществляется в автоматическом режиме.

  • Высокое качество. Все применяемое оборудование и материалы имеют Сертификаты о гос. регистрации.

  • Монтаж, пуско-наладка и сервисное обслуживание оборудования производятся профессиональными монтажниками и инженерами сервисной службы Группы «Техмаш»

Технические характеристики фильтров для воды серии вос ечв-ф указаны в таблице 10.

Таблица 10 – Характеристики фильтров серии ВОС ЕЧВ-Ф

Модель

Объем загрузки, л

Производительность, м3/час, ном./макс.

Размеры фильтра (hxD), мм

Присоедини-тельные разм вход/выход/дренаж, дюйм еры:

1

2

3

4

5

ЕЧВ-Ф-0844

20

0,3/0,5

1151/210

1, 1, 3/4

ЕЧВ-Ф-1044

33

0,4/0,6

1151/257

1, 1, 3/4

ЕЧВ-Ф-1054

40

0,6/1,0

1580/257

1, 1, 3/4

ЕЧВ-Ф-1252

50

0,8/1,2

1521/304

1, 1, 3/4

ЕЧВ-Ф-1354

60

1,0/1,6

1575/333

1, 1, 3/4

ЕЧВ-Ф-1465

85

1,2/2,0

1860/369

1, 1, 3/4

ЕЧВ-Ф-1665

100

1,4/2,4

1865/406

1, 1, 3/4

ЕЧВ-Ф-1865

150

1,8/2,8

1987/469

1, 1, 3/4

ЕЧВ-Ф-2162

175

2,6/3,6

1880/552

11/4, 11/4, 1

ЕЧВ-Ф-2472

250

3,0/4,3

2155/610

 11/2, 11/2, 11/4

ЕЧВ-Ф-3072

400

4,8/6,0

2240/770

 2, 2, 11/2

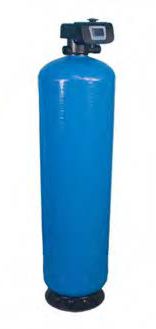

Рисунок 6 - Фильтры осветлительные, сорбционные и обезжелезивающие ВОС ЕЧВ-Ф

    1. Экономическая часть

6.1 Обоснование проектных экономических расчетов

Одной из важных составляющих эффективности экономической системы является эффективность капитальных вложений.

Капитальные вложения - инвестиции в основной капитал (основные средства), в том числе затраты на новое строительство, расширение, реконструкцию и техническое перевооружение действующих предприятий, приобретение машин, оборудования, инструмента, инвентаря, проектно-изыскательские работы и другие затраты.

Путем капитальных вложений создаются основные фонды. Их размер, структура и размещение создают базу, которая существенно влияет на объем продукции, ее качество и ассортимент, на возможности дальнейшего развития производства.

Освоенные капитальные вложения, как правило, используются в течение длительного времени: здания служат 20-100 лет, машины и оборудование – 3-10 и более лет. Таким образом, основные фонды в значительной степени характеризуют состояние техники и технологии на момент осуществления капитальных вложений.

Капитальные вложения предприятия – это затраты на:

  • строительно-монтажные работы при возведении зданий и сооружений;

  • приобретение, монтаж и наладку машин и оборудования;

  • проектно-изыскательные работы;

  • содержание дирекции строящегося предприятия;

  • подготовку и переподготовку кадров;

  • затраты по отводу земельных участков и переселению в связи со строительством.

Капитальные вложения различаются:

  • по формам собственности отраслевому и территориальному признаку;

  • назначению сооруженных объектов;

  • формам воспроизводства основных фондов;

  • составу затрат;

  • способу строительства;

  • источникам финансирования.

Эффективность капитальных вложений в значительной мере зависит от их структуры. Различают отраслевую, территориальную, воспроизводственную и технологическую структуры капитальных вложений, которые определяют их соотношения в различных отраслях, регионах, формах воспроизводства основных фондов и отдельных затратах.

Под технологической структурой капитальных вложений понимаются состав затрат на сооружение какого-либо объекта и их доля в общей сметной стоимости.

Технологическая структура капитальных вложений оказывает самое существенное влияние на эффективность их использования. Совершенствование этой структуры заключается в повышении доли машин и оборудования в сметной стоимости проекта до оптимального уровня. По сути, технологическая структура капитальных вложений формирует соотношение между активной и пассивной частью основных производственных фондов будущего предприятия. Увеличение доли машин и оборудования, то есть активной части основных производственных фондов будущего предприятия, способствует увеличению производственной мощности предприятия, а, следовательно, капитальные вложения на единицу продукции снижаются.

Экономическая эффективность достигается и за счет повышения уровня механизации труда и работ.

Воспроизводственная структура капитальных вложений также оказывает существенное влияние на эффективность их использования.

Под воспроизводственной структурой капитальных вложений понимаются их распределение и соотношение в общей сметной стоимости по формам воспроизводства основных производственных фондов. Рассчитывается, какая доля капитальных вложений в их общей величине направляется на: новое строительство, реконструкцию и техническое перевооружение действующего производства, расширение действующего производства, модернизацию.

Совершенствование воспроизводственной структуры заключается в повышении доли капитальных вложений, направляемых на реконструкцию и техническое перевооружение действующего производства. Теория и практика свидетельствуют о том, что реконструкция и техническое перевооружение производства намного выгоднее, чем новое строительство, по многим причинам: во-первых, сокращается срок ввода в действие дополнительных производственных мощностей; во-вторых, в значительной мере уменьшаются удельные капитальные вложения.

Капитальные вложения играют исключительно важную роль в экономике страны и любого предприятия, так как они являются основой для:

  • систематического обновления основных производственных фондов предприятия и осуществления политики расширенного воспроизводства;

  • ускорения научно-технического прогресса и улучшения качества продукции;

  • структурной перестройки общественного производства и сбалансированного развития всех отраслей народного хозяйства;

  • создания необходимой сырьевой базы промышленности;

  • гражданского строительства, развития здравоохранения, высшей и средней школы;

  • смягчения или решения проблемы безработицы;

  • охраны природной среды и достижения других целей.

6.2 Расчет стоимости капитальных затрат на приобретение, доставку и установку оборудования для оборотного водоснабжения ТОО «Завод Казогнеупор»

Для данной схемы производства необходимо приобрести и установить оборудование, прайс-лист оборудования представлен в таблице 7:

  • фильтр осветлитель, сорбционный, обезжелезивающий ВОС ЕЧВ-Ф марки ЕЧВ-Ф-3072;

  • трубы полипропиленовые.

Таблица 11 - Прайс-лист на приобретаемое оборудование

Наименование оборудования

Фирма- производитель

Модель

Количество, штук

Цена, в тенге, с учетом НДС

Фильтр осветлитель, сорбционный, обезжелезивающий ВОС ЕЧВ-Ф

Группа ТЕХМАШ

ЕЧВ-Ф-3072

1

252290

Трубы полипропиленовые, для прокладки

Berke

d =100 мм (внутренний диаметр)

400

500

Затраты на приобретение оборудования рассчитываются по формуле (1), З1,тенге

З1 = 1,12∙Ц∙N (1)

где 1,12 – коэффициент (ставка НДС, 12%);

Ц – отпускная цена на 1 единицу, тенге;

N – количество оборудования, шт.

Расчет затрат на приобретение оборудования

З1 = 1,12∙252290∙1=282564,8 тенге

Затраты на приобретение труб рассчитываются по формуле (2), З2, тенге

З2 = Ц∙N (2)

З2 = 500∙400 = 200000 тенге

Затраты на доставку оборудования, З3, тенге, рассчитываются по формуле (3)

З3 = Т∙l (3)

где Т – тариф перевозок автотранспортом, т/км (тариф: 0,5 т, оплата за 1 км =55 тенге);

l – расстояние, км.

Р – вес всего перевозимого оборудования, (Фильтр осветлитель, сорбционный, обезжелезивающий ВОС ЕЧВ-Ф) = 0,3788 т.

l (Санкт-Петербург – Рудный) = 2744 км

З3 = 55∙2744=150920 тенге

Доставка труб с магазина производится бесплатно.

Затраты на установку оборудования З3, тенге, рассчитываются по формуле (4)

З4 = З1 ∙60% (4)

З4 = 282564,8∙60%=169539 тенге

Затраты на прокладку труб расчитываеются по формуле (5), З5, тенге

З5 = З2∙5%∙Ч (5)

где З2 – стоимость приобретения труб;

5% – доплата за прокладочные работы;

Ч – численность работников, человек.

З5 = 200000∙5%∙4 = 40000 тенге

Капитальные затраты на приобретение, доставку и установку оборудования составляют

Зк = З12345

Зк = 282564,8+200000+150920+169539+40000=843023,8 тенге

5.3 Расчет эксплуатационных затрат

Эксплуатационные расходы - это ежегодные денежные затраты, которые идут на содержание и эксплуатацию объекта собственности, чтобы она продолжала приносить арендный доход по рыночным ставкам. Примеры эксплуатационных расходов:

  • Налоги на движимое и недвижимое имущество: Налоги на движимое и недвижимое имущество взимаются на основании оценочной стоимости, которая может переоцениваться на периодической основе или в случае продажи собственности.

  • Страхование собственности. Расценки страхования, как правило, зависят от восстановительной стоимости страхуемого объекта собственности или усовершенствований, объема страхуемых рисков и конкретных страховых случаев.

  • Расходы на управление и оплату работы персонала (на объекте собственности или вне его). К расходам на управление могут относиться заработная плата, налог на заработную плату и льготы, если наемный административный персонал работает на территории здания. Оплата услуг управления, к которым обычно относятся надзор за работой сотрудников, сдача в аренду, бухгалтерский учет, ведение переговоров о заключении договоров, обычно производится в виде процентной доли валового операционного дохода.

Затраты на оплату труда работников, обслуживающих систему.

Штат персонала, обслуживающего систему, состоит из 4 оператора, которые непосредственно подчиняются вычислительному центру.

Затраты на оплату труда работников, обслуживающих систему, З4 , рассчитывается по формуле (4)

З6 = (Ор∙1,11)∙N∙Ч, (7)

где Ор- оклад одного работника, тенге;

1,11- коэффициент (ставка социального налога);

N – фонд рабочего времени, месяцев;

Ч – численность работников, человек.

З6 = (50000∙1,11)∙12∙1=666000 тенге

Итого общие затраты по проектному мероприятию на приобретение оборудования, З7, тенге, рассчитывается по формуле (5)

З7 = Зк6 (8)

З7 =843023,8 +666000 =1509023,8 тенге

Таблица 12 - Сумма общих затрат по внедрению системы оборудования по контролю

Виды затрат

Сумма, тенге

Капитальные затраты

843023,8

Эксплуатационные затраты

666000

Итого затрат

1509023,8

Заключение

Проблемы защиты окружающей среды от воздействия теплоэнергоцентралей становятся в последнее время все более актуальными.

В теоретической части дипломной работы сделан анализ воздействия ТЭЦ на компоненты окружающей среды, а также известных в мировой практике способов снижения негативного влияния рассматриваемых предприятий на окружающую среду.

Во втором разделе проанализирована производственная деятельность Рудненской ТЭЦ. РТЭЦ расположена в двух километрах от города, площадь территории составляет 773 000 м2. В разделе имеется описание технологической схемы подразделений РТЭЦ, техническая характеристика Васильевского золошлакоотвала.

В разделе «Безопасность производственных процессов» рассмотрены технические мероприятия по безопасности производства на РТЭЦ. На предприятии в полном объеме выполняются требования нормативных документов, принятых в Республике Казахстан по безопасному регламенту работы оборудования. На Рудненской ТЭЦ имеются системы автоматического регулирования, блокировки и сигнализации, защитные и заземляющие устройства. Микроклиматические параметры в помещениях РТЭЦ соответствуют санитарно-гигиеническим нормам.

Географическое расположение Рудненской ТЭЦ, источники опасности на предприятии и основные выбросы дымовых газов рассмотрены в четвертой части дипломной работы. Согласно проведенным расчетам РТЭЦ относиться ко второй категории опасности предприятий (КОП составляет 6,71 105).

В соответствии с проведенными расчетами в рекомендательной части получены следующие результаты:

  • максимальное значение приземной концентрации суммации основных выбрасываемых веществ (SO2, NO2, CO) составляет 0,012 мг/м3 в летний период и 0,008 мг/м3 в зимний период от трубы, работающей весь год непрерывно и 0,026 мг/м3 от трубы, функционирующей только в отопительный период года, на расстояниях 1566 м и 1958 м, 1260 м соответственно от источника выбросов, что значительно меньше по сравнению с ПДК выбрасываемых веществ;

  • санитарно-защитная зона в соответствии с СН 245-71 «Санитарные нормы проектирования промышленных предприятий» должна составлять не менее 880 метров.

Так как ТЭЦ наибольшее влияние оказывает на атмосферу. В работе предложено к внедрению на Рудненской теплоэнергоцентрали системы IMR 8000 автоматического непрерывного контроля выбросов основных газов в атмосферу. Данная система позволяет контролировать газы: кислород O2, монооксид углерода СО, диоксид углерода СO2, диоксид серы SO2, оксид азота NO, диоксид азота NO2.

Метод постоянного контроля газовых выбросов системой IMR 8000 позволяет непрерывно получать данные о процессах горения путем количественных измерений состава газов в котлах и регулировать режим горения топлива.

Строгий контроль газовых выбросов на РТЭЦ позволит оперативно реагировать на превышение показателей уровня концентраций СО и регулировать скорость подачи кислорода, а следовательно способствовать более полному сгоранию топлива и уменьшать объемы уносимой золы и шлаков.

В экономической части дипломной работы были рассчитаны: стоимость капитальных затрат на приобретение, доставку и установку системы IMR 8000 и эксплуатационные затраты. Общие затраты по внедрению системы мониторинга составили 21 964 694 тенге.

Список использованной литературы

  1. Исмагулова, Г.Е. Энергопотербление и энергоэффективность в Казахстане / Г.Е. Исмагулова // Экология и промышленность Казахстана. – 2008. - №4(20). – С. 7-10.

  2. Дворников, В. Повышение эффективности работы энергетического сектора путем использования солнечных энергетических станций и тепловых насосов / В. Дворников // Экология и промышленность Казахстана. – 2008. - №4(20). – С. 71-73.

  3. Болдиков, А.Н. Экономические основы экологии на ТЭЦ / А.Н. Болдиков // Специальная литература. – 2004. - №2. – С.10-12.

  4. Шоратбаев, Е.А. Повышение энергоэффективности для снижения выбросов парниковых газов / Е.А. Шоратбаев // Экология и промышленность Казахстана. – 2008. – №4 (20). – С. 69-72.

  5. Исмагулова, Г.Е. Альтернативная энергетика в Казахстане – путь к устойчивому развитию / Г.Е. Исмагулова // Экология и промышленность Казахстана. – 2010. – №2 (26). – С.44-47.

  6. Мащенко, С.Н. Технические регламенты по эмиссиям в окружающую среду / С.Н. Мащенко, О.А. Лисицкая, В.В. Бузмакова // Экология и промышленность Казахстана. – 2010. – №1 (25). – С. 17-19.

  7. Правила организации контроля выбросов в атмосферу на тепловых электростанциях и в котельных: РД 153-34.0-02.306-98: утв. Департаментом стратегии развития и научно-технической политики РАО «ЕЭС России» 21.01.98: ввод. в действие с 01.12.00. – М.: OPENGOST, 2001. – 15 с.

  8. Технические требования к автоматизированной системе контроля выбросов загрязняющих веществ ТЭС: утв. Департаментом стратегии развития и научно-технической политики РАО «ЕЭС России» 10.05.97: ввод. в действие с 01.12.99. – М.: OPENGOST, 2001. – 38 с.

  9. Колверта, С. Защита атмосферы от промышленных загрязнений: справочное издание / в 2-х частях: перевод с английского/под редакцией С. Колверта, Г.М. Инглунда. – М.: Металлургия, 1988. – 251 с.

  10. Росляков, П.В. Контроль вредных выбросов ТЭС в атмосферу / П.В. Росляков, И.Л.Ионкин. – М.: Издательство МЭИ, 2004 год. - 382 с.

  11. Росляков, П.В. Защита атмосферного воздуха от газообразных выбросов / П.В. Росляков, Л.Е. Егорова. – М.: Издательство МЭИ, 1996 год. - 505 с.

  12. Жабо, В.В. Охрана окружающей среды на ТЭС и АЭС / В.В. Жабо. – М.: Энергоатомиздат, 1992 год. – 225 с.

  13. Квашнин, И.М. Предельно допустимые выбросы предприятия в атмосферу. Рассеивание и установление нормативов / И.М. Квашнин. – М.: Авок-Пресс, 2008 год. – 550 с.

  14. Абрамов, А.И. Повышение экологической безопасности ТЭС / А.И. Абрамов, Д.П. Елизаров. – М.: Издательство МЭИ, 2002 год. – 390 с.

  15. Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий: ОНД 86: утв. Государственным комитетом по гидрометеорологии и контролю природной среды 04.08.86: ввод. в действие с 08.02.86. – Л.: Гидрометеоиздат, 1987. – 68 с.

  16. Сборник методик по расчету выбросов в атмосферу загрязняющих веществ различными производствами: УДК 504.064.38: утв. Государственным комитетом по гидрометеорологии и контролю природной среды. - Л.: Гидрометеоиздат, 1989. – 142 с.

  17. Носков, А.С. Воздействие ТЭС на окружающую среду и способы снижения наносимого ущерба (технологические аспекты) / А.С. Носков, М.А. Савинкина, Л.Я. Анищенко. - Н.: Государственная публичная научно-техническая библиотека Сибирского отделения Академии наук СССР, 1990 год. – 560с.

  18. Резников, М.И. Котельные установки электростанций / М.И Резников, Ю.М. Липов. - М.: Энергоатомиздат, 1987 год. – 186 с.

  19. Росляков, П.В. Система непрерывного мониторинга и контроля вредных выбросов ТЭС в атмосферу / П.В. Росляков, И.Л.Ионкин. – М.: Издательство МЭИ, 2000 год. - 382 с.

  20. Производственно-коммерческая группа «ГРАНАТ». - Санкт-Петербург. - http://granat-e.ru.

  21. Министерство охраны окружающей среды Республики Казахстан. - http://eco.gov.kz.

  22. Об утверждении технического регламента «Требования к безопасности водогрейных и паровых котлов» в Республики Казахстан. - http://www.e-vesti.kz.

  23. Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности. - http://www.polyset.ru.

  24. ТОО «Научно производственная компания Экогеоцентр». Золоотвал АО «ССГПО». - http://new.ekogeocentr.kz.

  25. ТЭЦ АО «ССГПО». - http://ssgpo-tec.kz24.net.
