Теоретические вопросы к модулю 2.

1. Классификация видов сигнализации и предаваемых сигналов. Исторические этапы развития систем сигнализации

2. Классификация типов передачи сигналов. Метод передачи постоянным током. Частотные способы передачи линейных и управляющих сигналов.

3. Передача сигналов по ЛТ ИКМ-30. Сигнализация R2D.

4. Общая характеристика ОКС№7

5. Функциональные подсистемы ОКС№7. Соответствие модели OSI.

6. Компоненты сети с ОКС. Типы соединений.

7. Режимы сети с ОКС. Архитектура сети с ОКС.

8. Общая характеристика, функции подсистемы передачи сообщений ОКС № 7

9. Типы сигнальных единиц, форматы сигнальных единиц с кратким описанием полей

10. Назначение полей F, BSN, FSN, BIB, FIB, LI, SF, SIO сигнальных единиц ОКС № 7

11. Поле SIF, этикета маршрутизации сигнальных единиц ОКС, разделение нагрузки в ОКС № 7

12. Основной метод исправления ошибок для ОКС № 7

13. Метод превентивного циклического повторения для ОКС № 7

14. Функции мониторинга интенсивности ошибок, функции контроля перегрузки приема и передачи для ОКС № 7

15. Функция обработки сигнальных сообщений ОКС №7 уровня 3 MTP

16. Функции управления сетью сигнализации ОКС №7 уровня 3 MTP

17. Маршрутизация в сети ОКС №7

18. Функции и классы услуг подсистемы пользователей ISUP ОКС№7

19. Структура и основные типы сообщений подсистемы пользователей ISUP ОКС№7

20. Характеристика, функции подсистемы пользователей ТСАР ОКС№7

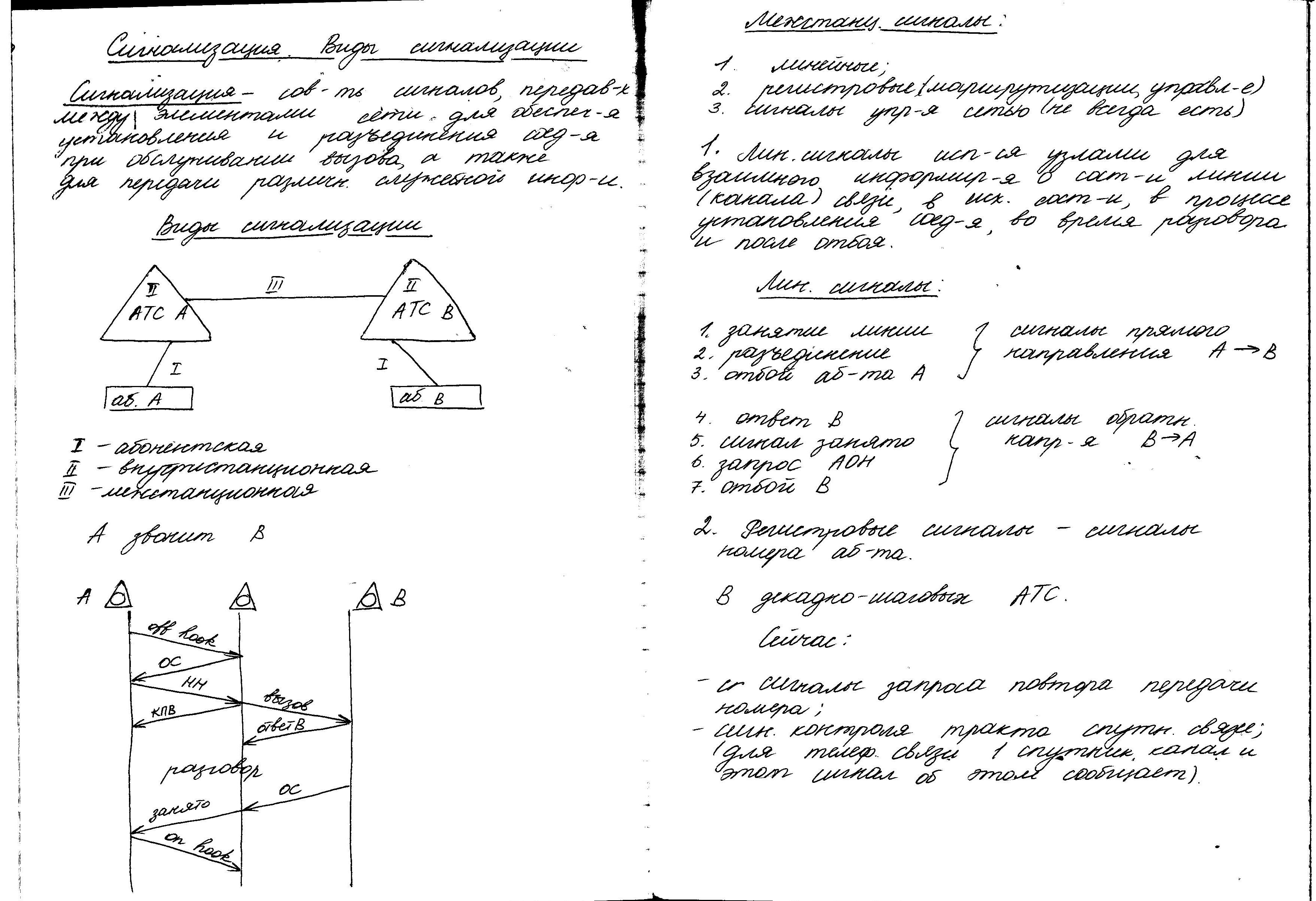

1.Классификациявидовсигнализации и предаваемыхсигналов.Историческиеэтапыразвития систем сигнализации.

Сигнализация – совокупность сигналов, передаваемых между элементами сети для обеспечения установления и разъединения соединения при обслуживании вызова, а также для передачи различной служебной информации.

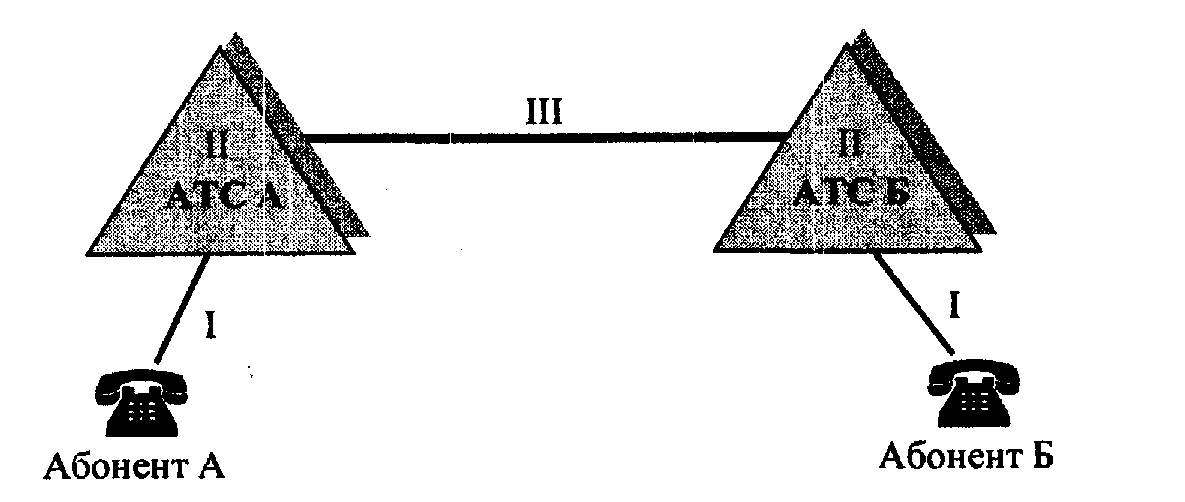

Виды сигнализации.

I – абонентская - междуабонентскимтерминалом и локальнойкоммутационнойстанцией;II– внутристанционная -междуразличнымифункциональнымиуз­ламивнутрикоммутационнойстанции ,III – межстанционная - междуразличнымикоммутационнымистан­циями в сети.

A звонит B:Межстанционные сигналы:

1 .Линейные сигналы используются узлами для взаимного информирования о состоянии линии (канала) связи, в исх.соот-и, в процессе установления соединения, во время разговора и после отбоя.

Абонентская сигнализация обеспечивает передачу сигнала «ответ АТС», набор цифр номера вызываемого абонента, передачу сигнала «контроль посылки вызова» и т.д. и рассматривается в отдельном курсе.

Внутристанционная сигнализация является спедафической для каждого типа станций и определяется архитектурой и принципами построения АТС.

Межстанционная сигнальная информация может передаваться следующими способами:

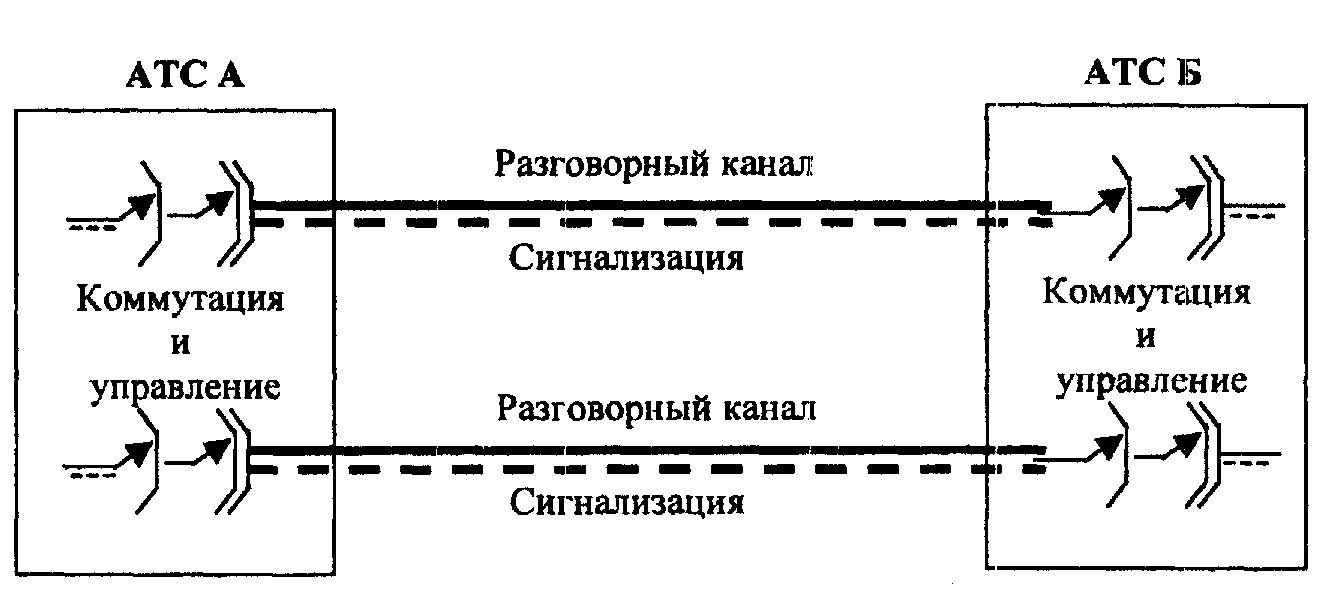

1. Внутриполосная система сигнализации (СС) – передача сигнальной информации происходит непосредственно по телефонному каналу

2. СС по выделенному каналу (ВСК)

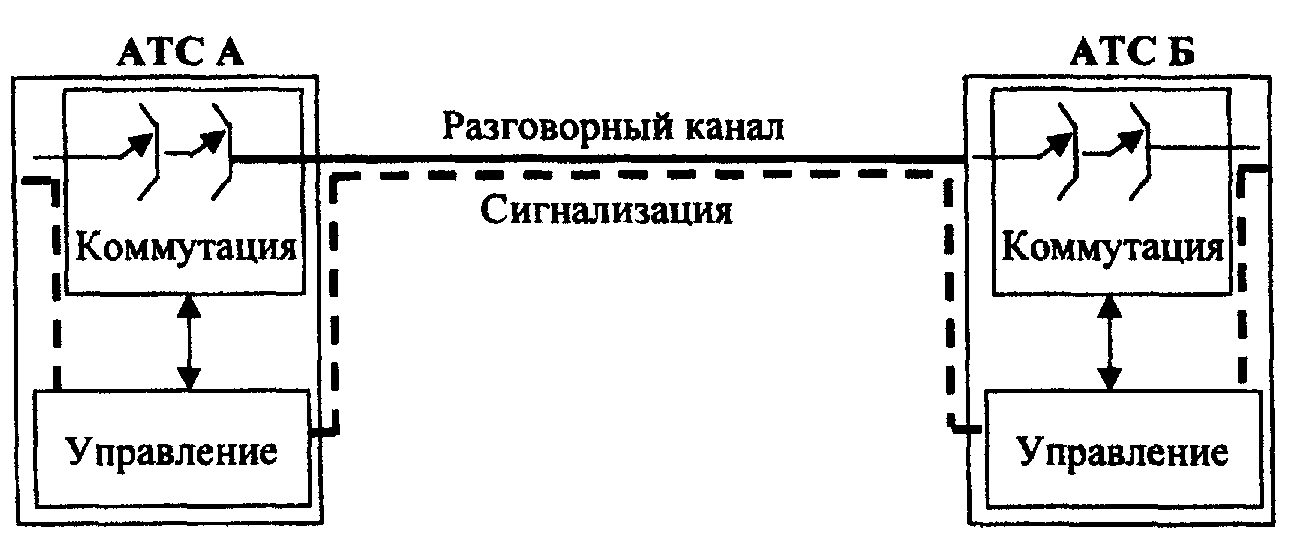

3. Общеканальная сигнализация (ОКС) – выделяется отдельны канал (64 кбит/с)

Виды сигналов:

Все сигналы, используемые в различных сигнализациях, по функциональному назначению делятся на 3 категории:

1. Абонентские сигналы – управляют каналом передачи по АЛ и предоставляют адресную информацию для регистрации в местных системах коммутации, информируют абонента о состоянии соединения

2. Линейные сигналы – управляют каналом сигнализации по каналам связи между станциями. Передаются в прямом и обратном направлении.

Отмечают основные этапы :

- исходное состояние

- установление соединения

- передача данных

- разъединение соединения

3) регистровые сигналы – предоставляют адресную информацию для маршрутизации вызовов к месту назначения.

Адресная информация может посылаться двумя способами:

1. Метод от звена к звену – вся адресная информация обрабатывается на каждой станции по пути следования и формируются сигнальные единицы

2. Метод из конца в конец – осуществляется сквозная сигнализация, при которой транзитные станции обрабатывают только часть сигнальной информации.

Система сигнализации на ЕСЕ Украина:

Аналогичный цифровой тип применяется в телефонных сетях Украины

АТС: –декадно-шаговые, – цифровые, – аналоговые.

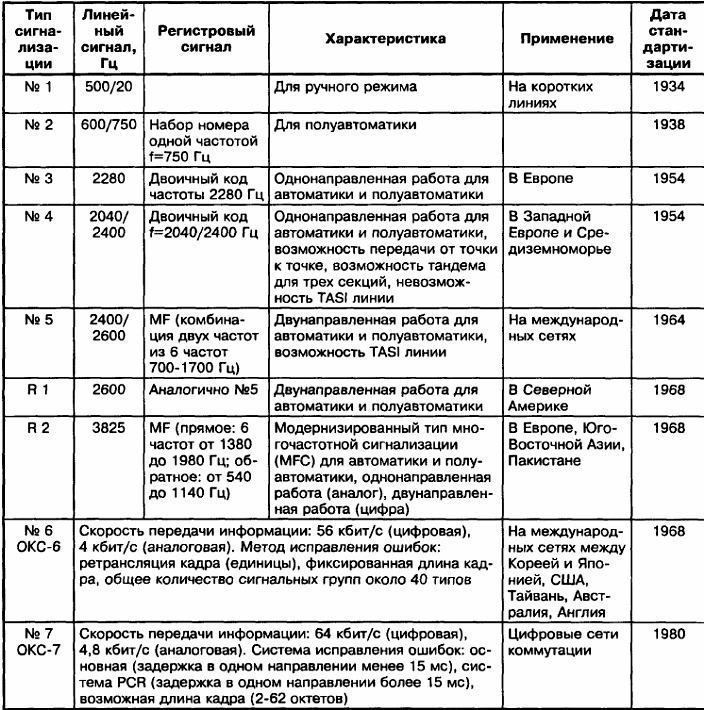

История возникновения (развития) сигнализации

2.Классификациятиповпередачисигналов. Метод передачипостоянным током. Частотныеспособыпередачилинейных и управляющихсигналов.

Межстанционнаясигнализация, в зависимости от способовпере­дачиинформации, делится на три основныхкласса:

1.Внутриполосныесистемысигнализации (ВПСК)- метод передачи сигнальной информации, при котором передача управляющих сигналов происходит непосредственно по телефонному каналу при помощи представления сигналов в виде уровней постоянного тока, токов тональной частоты 300÷3400 Гц, индуктивных импульсов по­стоянным током и т.д.

Основные способы передачи сигнализации:

1) батарейный (шлейфный, постоянным током) – импульсный набор

2) индуктивный импульс: формируется импульс, который говорит какой сигнал передается – дешевый, но сейчас не применяется

3) многочастотный (тоновый набор) и одночастотный.-частотные способы.

2.Индивидуальныйвыделенныйсигнальный канал (ВСК) – метод сигнализации, при котором передача управляющих сигналов происходит с помощью токов тональной частоты за полосой разговорного тракта аналоговой телефонии. В системах сигнализациивторогоклассапутипередачисигнальнойинформации и соответствующегоейразговорасовпадают на уровнеканалов, норазделенывнутрикоммутационнойстанции.

Частотный способ сигнализации: телеф.канал: 300-3400Гц, вне диапазона: f =3875Гц, но < 4кГц (частотное разделение каналов).

3.Общеканальнаясигнализация - тракт передачисигнальнойин­формациииспользуетсяодновременно для целого пучка телефонныхканаловпопринципу адресно-групповогоиспользования, т.е. инфор­мационныесигналыпередаются в соответствиисосвоими адресами.

Квазиэлектронная АТС (почти), ЭУМ – электронно управляемая машина
