2 Судовая энергетическая установка
Энергетическая установка располагается в кормовой части судна.Расположение механизмов и прокладка труб в машинно-котельном отделении выполнены с учетом удобства и безопасности их обслуживания,осмотра и ремонта. Энергетическая установка состоит из:
А) Главной установки в составе одного двигателя(ГД), работающего на ВФШ
Б) Вспомогательной установки в составе:
-Трех дизель-генераторов переменного тока;
-Одного турбогенератора;
Одного аварийного дизель-генератора
В)вспомогательной котельной установки в составе:
-двух вспомогательный котлов
-одного утилизационного котла
2 .1 Главная энергетическая установка
В качестве главного двигателя предусмотрен автоматизированный дизель типа 8ДКРН 60/195-10(8L60MC), двухтактный, простого действия, реверсивный, крейцкопфный, с газотурбинным наддувом, со встроенным упорным подшипником, расположение цилиндров рядное, вертикальное, правой модели. Система продувки – прямоточно-клапанная.
Для проворачивания ГД и валопровода предусмотрено валопроворотное устройство с электроприводом, имеющим дистанционное управление.
Пуск осуществляется сжатым воздухом давлением 2.9 Мпа(30кг/см2)

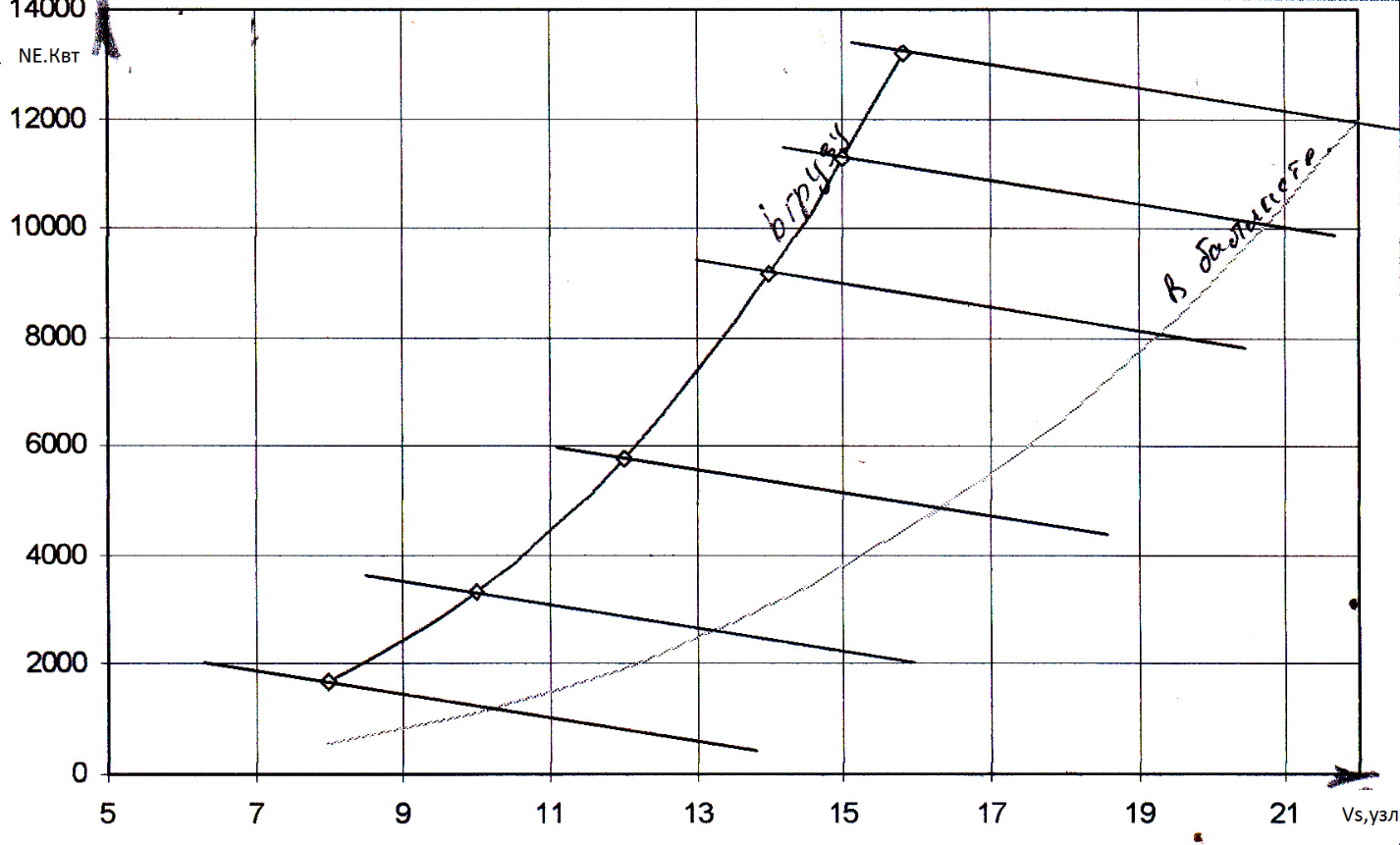

Ходовая характеристика судна с ВФШ
2
.1.1
Принципиальная схема ГЭУ
2.1.2 Проверочный расчет выбора мощности ГД
1 Общий порядок расчета
Расчет производится в два этапа:
1 Определение основной мощности главных двигателей;
2 Уточнение мощности в зависимости от назначения судна.
В настоящем приложении приведены 2 способа определения мощности для крупно- и среднетоннажных судов (выбирается по согласованию с руководителем дипломной работы) и способ определения мощности для мелкотоннажных судов.
2 Определение основной мощности главных двигателей для крупно- и среднетоннажных судов
2.1 Исходные данные
Тип судна Танкер.
Длина судна L = 242,8 м.
Ширина судна B = 32,2 м.
Осадка судна Т = 12,2 м.
Водоизмещение D = 75200 т.
Скорость
судна vs
= 15,82 уз.
Число валов (винтов) z = 1
Тип СЭУ дизельная
Район плавания
Тип передачи прямая
Число двигателей i =1
2.2 Порядок расчета
2.2.1 Расчет буксировочной мощности по методу Э.Э. Папмеля
Коэффициент полноты водоизмещения определяется по формуле:
δ=D/(γ·L·B·T)=75200/(1.025*242,8*32,2*12,2)=0,769
где γ=1,025 – удельный вес морской воды, т/м3.
Коэффициент остроты корпуса определяется по формуле:
Ψ=10Βδ/L=10*32,2*0,769/242,8=1,02
Поправочный коэффициент на число винтов принимается:
х=1,0 при z=1
x=1,05 при z=2
x=1,075 при z=3
x=1,1 при z=4
Поправочный коэффициент на длину судна принимается:
λ=1 при L>100 м.
λ=0,7 + 0,3√(L/100) при L<100 м.
О тносительная скорость vIопределяется по формуле:
vI = vs√(Ψ/L) = 15,82* √(1,02/242,8)=1,025 м/с

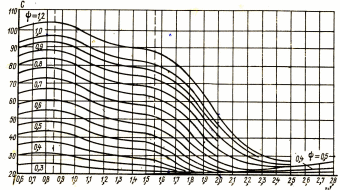

Коэффициент Папмеля определяем по рисунку Ж.1. Значение vI откладывается по оси абсцисс. Далее поднимается вертикальная прямая вверх до пересечения с линией, соответствующей значению Ψ. От точки пересечения откладывается горизонтальная прямая до пересечения с осью ординат и определяется значение коэффициента С.
С = 94
Буксировочная мощность определяется по формуле:
NR=D(vs)3x√Ψ/(CLλ)=75200*(15,82)3*1√1,02/(94*242,8*1)=13175,31 кВт
Рисунок– Диаграмма Э.Э. Папмеля
2.2.2 Расчет буксировочной мощности по методу адмиралтейских коэффициентов
Расчет производится по формуле:
Ne
= D2/3
v
C
=75200/3*15,823*320=49291971,5
гдеC – адмиралтейский коэффициент;
D– водоизмещение судна, т;
vS– скорость судна уз.
Значения адмиралтейского коэффициента определяется по таблице
Таблица– Величина адмиралтейского коэффициента
в зависимости от типа судна
Типы судов |
С |
Танкеры и суда для наволочных грузов |
270…370 |
Универсальные сухогрузные |
180…300 |
Скоростные контейнерные |
220…320 |
Крупные пассажирские морские |
180…260 |
Ледоколы |
– |
Суда на подводных крыльях |
– |
Суда на воздушной подушке |
– |
2.2.3 Определение эффективной мощности главных двигателей
Общий КПД. Значения отдельных КПД выбираются согласно схемы пропульсивной установки
=0,97*1*0,98,75=0,713
где
0,97
КПД муфты. По таблице 2
КПД
передачи. По таблице 2
Таблица Ж.2 – Отдельные КПД муфт и передач
Зубчатая передача: |
|
одноступенчатая |
0,98 |
двухступенчатая |
0,96–0,97 |
Электропередача: |
|
на постоянном токе |
0,85–0,90 |
на переменном токе |
0,88–0,93 |
Гидротрансформатор |
0,84–0,91 |
Электродинамическая муфта |
0,96–0,97 |
Гидродинамическая муфта |
0,97–0,98 |
0,98
КПД валопровода.
(0,96-0,99) верхний предел для подшипников качения
нижний предел для подшипников скольжения
=
,75пропульсивный КПД
для пассажирских судов = 0,5-0,6
для грузовых судов = 0,6-0,78
для буксиров, ледоколов, судов ледового плавания = 0,47-0,56
Основная эффективная мощность главного двигателя
=13175,31*1,2/0,713=10816,12
кВт.
гдеКN=1,15-1,2 - коэффициент запаса;
i - число двигателей
Расчетная эффективная мощность главного двигателя
Nе=Ne.о·К=10816,12*
где К – коэффициент, учитывающий назначение и особенности работы судна: для буксиров =1.5-2.0, учитывая ход с возом;
для океанских буксиров =1.8-2.2, учитывая ход с возом и работу на ходу на валогенератор;
для отдельных рыбодобывающих судов и других типов судов до 1,4, учитывая работу на валогенератор.
