Экзаменационный билет №14

1. Что характеризует коэффициентная излишка сечения (КИС)?

Допустимая величина и влияющие факторы

Точность оконтуривания забоя с минимальными переборами характе­ризуется коэффициентом излишка сечения (КИС), пред­ставляющим собой отношение площади поперечного сечения ствола в проходке к площади сечения вчерне. При правильном определении параметров БВР КИС равен 1,03-1,05. При производстве буровзрывных работ не следует допускать разбрасывания породы на значительные расстояния, тем самым исключается повреждение подвесного оборудования и крепи ствола. Размеры площади поперечного сечения горизонтальных выработок определяют исходя из условий размещения транспортного оборудования и других устройств с учетом необходимых зазоров, регламентированных Правилами безопасности. При этом необходимо рассмотреть следующие возможные случаи проведения выработок и расчета сечения:

1.Выработка проводится с креплением, и погрузочная машина работает в закрепленной выработке. В этом случае расчет ведут по наибольшим габаритам подвижного состава или погрузочной машины.

2.Выработка проводится с креплением, но крепь отстает от забоя более чем на 3м. в данном случае погрузочная машина работает в незакрепленной части выработки. При расчете размеров площади сечения по наибольшим габаритам подвижного состава необходимо сделать поверочный расчет.

3.Выработка проводится без крепления. Тогда размеры сечения рассчитываются по наибольшим габаритам проходческого оборудования или подвижного состава.

2. Форма, размеры сечения и конструкция крепи горизонтальных

горных выработок. Влияющие факторы

Горная выработка — искусственная полость, сделанная в недрах земли или на поверхности.

Подземные горные выработки, независимо от наличия непосредственного выхода на поверхность, имеют замкнутый контур поперечного сечения. Выработки, расположенные на поверхности земли имеют незамкнутый контур поперечного сечения (канава, траншея).

В зависимости от назначения, различают горные выработки разведочные и эксплуатационные. Первые используют для поисков и разведки месторождений полезных ископаемых, вторые — для разработки месторождений, то есть для извлечения полезных ископаемых из недр. Эксплуатационные выработки, в свою очередь, в зависимости от назначения разделяются на вскрывающие, подготавливающие и очистные.

Вскрывающие выработки служат для вскрытия шахтного поля.

Подготовительные выработки сооружаются для подготовки шахтного поля к разработке.

Форма поперечного пересечения горизонтальных выработок устанавливается в соответствии с физико-механическими свойствами пород и состояния пород, по которым они проводятся, величины и направления горного давления, срока службы и принятой конструкции крепи.

Прямоугольная форма чаще всего используется при отсутствии бокового давления пород и в тех случаях, когда выработки крепятся деревянной, штанговой (анкерной) или смешанной крепью (бетонные стенки и перекрытия из металлических балок).

Трапециевидная сечение воспринимает как вертикальное, так и боковое давление. При этой форме выработки обычно крепят деревом, металлом, сборным железобетоном. Распространено при проведении нарезных выработок.

Полигональная форма принимается в том случае, когда выработки крепят железобетоном, реже — для усиления трапециевидной деревянной крепи.

Сводчатую форму применяют при каменной или бетонной крепи. При этом свод бывает трехцентровый (коробовый) и полуциркульный с прямолинейными или криволинейными стенами.

Арочное сечение используется при наличии вертикального и бокового давления горных пород. Обычно выработки крепятся металлическими арками разных конструкций.

Круглая форма наиболее подходит при наличии всестороннего давления. В этом случае выработки крепят сборными железобетонными элементами, бетоном или металлическим креплением. Углеспускные скважины могут вообще не крепиться. Если один из компонентов горного давления значительно больше других, используется эллипсоидное сечение.

Размеры поперечного сечения выработки определяются габаритами подъемных сосудов или транспортного оборудования (клети, скипы, вагонетки, электровозы, конвейеры и др.), необходимыми зазорами между крепью и указанным оборудованием, а также количеством воздуха, который должен проходить по выработке

3. Конструкция трехпролетной станции мелкого заложения из сборного

железобетона

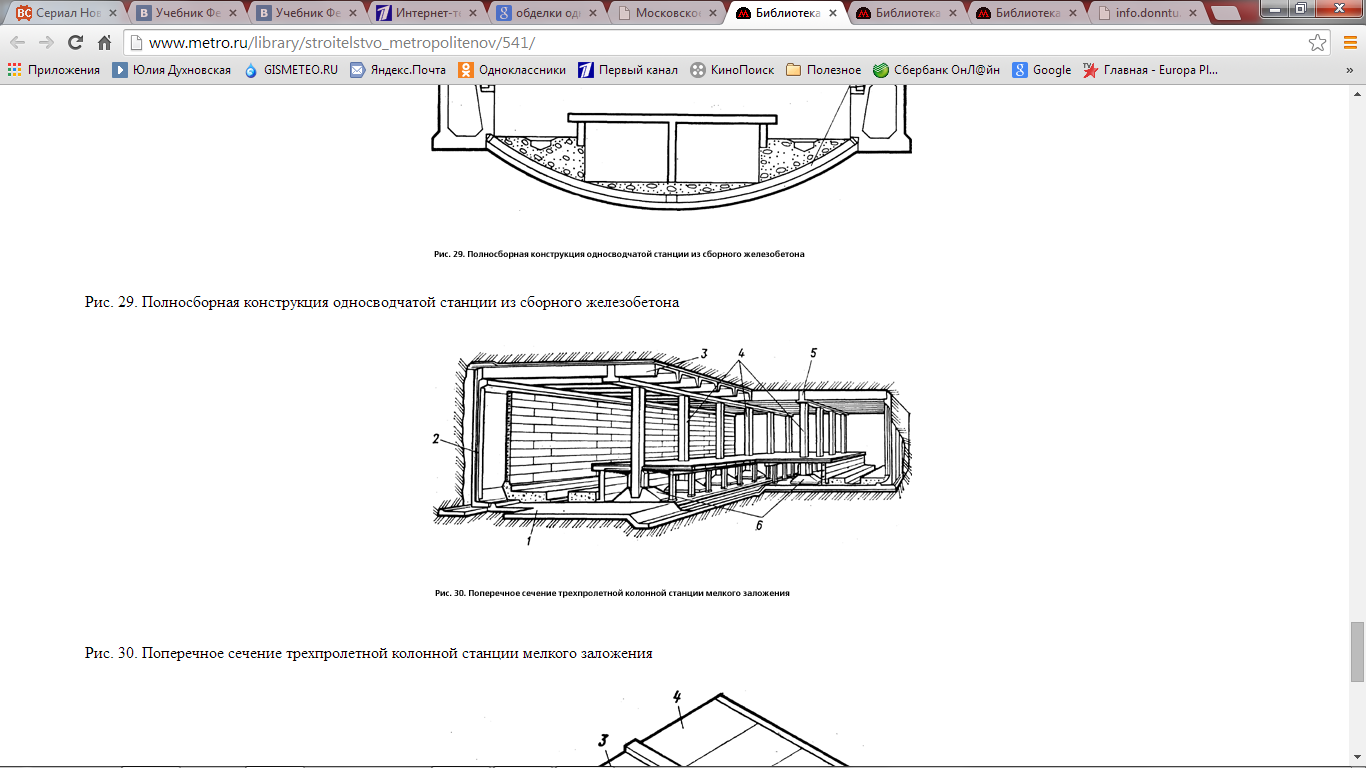

Н аиболее распространенной конструктивной схемой станций открытого способа работ является конструкция трехпролетной колонной станции. Она представляет собой трехпролетную раму равных пролетов, состоящую из монолитной железобетонной нижней плиты 1 (рис. 30) и сборных железобетонных элементов: стеновых ребристых блоков 2, блоков перекрытия 5, прогонов 5 и двух рядов колонн 4, опирающихся на башмаки 6. При строительстве станций этого типа в сейсмических районах делают усиленную монолитную железобетонную плиту основания, в которую защемляют сборные стеновые блоки и основания колонн, а блоки перекрытия обвязывают железобетонными сейсмическими поясами. С обеих сторон к платформенному участку станции мелкого заложения примыкают вестибюли, которые обычно совмещают с под-уличными переходами. В вестибюлях располагают служебные помещения, необходимые для эксплуатации станции. В поперечном направлении конструкция вестибюля представляет собой двухъярусную трехпролетную раму с двумя рядами колонн, прогонами в середине и стеновыми блоками в крайних пролетах. Этажи вестибюля перекрывают ребристыми плитами перекрытия, опирающимися на стеновые блоки и прогоны.
