2.2.4. Точковий метод

На плані розміщення світильників (рис. 2.2.) вибираємо дві точки, в яки наш погляд освітленість найнижча і вибираємо групу світильників (в ц світильників входять ті світильники відстань від яких до даної точки одинакова ) За таблицями визначаємо освітленість від одного світильника.

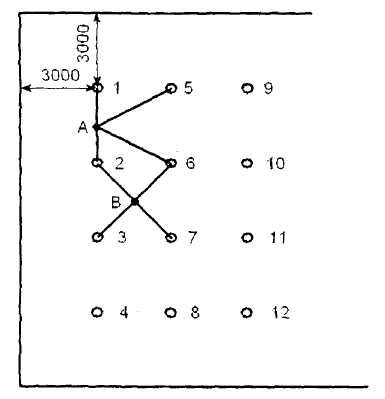

Рис.2.4.План розміщення світильників

Таблиця 2.6.

Розрахункова таблиця.

Точка	Група світильників	Віддаль d, м	Робоча висота підвісу h, м	Освітленість від одного світильника, лк	Освітленість від групи світильник лк
А	1,2	1,2	4,5	4	8
	5,6		4,5	2,8	5,6
					ΣЕА= 13,6 лк
В	2, 3, 6, 7	2, 2, 2, 2	4,5	6,3	25,2
					ΣЕв= 25,2 лк

Так як найнижча освітленість в точці А, то подальший розрахунок проводимо для цієї точки.

Визначаємо світловий потік лампи:

,лм (2.90)

де Е_мін - мінімальна освітленість, лк.

К₃ - коефіцієнт запасу. Приймаємо К = 1,3.

µ - коефіцієнт, приймаємо µ = 1,3.

ΣЕ - сумарна освітленість від групи світильників

,лм.

Вибираємо лампу типу 1-ЕSL-075 фірми MAXUS технічні дані якої: Uh=220-240В, Р_н= 40Вт, світловий потік Ф_л = 2800-2900 лм

2.2.5. Розрахунок аварійного освітлення.

Визначаємо освітленість при аварійному освітленні:

Е_а = 0,1 Е_мін (2.91)

Е_а = 0,1 *40= 4 лк.

Визначаємо світловий потік:

Ф_А=Е_АS,лм (2.92)

Ф_А=4*1152=4608 лм.

Вибираємо лампу типу 1-ЕSL-075 фірми MAXUS технічні дані якої: Uh=220-240В, Р_н= 40Вт, світловий потік Ф_л = 2800-2900 лм

Визначаємо число ламп

,шт (2.93)

шт

Приймаємо до установки п = 4 шт., в якості ламп аварійного освітлення використовуємо лампи № 5,8,25,28 використовуючи схему сумісного живлення.

2.2.6. Складання зведеної таблиці світлотехнічного розрахунку.

Результати світлотехнічного розрахунку зводимо в таблицю.

Таблиця 2.7.

Метод розрахунку	Рпит, Вт/м2	Ф, лм	Довідникові дані
			Тип світильника	Тип лампи	Рл,Вт	Фл, лм
Робоче освітлення
Коефіцієнта використання світлового потоку	-	2932	АВ51	1-ЕSL-075	40	2800-2900
Питомої потужності	201,6	-	АВ51	1-ЕSL-075	40	2800-2900
Точковий метод	-	1639	АВ51	1-ЕSL-075	40	2800-29000
Аварійне освітлення
	-	4608	АВ51	1-ЕSL-075	40	2800-2900

Світлотехнічний розрахунок освітлення
