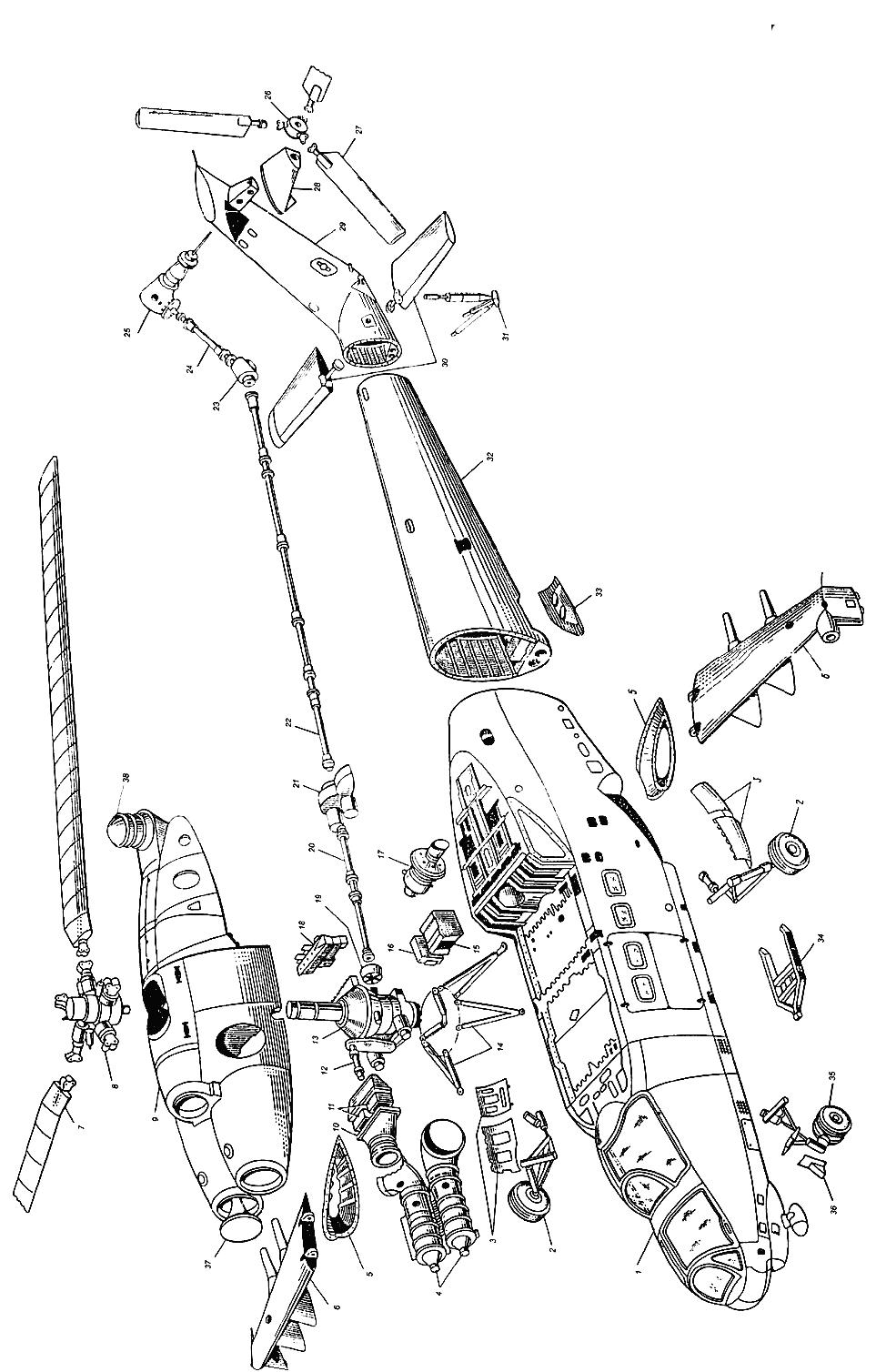

Рис. 7. Конструктивные разъемы вертолета МИ- 24

1. Носовая и центральная части фюзеляжа

2. Главное шасси

3. Створки главного шасси

4. Двигатели

5. Зализ крыла

6. Консоль крыла

7. Лопасть несущего винта

8. Втулка несущего винта и автомат перекоса

9. Капот

10. Вентилятор

11. Маслорадиаторы

12. Вал привода вентилятора

13. Главный редуктор

14. Редукторная рама

15. Гидроблок АГС-6ОА

16. Гидроблок БГ-I3-I

17. Газотурбинный двигатель

18. Кронштейн с агрегатами управления КАУ-11-5

19. Тормоз несущего винта

20. Хвостовой вал трансмиссии

21. Коробка приводов

22. Хвостовой вал трансмиссии

23. Промежуточный редуктор

24. Хвостовой вал трансмиссии

25. Хвостовой редуктор

26. Втулка рулевого винта

27. Лопасть рулевого винта

28. Обтекатель хвостового редуктора

29. Килевая балка

30. Стабилизатор

31. Хвостовая опора

32. Хвостовая балка

33. Крышка антенны аппаратуры ДИСС 15-Д

34. Балочная ферма внешней подвески

35. Переднее шасси

36. Створка переднего шасси

37. «Гриб» ПЗУ

38. Излучатель Л-I66В-IАЭ

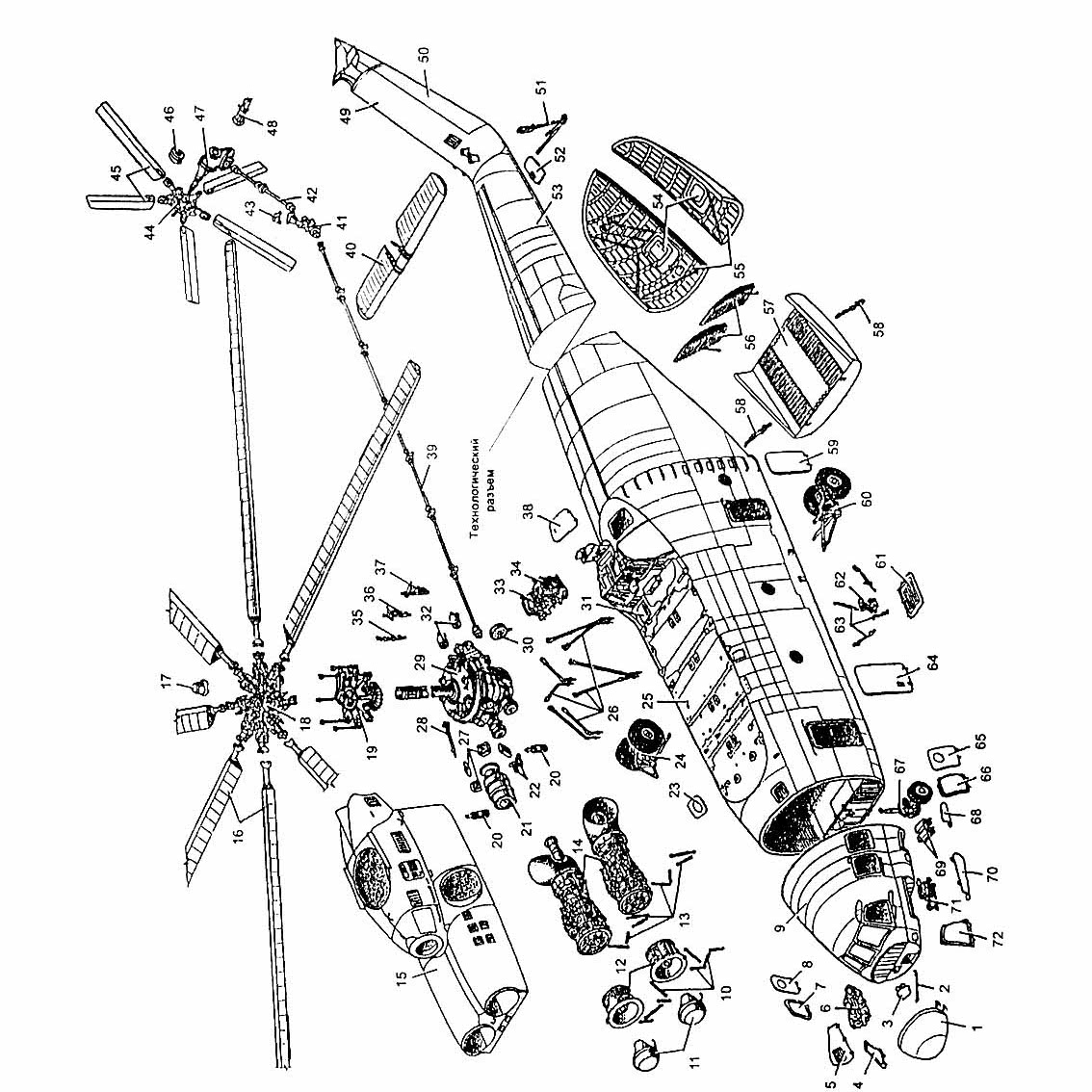

Рис.8. Конструктивно – технологические разъемы вертолета МИ - 26

1. Обтекатель радиолокационной станции

2. Подкос обтекателя

3. Антенна радиолокационной станции

4. Сдвижной блистер правого летчика

5. Крышка люка под вспомогательную силовую установку

6. Двигатель ТA-8В бортовой вспомогательной силовой установки

7. Крышка аварийного люка штурмана

8. Крышка правого аварийного люка сопровождающих

9. Носовая часть фюзеляжа

10. Тяги крепления секций пылезащитных устройств

11. Обтекатели секций пыле­защитных устройств

12. Правая и левая секции пылезащитных устройств

13. Тяги крепления двигателей Д-136

14. Двигатели Д-136

15. Капоты

16. Лопасти несущего винта

17. Токосъемник несущего винта

18. Втулка несущего винта

19. Автомат перекоса

20. Огнетушители

21. Вентилятор

22. Воздушно-масляные радиа­торы двигателей Д-136

23. Крышка люка для выхода к двигателям Д-136

24. Правая основная опора шасси

25. Центральная часть фюзеляжа (шпангоуты №1...№41)

26. Подкосы редукторной рамы

27. Воздушно-масляные теплообменники главного редуктора

28. Вал привода вентилятора

29. Главный редуктор

30. Тормоз несущего винта

31. Люк для выхода в редукторный отсек

32. Генераторы переменного тока

33. Гидроблок БГ-16 основной гидравлической системы

34. Гидроблок БГ-17 дублирующей гидравлической системы

35. Комбинированный агрегат (гидроусилитель) поперечного управления

36. Комбинированный агрегат (гидроусилитель) управления общим шагом несущего винта

37. Комбинированный агрегат (гидроусилитель) продольного управления

38. Крышка люка для подхода к плитам расходных топливных баков N9 и N10

39. Горизонтальная часть хвосто­вого вала

40. Стабилизатор

41. Промежуточный редуктор

42. Наклонная часть хвостового вала

43. Воздушно-масляный теплообменник промежуточного и хвостового редукторов

44. Втулка рулевого винта

45. Лопасти рулевого винта

46. Токосъемник рулевого винта

47. Хвостовой редуктор

48. Комбинированный агрегат (гидроусилитель) путевого управления

49. Киль

50. Фиксированный руль

51. Хвостовая опора

52. Крышка люка для подхода к промежуточному редуктору

53. Хвостовая балка

54. Аварийные люки грузовой кабины на грузовых створках

55. Створки грузового люка

56. Трапы откидные

57. Грузовой трап

58. Силовые гидравлические цилиндры опускания и подъема грузового трапа

59. Дверь-трап задняя левая

60. Левая основная опора шасси

61. Крышка люка внешней подвески

62. Верхний замок внешней подвески

63. Подкосы верхнего замка внешней подвески

64. Дверь-трап передняя левая

65. Крышка левого аварийного люка сопровождающих

66. Сдвижной блистер бортинженера

67. Передняя опора шасси

68. Крышка люка аккумуляторного отсека

69. Аккумуляторные батареи

70. Крышка люка отсека агрегатов системы кондиционирования воздуха

71. Блок агрегатов системы кондиционирования воздуха

72. Сдвижной блистер левого летчика
