4. Назначение точности аэродинамических обводов сборочных единиц летательных аппаратов (ла)

На стадии разработки конструкторской документации (КД) вертолета (самолета) точностные характеристики аэродинамических обводов агрегатов и изделия в целом регламентируются «Руководящими техническими материалами (РТМ) 1.4.1377-80. Система увязки геометрических параметров узлов и агрегатов летательных аппаратов» и «Методическими указаниями (МУ) 1.4.1811-87. Распределение допусков на точность обводов по процессам изготовления обводообразующих деталей и сборки узлов и агрегатов», разработанные НИАТ. На основании общего вида ЛА в ОКБ разрабатывают нивелировочно – регулировочную схему (НРС), которая регламентирует точность формы, размеры и взаимное расположение агрегатов (рис.1). В НР схеме указывают допустимые величины отклонений в линейных и угловых величинах (табл.1). Нивелировочной точкой является заклепка, установленная на наружной поверхности агрегата. Положение реперной точки на агрегате наносится в стапелях сборки по спецфиксатору (керн), с последующей постановкой заклепки, кернением закладной головки заклепки и засверловкой лунки в ней (в головке), с заливкой лунки краской красного цвета. В процессе разработки конструкторской документации в технических условиях (ТУ) на планер вертолета (самолета) регламентируют величины допустимых отклонений обводов от теоретических. Точность обводов агрегатов назначается исходя из аэродинамических требований предъявляемых к летательному аппарату.

Таблица 1.

Допустимые отклонения от теоретических обводов агрегатов изделия (для самолетов со скоростью полета V₁ и V₂ *)

Наименование агрегата	Место на агрегате	Допустимая величина отклонений контура в мм. Скорости полета V1≤400 км/час V2≤850 км/час
Крыло – центральная и отъемная часть	1. В носовой части 2. На обшивке между лонжеронами: в центральной части, на отъемной части	±2,0 +5,0 -3,0 +3,0 -2,0	±1,2 ±1,8 ±2,0
Закрылок	Профиль	±2,0	±2,0
Фюзеляж	Обводы: продольные, поперечные	±2,0 ±2,0	±1,5 ±1,5
Стабилизатор Киль	Обводы	+3,0	±1,5
Гондолы двигателей	Обводы: продольные, поперечные	±4,0 ±4,0	±2,5 ±2,5
Капот	Обводы: продольные, поперечные	±2,0 -4,0	-

* И.Волошин. «Обеспечение точности обводов клепаных агрегатов Самолетов».

Указанные в таблице 1 величины являются технически и экономически достижимыми и обоснованными для изделий с различной скоростью полета. Точность обводов изделия и связанная с ним скорость полета определяют, прежде всего, технологический процесс и оснащенность сборки агрегатов. Производственные условия, средства оснащения должны гарантировать безусловную стабильность технологии изготовления агрегатов.

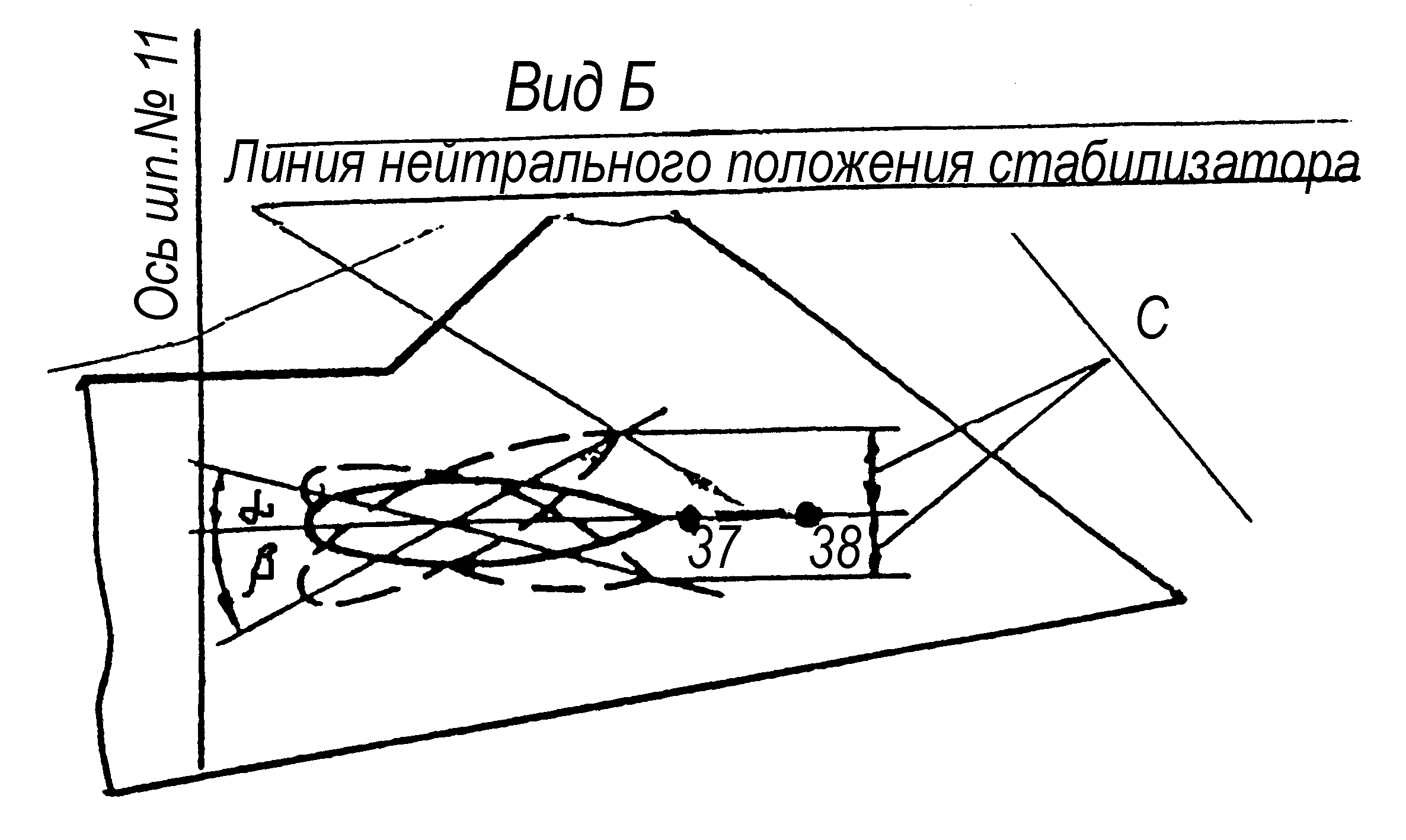

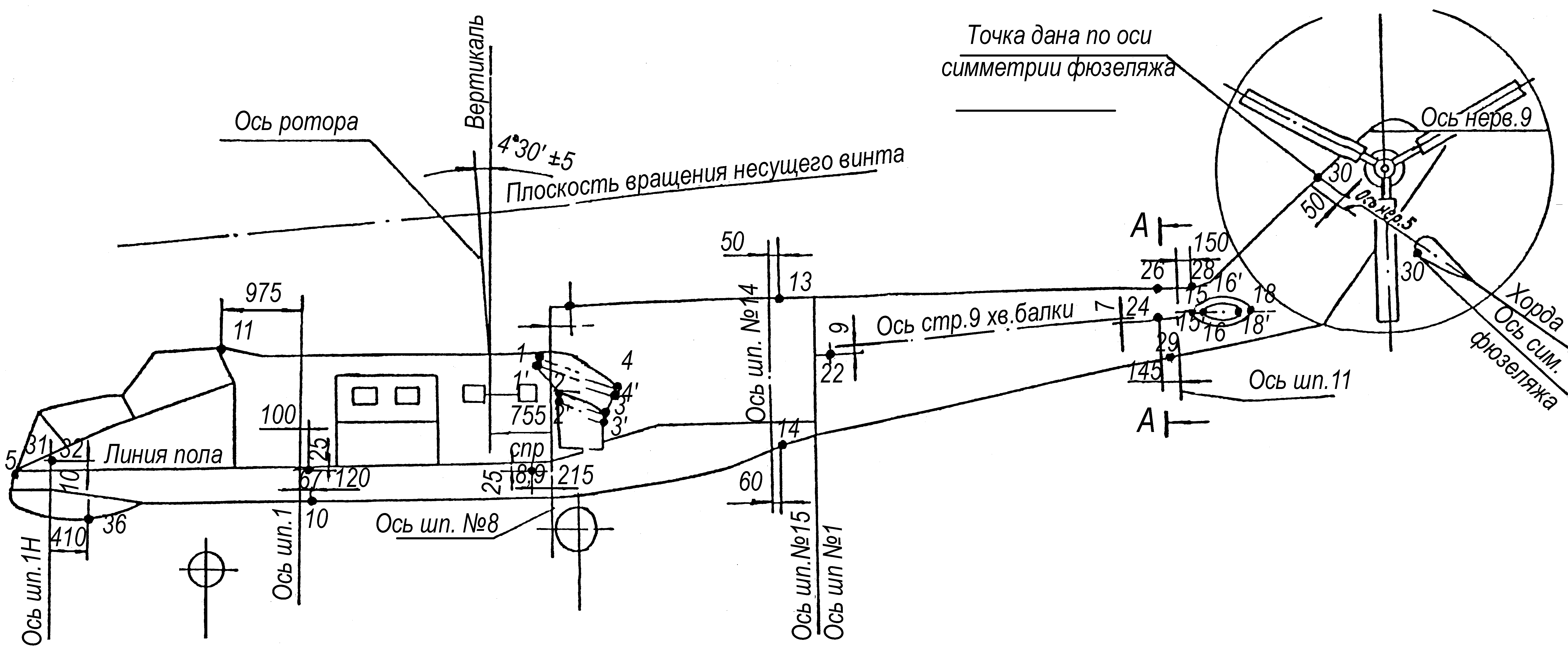

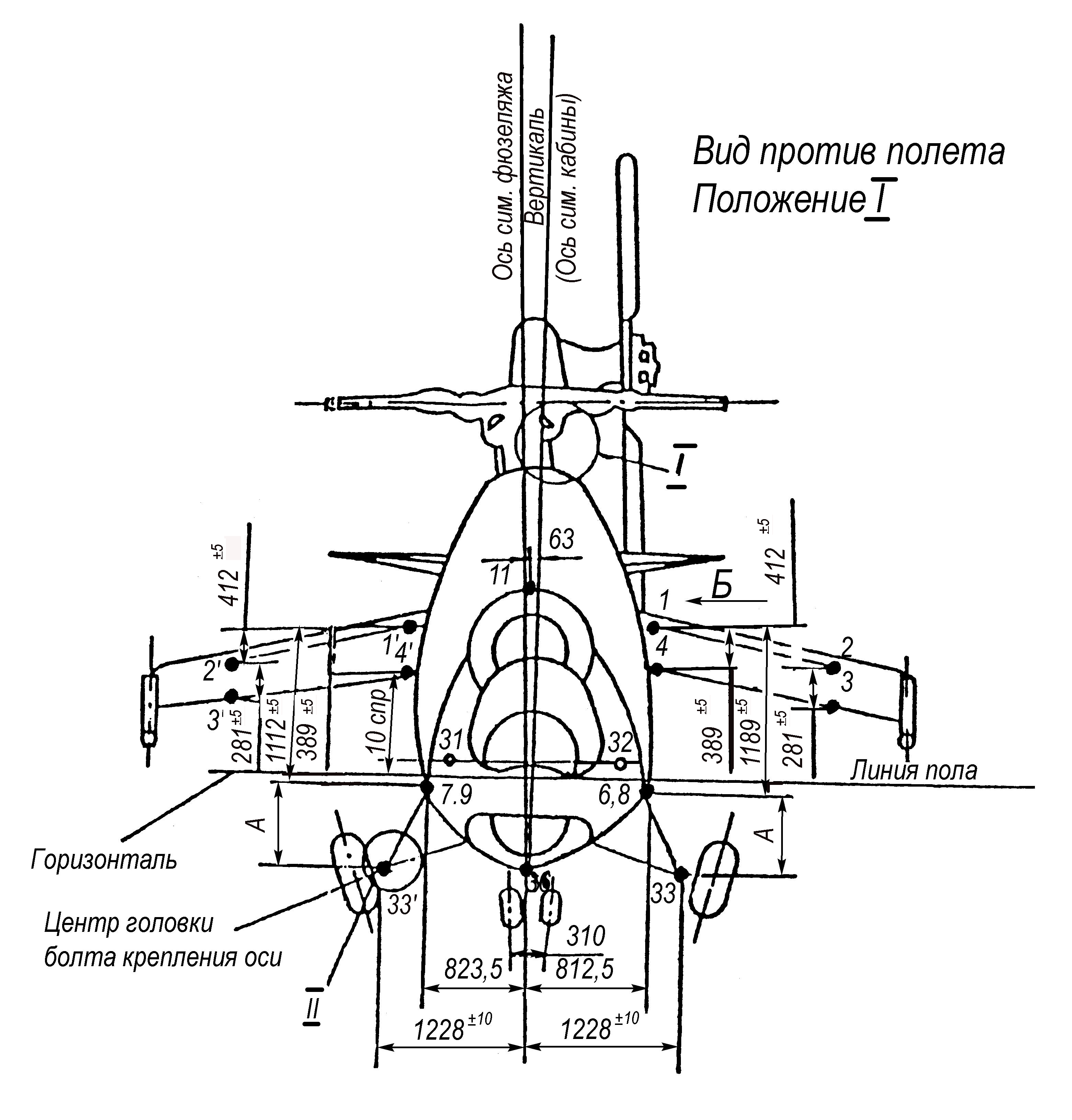

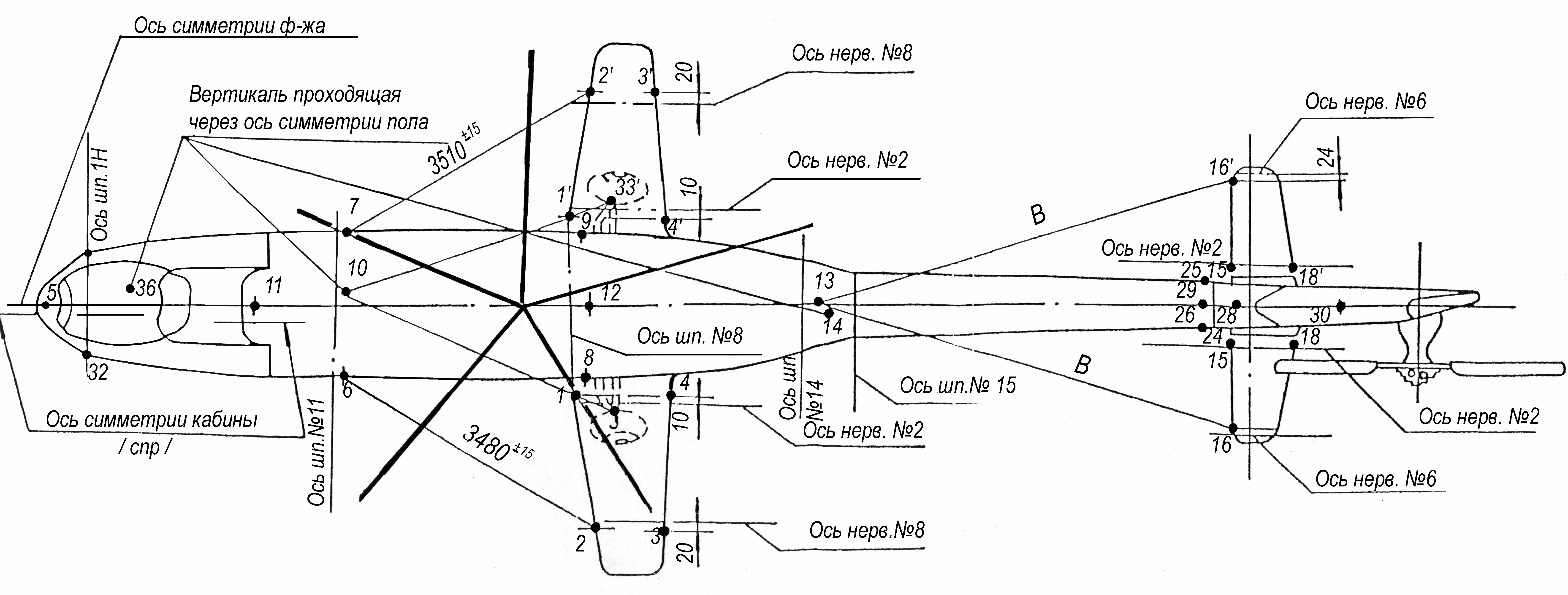

Рис. 1. Расположение реперных точек на планере вертолета Ми-26

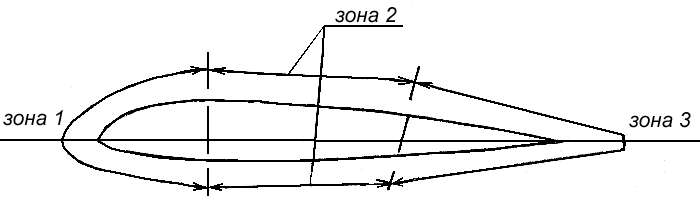

Рис. 2. Профиль крыла.

Таблица 2.

Требования к точности выполнения аэродинамических форм крыла.

Наименование	Зона измерения	Максимально допустимая высота h отклонения в мм	Примечание
Крыло (скорость дозвуковая)	1 2 3	1,0 3,0 2,0	Самолеты с двигателя внутреннего сгорания при М = 0,5
Крыло (скорость, близкая к звуковой)	1 2 3	0,8 1,2 1,5	Самолеты с турбореактивными двигателями при М = 0,8
Крыло (скорость сверхзвуковая)	1 2 3	0,5 0,8 1,0	Самолеты со скоростью при М = 2,8

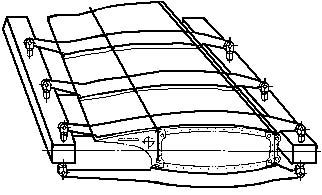

Рис. 3. Пример контроля обводов крыла эквидистантными рубильниками

С повышением скоростей полета повышаются требования к точности обводов агрегатов. Для крыла скоростных самолетов в каждой его зоне (аналогично и для других агрегатов) возрастают требования к точности геометрии и уменьшению допустимых отклонений контура (уменьшение волн и их длин). Профиль крыла с разбивкой на зоны изображен на рис 2, требования к точности аэродинамической формы крыла приведены в таблице 2. Проверка обводов крыла производится в стапеле сборки контрольными эквидистантными рубильниками (по носку, кессону и хвостовой части), которые устанавливаются на вилки основных рабочих рубильников по нервюрам (рис.3). Требования к конструкции ЛА обычно подразделяют на общие, которые обязательны для всех частей планера и специальные, связанные с назначением отдельных частей конструкции. К числу общих относятся аэродинамические требования. Для вертолета Ми 24 и его модификаций в технических условиях (ТУ) на фюзеляж отклонения контура от теоретического допускаются в пределах ±2мм; при этом допускается ступенька по всем стыкам агрегатов в пределах – 2мм; для выравнивания контура допускается постановка выравнивающих прокладок из Д16АТ толщиной до 2^хмм.

Для вертолета Ми 28 в ТУ на фюзеляж отклонения контура агрегатов по базовым шпангоутам (носовой и центральной частей фюзеляжа – НЧФ и ЦЧФ, балок хвостовой и килевой) регламентировано в пределах ±1,0; по остальным (промежуточным) ±2,0мм. Соединение агрегатов фюзеляжа выполнено технологическими стыками по стыковым шпангоутам НЧФ и ЦЧФ, с балками хвостовой и килевой путем постановки стыковых лент (рис.4).

Лопасти несущего винта вертолета работают в скоростном режиме близком к скорости М. В связи с этим контроль контура лонжерона и хвостовых отсеков проводится спец оснасткой – шаблонами и в спец приспособлениях.

Допустимые величины отклонения контура лонжерона лопасти Ми 24 (плавный зазор от шаблона) до 0,3…0,5мм и плавные отклонения контура хвостового отсека в пределах +0,3; -0,5 на сторону (по торцевым нервюрам) и до ±0,8 в остальной части контура отсека. Объективный (инструментальный) контроль готовой лопасти Ми 24 осуществляется в приспособлении общей сборки путем обмера лопасти по базовым сечениям.

Отклонения контура отсеков лопасти вертолета Ми 28 регламентируются в пределах:

1. допускается местная волнистость по задней кромке оковки в пределах не более 0,5мм

2. допустимые ступеньки по оковкам:

3. по лобику до 0,2мм и до 2,0 – в плане;

4. на хвостовых отсеках допустимая утяжка вдоль нервюр на участке не более 25мм:

5. на отсеках NN 3…10 глубиной до 0,5мм

6. на отсеках NN 11…17 глубиной до 0,3мм.

Обмер лопастей Ми 28 (по базовым сечениям) осуществляется методом обкатки на контрольно-измерительной машине (КИМ) GLOBAL (производство Германия), обеспечивающей точность измерения в пределах 5мк (табличные данные округляются в пределах десятых долей мм). «Карта измерений» лопасти (по сечениям) является документом, подтверждающим проведение замеров, оформляется в установленном порядке и прикладывается к технологическому паспорту лопасти.

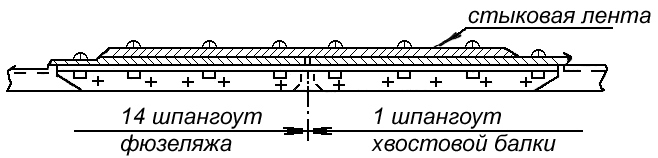

Рис. 4. Типовой технологический стык агрегатов (ленточный стык)
