5. Подсчет объемов опалубочных работ
Определение объема работ укрупнительной сборки опалубки.

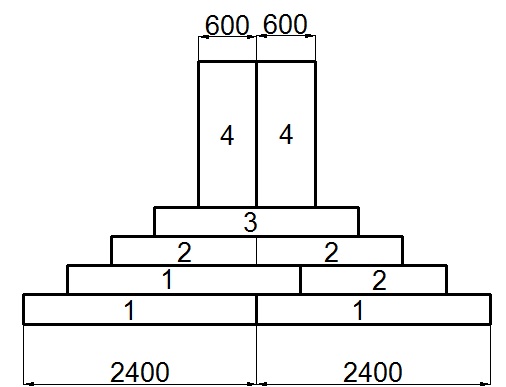

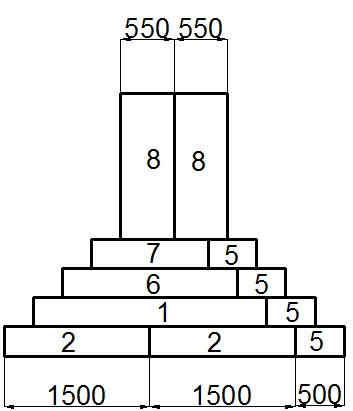

Рис. Схема раскладки опалубочных щитов фундамента
Площадь укрупненных панелей равна всей площади опалубки фундаментов
Sукр.сб = Sоп∙Nфунд =21,42∙56=1199,52 м2 (31)
Спецификация элементов опалубки.
Таблица 1
Поз. |
Марка |
Размеры щита, м |
Количество, шт |
Площадь щитов, м |
Масса, кг |
Всего |
||||||
Длина |
Ширина |
1 щита |
На фундамент |
Единицы |
На 1 фундамент |
Количество ф-тов, шт |
Масса, т |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
||
Щиты |
||||||||||||
1 |
ЩМ 2,4х0,3 |
2,4 |
0,3 |
8 |
0,72 |
5,76 |
36 |
288 |
56 |
16,12 |
||
2 |
ЩМ 1,5х0,3 |
1,5 |
0,3 |
10 |
0,45 |
4,5 |
22,5 |
225 |
56 |
12,6 |
||
3 |
ЩМ 2,1х0,3 |
2,1 |
0,3 |
2 |
0,63 |
1,26 |
31,5 |
63 |
56 |
3,528 |
||
4 |
ЩМ 1,5х0,6 |
1,5 |
0,6 |
4 |
0,9 |
3,6 |
45 |
180 |
56 |
10,08 |
||
5 |
ЩМ 0,5х0,3 |
0,5 |
0,3 |
8 |
0,15 |
1,2 |
7,5 |
60 |
56 |
3,360 |
||
6 |
ЩМ 1,8х0,3 |
1,8 |
0,3 |
2 |
0,54 |
1,08 |
27 |
54 |
56 |
3,024 |
||
7 |
ЩМ 1,2х0,3 |
1,2 |
0,3 |
2 |
0,36 |
0,72 |
18 |
36 |
56 |
2,016 |
||
8 |
ЩМ 1,5х0,55 |
1,5 |
0,55 |
4 |
0,825 |
3,3 |
41,25 |
165 |
56 |
9,240 |
||
9 |
|
|
|
|
|
|
|
|
|
|
||
10 |
|
|
|
|
|
|
|
|
|
|
||
11 |
|
|
|
|
|
|
|
|
|
|
||
12 |
|
|
|
|
|
|
|
|
|
|
||
13 |
|
|
|
|
|
|
|
|
|
|
||
14 |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
S=21,42 |
|
|
Мщ=59,968 |
||||
|
|
|
|
|
К3хК4 |
К5хК6 |
К6х50 |
К5хК8 |
Nф |
К9х К10 |
||
Схватка |
||||||||||||
1 |
СХ -4,9 |
4,9 |
|
2 |
|
|
34,3 |
68,6 |
56 |
3,84 |
||
2 |
СХ -4,45 |
4,45 |
|
2 |
|
|
31,15 |
62,3 |
56 |
3,49 |
||
3 |
СХ -3,55 |
3,55 |
|
2 |
|
|
24,85 |
49,7 |
56 |
2,78 |
||
4 |
СХ -2,65 |
2,65 |
|
2 |
|
|
18,55 |
37,1 |
56 |
2,08 |
||
5 |
СХ -1,75 |
1,75 |
|
8 |
|
|
12,25 |
98,0 |
56 |
5,49 |
||
6 |
СХ-3,6 |
3,6 |
|
2 |
|
|
25,2 |
50,4 |
56 |
2,82 |
||
7 |
СХ-3,3 |
3,3 |
|
2 |
|
|
23,1 |
46,2 |
56 |
2,59 |
||
8 |
СХ-2,7 |
2,7 |
|
2 |
|
|
18,9 |
37,8 |
56 |
2,12 |
||
9 |
СХ-2,1 |
2,1 |
|
2 |
|
|
14,7 |
29,4 |
56 |
1,65 |
||
10 |
СХ-1,5 |
1,5 |
|
8 |
|
|
10,5 |
84,0 |
56 |
4,70 |
||
|
|
|
|
|
|
|
|
|
Мсх=31,6 |
|||
|
|
|
|
|
|
|
|
|
Моп=134,9 |
|||
|
|
|
|
|
|
|
К3х7 |
К5хК8 |
К9хК10 |
|||
Кронштейн |
||||||||||||
1 |
Кр |
|
|
1 |
|
|
96,50 |
96,50 |
56 |
5,4 |
||
Примечание к таблице:
Вес квадратного метра опалубки – 50 кг/м2, масса одного погонного метра схватки – 7 кг/м;
Дина схватки нижней ступени фундамента:
Lсх ниж =Lф+0,1=4,8 +0,1=4,9 м (32)
Lф – длина нижней ступени фундамента или бетонной подготовки
Длина остальных схваток:
(33)
Вфi – ширина (или длина Lфi) ступени или подколонника фундамента
Вф(i-1) – ширина (или длина Lф(i-1)) нижележащей ступени или подколонника фундамента
и
т.д.
