4.2. Определение объемов фундаментов

(14,15,16)

В _фi – ширина ступеней (подколонника) фундамента

L_фi – длина ступеней (подколонника) фундамента

h_i – высота ступеней (подколонника) фундамента

V_ступ – объем ступеней одного фундамента

V_подк – объем подколонника одного фундамента

N_фунд – количество фундаментов

4.3. Определение объемов бетонной подготовки

4.3.1. Определение размеров бетонной подготовки

(17)

В_ф – ширина фундамента

L_ф – длина фундамента

4.3.2.Определение объема бетонной подготовки

(18)

h_под – высота бетонной подготовки

4.4. Определение объемов ручных работ

4.4.1. Определение объема работ при подчистке дна котлована вручную под всеми фундаментами (объем недобора грунта)

(19)

h_нед – высота слоя грунта при подчистке вручную (недобор)

4.4.2. Определение площади поверхности одного фундамента

(20)

В_фi – ширина ступеней (подколонника) фундамента

L_фi – длина ступеней (подколонника) фундамента

h_i – высота ступеней (подколонника) фундамента

4.4.3. Определение объема работ при обратной засыпке пазух вручную

(21)

t_упл – толщина слоя грунта (от поверхности фундамента), уплотняемого вручную. Принимаем t_упл=0,6м

4.4.4 Определение объема работ при уплотнении грунта обратной засыпки фундаментов электротрамбовками вручную

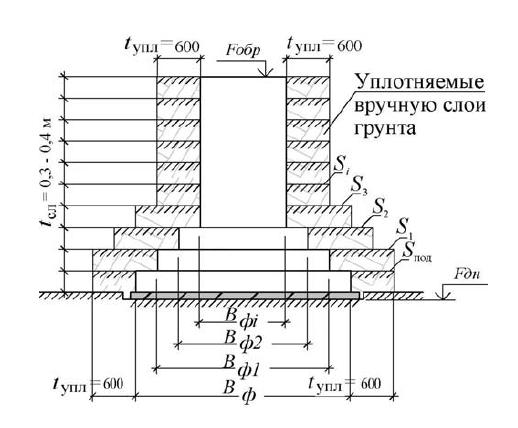

Рис. Схема уплотнения грунта вручную.

• Определение площади уплотнения грунта вблизи фундамента в уровне первой, второй, третьей и четвертой ступеней:

(22)

t_упл – толщина слоя уплотняемого грунта, t_упл=0,6м

b_ст – ширина нижележащей ступени фундамента

• Определение площади уплотнения грунта у подошвы фундамента:

(23)

• Определение площади уплотняемой поверхности грунта вблизи подколонной части фундамента:

(24)

h_i – высота подколонной части фундамента

t_сл – мощность (высота) уплотняемого,t_сл=0,4м

• Определение площади уплотняемой поверхности фундамента:

S – площадь уплотняемой поверхности

(25)

- сумма площадей уплотняемой поверхности грунта у подошвы фундамента и в уровне каждой ступени

S_под – площадь уплотняемой поверхности грунта вблизи подколонной части фундамента

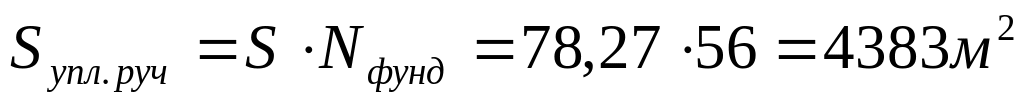

• Определение объема работ при уплотнении грунта обратной засыпки всех фундаментов электротрамбовками вручную:

(26)

4.5. Определение объема механизированных работ

4.5.1. Определение объема обратной засыпки

(27)

V_{зем.раб} – объем земляных работ

V_{бет.под} – объем бетонной подготовки

V_{нед.руч} – объем недобора грунта вручную

4.5.2. Определение объема работ при разработке грунта в транспорт и его вывоз

(28)

4.5.3. Определение объема работ при разработке грунта навымет (в отвал) и перемещении грунта в отвал

(29)

4.5.4. Определение объема работ при обратной засыпке котлована бульдозером

(30)
