Тема5. Анализ и расчет магнитных цепей
Ферромагнитный материал принято считать магнитномягким, если он характеризуется...
низким значением коэрцитивной силы Нс
Относительная диэлектрическая проницаемость £ ...
величина безразмерная
Если напряженность магнитного поля первого участка магнитной цепи Н1 = 400 А/м, а второго - Н2 = 200 А/м, то при I1 = 0.25 А и I2 = О.1 А, то магнитодвижущая сипа I w составляет ...
120 А
Если уменьшить амплитуду синусоидального напряжения Um на катушке со стальным сердечником (сердечник ненасыщен), то амплитуда магнитной индукции в магнитопроводе Вт ...
уменьшится
Если напряженность магнитного поля первого участка магнитной цепи Н1 = 400 А/м, а второго - Н2 = 200 А/м, то при l1 = 025 м и l2 = 0,1 м, то магнитодвижущая сипа Iw составляет ...
-: 120 А

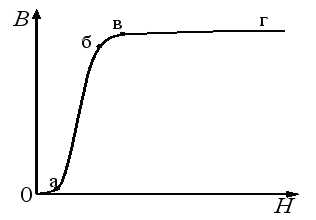

Максимальное значение магнитной проницаемости наблюдается на отрезке основной кривой намагничивания В(Н)...
а-б
Если при неизменной амплитуде Um синусоидального напряжения, подводимого к катушке, заменить в ней сердечник из электротехнической стали на сердечник, выполненный из диэлектрика, то величина тока в катушке...
уменьшится
Тема6. Электромагнитные устройства, электрические машины, основы электропривода, и электроснабжение
Если в цепь обмотки якоря двигателя постоянного тока ввести добавочное сопротивление, то частота вращения якоря...
уменьшится
Если трехфазный синхронный генератор не подключен к нагрузке, то его КПД...
равен нулю
Если в результате увеличения механической нагрузки на валу асинхронного двигателя скольжение увеличилось с 0,06 до 0,17 то при этом двигатель...
сохранит устойчивый режим работы
Если в цепь обмотки якоря двигателя постоянного тока ввести добавочное сопротивление, то частота вращения якоря...
уменьшится
Если трехфазный синхронный генератор не подключен к нагрузке, то его КПД...
равен нулю
Если в результате увеличения механической нагрузки на валу асинхронного двигателя скольжение увеличилось с 0,06 до 0,17 то при этом двигатель...
сохранит устойчивый режим работы
Дополнение к Тема 6. Электромагнитные устройства, электрические машины, основы электропривода, и электроснабжение
Величина напряжения короткого замыкания трансформатора составляет… 5-10%
Величина коэффициента полезного действия трансформатора составляет…
90-95%
Коэффициент трансформации к=25, число витков первичной обмотки w1=5000 витков. Число витков вторичной обмотки равно: 200
Величина скольжения асинхронного двигателя при номинальных оборотах составляет…
до 5%
Тема7. Методы анализа электрических и магнитных цепей
Число узлов в данной схеме равно…
5
В представленной схеме верно составленное уравнение по методу контурных токов для третьего контура имеет вид…
Если мощность, потребляемая электрической цепью, составляет 20 Вт, ток А, то ЭДС источника составит…
В
Количество узлов в представленной схеме равно…
3
Число узлов в данной схеме равно…
5
Собственное сопротивление второго контура вычисляется по формуле…

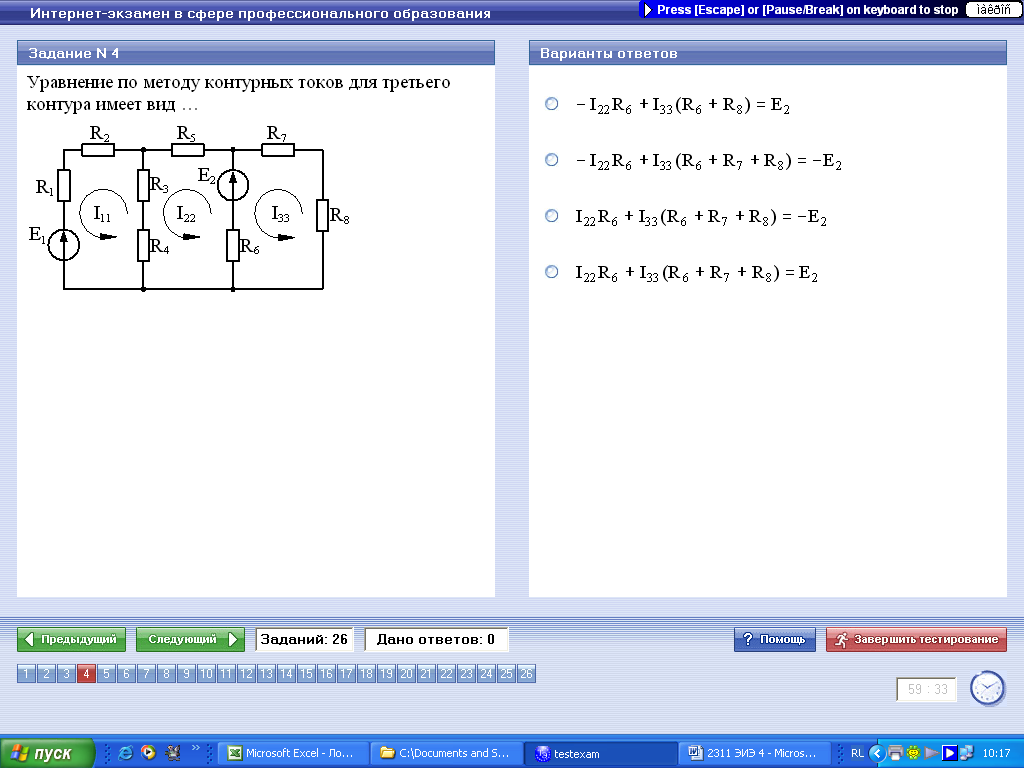

Уравнение по методу контурных токов для третьего контура имеет вид…
Количество узлов в представленной схеме равно …
четырем
