Тема1. Основные определения и методы расчёта линейных и нелинейных эл. Цепей постоянного тока

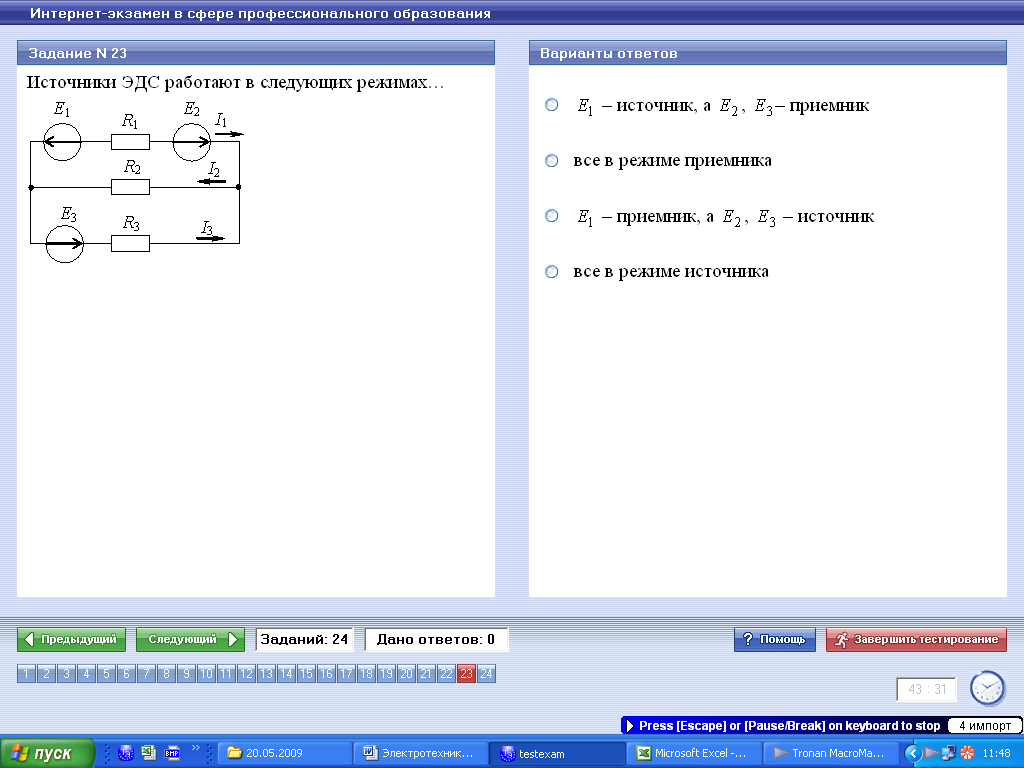

1. Источники ЭДС работают в следующих режимах...

E₁ - приемник, а Е₂, Е₃ - источник

2. Если U = 20 В, а все резисторы имеют одинаковое сопротивление R = 10 Ом, то при замыкании ключа показание амперметра составит...

2 А

3. При заданных направлениях ЭДС, напряжения и тока выражение для напряжения ветви запишется в виде...

U = -Е-RI

4. Если токи в ветвях составляют I₂ = 10 А, I₄ = 4 А А, то ток I₅ будет равен...

6 А

5. Для узла "а" справедливо уравнение по первому закону Кирхгофа...

I₁-1₃-1₄ = 0

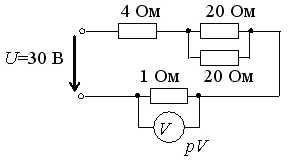

6. При заданных значениях сопротивлений и приложенного напряжения показание вольтметра рV составит...

2 В

7. Если показание вольтметра pV составляет 500 В. то показание амперметра рА составит...

500 мА

8. Ваттметр измеряет мощность приемника(ов)...

всех

9. Полная проводимость пассивного двухполюсника Y при заданных действующих значениях напряжения U = 100 В и тока I = 2 А составляет...

0.02 См

10. Если все резисторы имеют одинаковое сопротивление, то эквивалентное сопротивление цепи равно...

R_Э = 0

11. Количество независимых уравнений по законам Кирхгофа, необходимое для расчета токов в ветвях, составит...

два уравнения по первому закону и три по второму закону

12. При заданных значениях сопротивлений и приложенного напряжения показание вольтметра р V составит...

2 В

13. Если приложенное напряжение известно и равно 30 В, то сила тока составит...

1 А

14. Источники эдс работают в следующих режимах...

Е₁ -приемник, а Е₄, Е₆ -источник

15. Эквивалентное сопротивление относительно источника ЭДС составит ...

3R

16. Свойства ёмкостного элемента описываются с помощью кулон-вольтной характеристики.

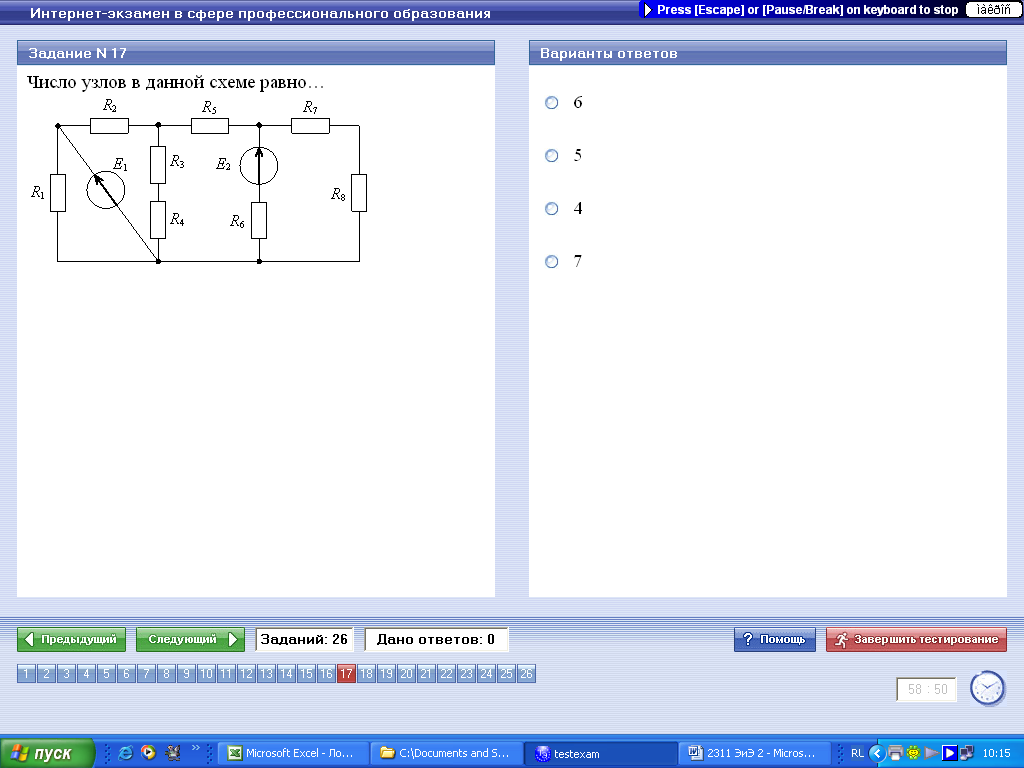

17. Число узлов в данной схеме равно…

5

18. Эквивалентное сопротивление изображенного участка цепи определяется по формуле…

19. Мощность источника с ЭДС Е и током I определяется по формуле…

20. Эквивалентное сопротивление цепи равно…

0

21. Если мощность, потребляемая электрической цепью, составляет 20 Вт, ток А, то ЭДС источника составит…

В

22. Количество узлов в представленной схеме равно…

3

23. Если через катушку индуктивности протекает постоянный ток, то…

напряжение на ее зажимах равно нулю

24. Представленная ВАХ является…

несимметричной

25. Электропроводность диэлектриков…

практически равно нулю

26. Электрический ток протекает…

от точки с большим потенциалом к точке с меньшим потенциалом

27. Число узлов в данной схеме равно…

5

28. Если мощность источника ЭДС составляет 50 Вт, а мощность, выделяемая в резисторе Вт, то мощность в резисторе составит…

30 Вт

29. Эквивалентное сопротивление изображенного участка цепи определяется по формуле…

30. Собственное сопротивление второго контура вычисляется по формуле…

31. Эквивалентное сопротивление цепи равно…

R

32. Индуктивность катушки измеряется в …

Гн

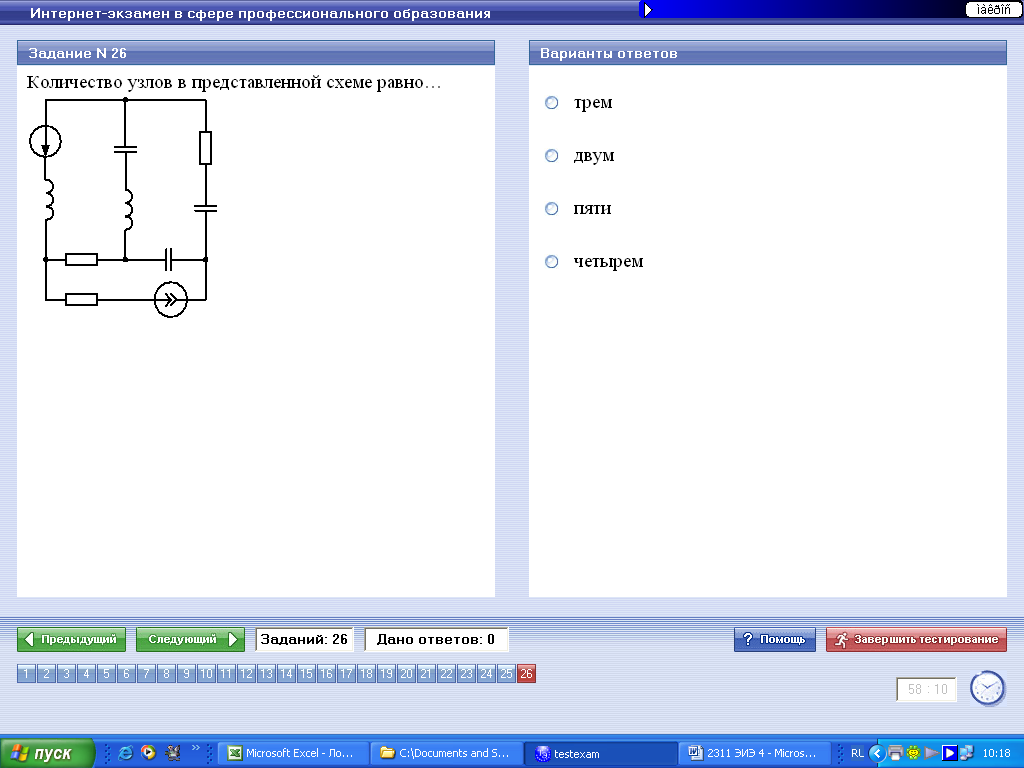

33. Количество узлов в представленной схеме равно …

Четырём

34. Если величина R равна 25 Ом, то полное сопротивление цепи Z составит…

25 Ом

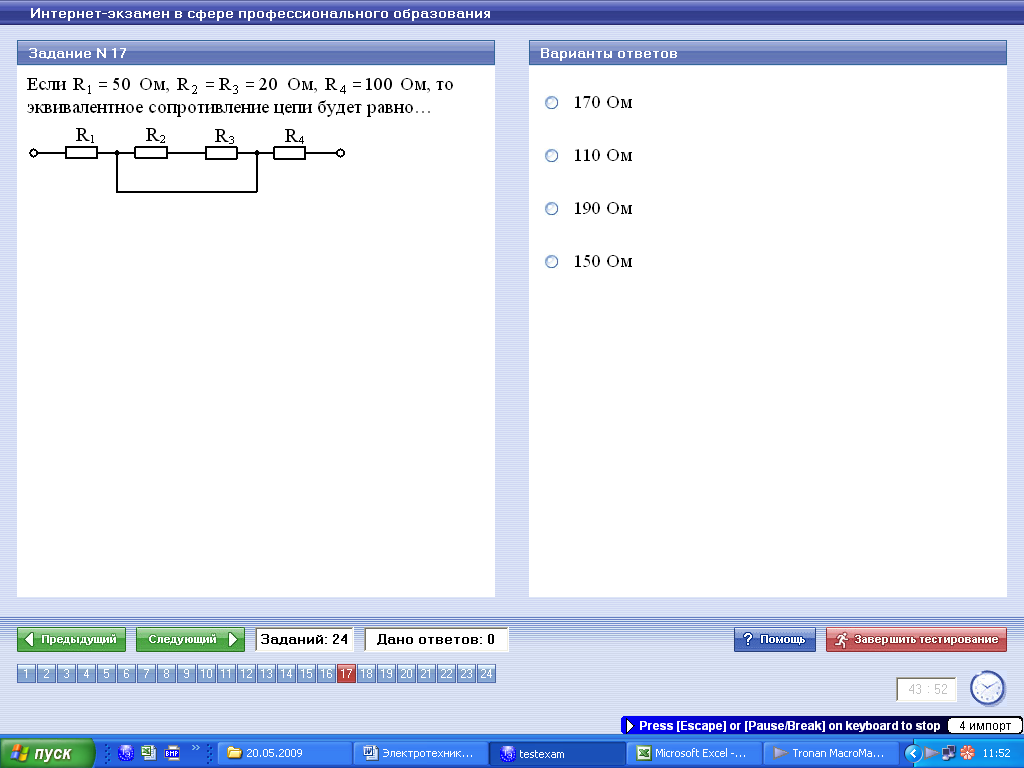

35. Если Ом, Ом, Ом, то эквивалентное сопротивление цепи будет равно...

150 Ом

36. Количество независимых уравнений по законам Кирхгофа, необходимое для расчета токов в ветвях заданной цепи составит...

3

37. Если напряжение В и при этом сила тока мА, то сопротивление цепи составит...

60 Ом

38. Если все резисторы имеют одинаковое сопротивление, то эквивалентное сопротивление цепи равно...

39. Источники ЭДС работают в следующих режимах…

- приемник, а , - источник

40. Если напряжение В и при этом сила тока мА, то сопротивление цепи составит...

60 Ом

41. Источники ЭДС работают в следующих режимах...

- приемник, а , - источник

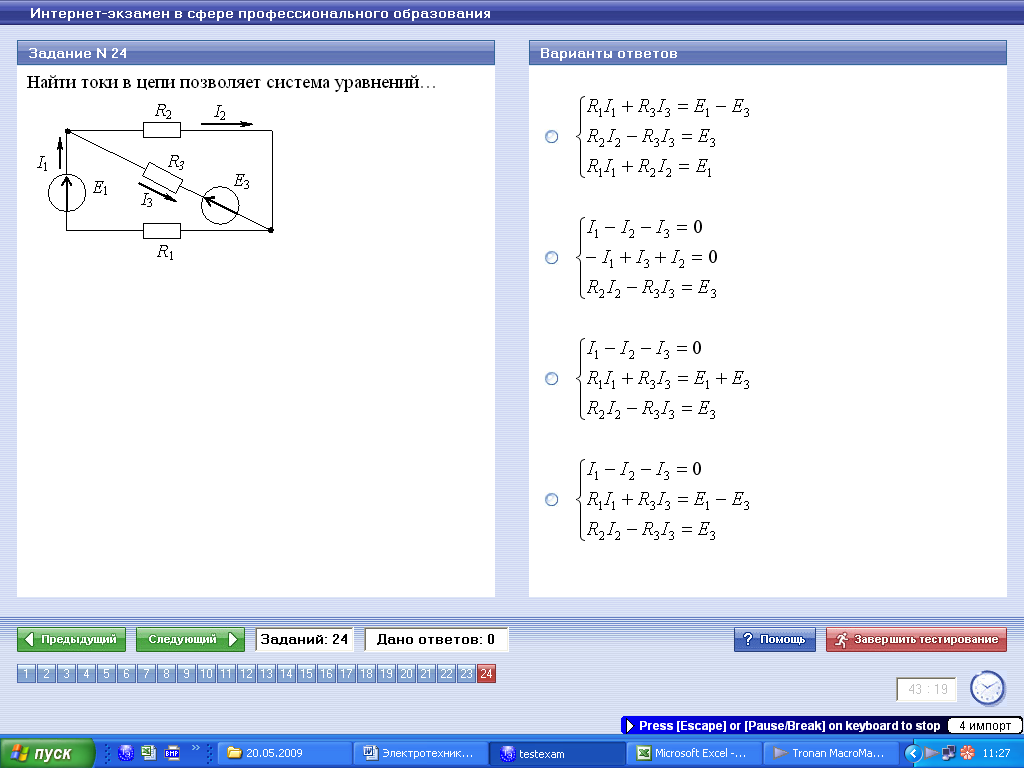

42. Найти токи в цепи позволяет система уравнений...

43. Количество независимых уравнений по законам Кирхгофа, необходимое для расчета токов в ветвях заданной цепи составит…

три уравнения по первому закону и три по второму закону

44. Если Ом, Ом, Ом, то эквивалентное сопротивление цепи будет равно...

150 Ом

45. При заданных направлениях ЭДС, напряжения и тока выражение для напряжения ветви запишется в виде…
