Горизонтальный обрабатывающий центр h40 trend

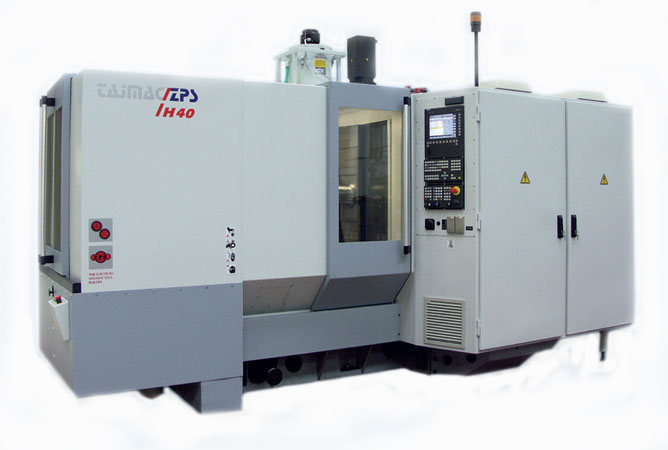

Рис.1.2.2. Горизонтальный обрабатывающий центр Н40 TREND.
Высокопроизводительный, универсальный станок предназначен для разнообразного использования. Станок предназначен для комплексной обработки деталей плоской и коробчатой формы с нескольких сторон.
Модель TREND позволяет реализовать технологию в широком диапазоне видов обработок, чинная силовым резанием и заканчивая высокоскоростной обработкой.
Технические характеристики горизонтального обрабатывающего центра Н40TREND
Таблица 1.2.3.
Параметр |
Значение |
Перемещение Х (стойка),мм |
560 |
Перемеение Y (шпиндельная бабка), мм |
510 |
Перемещение Z (поворотный стол),мм |
560 |
Рабочая поверхность стола, мм |
400х400 |
Грузоподъемность паллеты,кг |
300 |
Точность позиционирования,мм |
0,008 |
Продолжение таблицы 1.2.3.
Параметр |
Значение |
Время смены паллет, с |
10 |
Индексирование поворотного стола |
360х1º |
Габариты станка (ДхШхВ), мм |
4177*2420* 2242 |
Мощность главного электродвигателя, кВт |
25 |
Ускоренная подача, м/мин |
30 |
Ускорение, м/с2 |
3,5 |
Шпиндель, тип передачи |
ременная |
Максимальная частота вращения шпинделя, об/мин |
10000 |
Максимальный крутящий момент, Н·м |
127 |
Зажимной конус |
ISO 40 |
Инструментальный магазин, мест |
45 |
Масса станка, кг |
9000 |
Система управления |
HEIDENHAIN iTNC 530 |
Базовое оснащение:
Система управления HEIDENHAIN iTNC 530
Цифровые привода SIEMENS
Ротационные оптоэлектрические датчики
Сплошной поворотный стол, ось «В»
Устройство автоматической смены паллет, 2 палеты размером 400х400 мм
Автоматический магазин инструмента емкостью 45 инструментов
Автоматический обдув держателя инструмента
Агрегат системы охлаждения инструмента
Шнековый транспортер стружки
Пластинчатый транспортер стружки
Опция:
Шпиндель SK 40, 6 000 об/мин , 12/17 кВт, 152/216 Нм
Линейные направляющие с прямой системой измерения X, Y, Z, B
Охлаждение инструмента СОЖ через центр шпинделя
Охлаждение инструмента через центр шпинделя воздухом
Агрегат для охлаждения через центр шпинделя со станцией фильтрации
Магазин инструмента емкостью 75, 99 инструментов
Зажимной конус CAT 40, BT 40
Контактный датчик для контроля размеров обрабатываемой детали
Контактный датчик для контроля размеров инструмента
Система промывки рабочей зоны
Ручное полоскание рабочей зоны
Пятероосное исполнение станка
Система управления SINUMERIK 840D
Сравнение характеристик станка
Таблица 1.2.4.
Модель (горизонтально расточной) |
Станок базового ТП |
Станок нового ТП |
||||
2А620Ф2-1 |
H40 TREND |
|||||
параметры |
Габариты станка |
длина, мм |
5990 |
4177 |
||
ширина, мм |
3850 |
2420 |
||||
высота, мм |
3100 |
2242 |
||||
Мощность N, кВт |
10 |
25 |
||||
Размеры стола, мм |
1120x1250 |
400х400 |
||||
Скорость вращения шпинделя, об/мин |
10-1600 |
10000 |
Таблица 1.2.5.
Модель (токарный) |
Станок базового ТП |
Станок нового ТП |
||||
1К625 |
1П656Ф3 |
|||||
параметры |
Наибольшие размеры обрабатываемой заготовки диаметр, мм высота, мм |
|
320 630 |
|||
Габариты станка |
длина, мм |
2812 |
4600 |
|||
ширина, мм |
1216 |
2400 |
||||
высота, мм |
1349 |
2600 |
||||
Мощность N, кВт |
7,5/10 |
22-30 |
||||
Скорость вращения шпинделя, об/мин |
12,5-2000 |
10-2000 |
