11.6 Временное водоподведение и водоотведение.
Временное водоснабжение и канализация на строительстве предназначены для обеспечения производственных, хозяйственно-бытовых и противопожарных нужд. При проектировании временного водоснабжения необходимо определить потребность, выбрать источник, наметить схему, рассчитать диаметры трубопроводов, привязать трассу и сооружения на стройгенплане.
Расчет потребности в воде на стадии ПОС производят по укрупненным показателям на 1 млн, руб. сметной стоимости годового объема СМР с учетом отрасли и района строительства по расчетным нормам. При разработке ПГГР потребность в воде слагается из учета расхода воды по группам потребителей, исходя из установленных нормативов удельных затрат.
Суммарный расчетный расход воды (л/с)
(6.6)
-
соответственно
расходы воды на производственные,
хозяйственно-бытовые и противопожарные цели, л/с.
Минимальный расход воды для противопожарных целей определяют из расчета одновременного действия двух струй из гидрантов по 5 л/с на каждую струю, т. е. ‚= 52 = 10 л/с. Такой расход может быть принят для небольших объектов с площадью застройки до 10 га, на площадях до 50 га включительно —20 л/с; при большей площади —20 л/с на первые 50 га территории и по 5 л/с на каждые дополнительные 25 га (полные и неполные).
Источниками временного водоснабжения являются:
Существующие водопроводы с устройством в необходимых случаях дополнительных временных сооружений — резервуаров, насосных станций, водонапорных башен и пр.;
Проектируемые водопроводы при условии ввода их в эксплуатацию по постоянной или временной схеме в необходимые сроки;
Самостоятельные временные источники водоснабжения — водоемы и артезианские скважины.
Расчет и проектирование сооружений для подачи воды выполняют по действующим нормам.

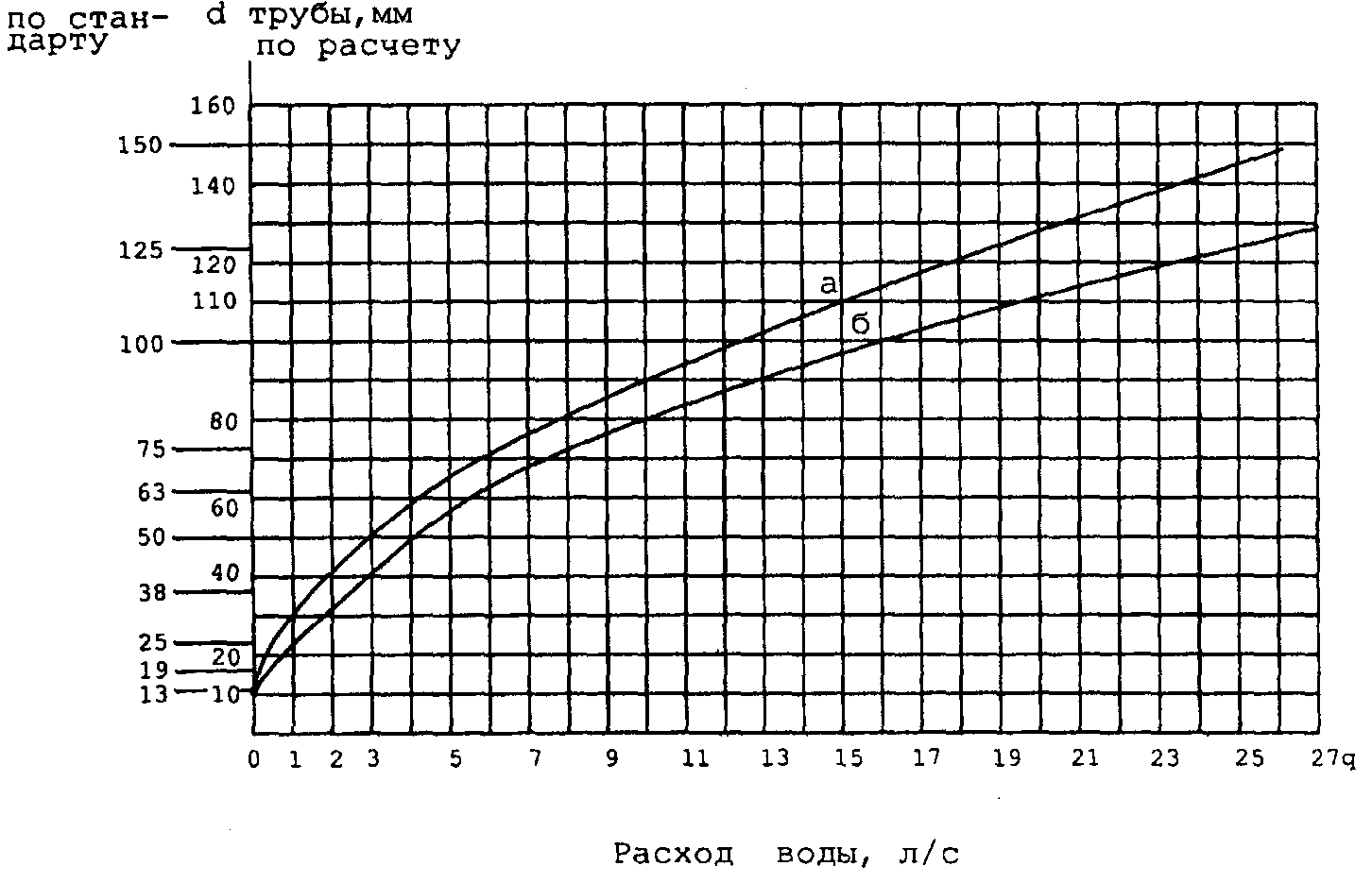

Рис.
6.3. Номограмма для определения диаметра
труб водопровода:
а — при скорости движения воды 1 ,5 М/с; б—то же, ‘2,О м/с
Схема и сооружения временного водоснабжения. Система водоснабжения обычно состоит из водоприемника, насосных станций для подъема воды на очистные сооружения и к потребителям, очистных сооружений, емкости для хранения запаса чистой воды, водоводов и водопроводной сети. В конкретных условиях может потребоваться устройство только части этих сооружений или, наоборот, более сложная система. В отличие от постоянных сооружений для забора и обработки воды применяют мобильные установки, смонтированные на авто- или пневмоходу (насосные и очистные станции), а также плавучие водозаборные устройства. Пожарные водоемы и резервуары устраивают на площадках в тех случаях, когда водопровод не обеспечивает расчетное количество воды на пожаротушение. Водоотводы от насосных и разводящую сеть выполняют из асбоцементных или стальных труб, уложенных ниже глубины промерзания или по поверхности грунта в утепленных коробах. Разводящая сеть в летних условиях может быть также устроена из резиновых шлангов и тканевых рукавов.
При проектировании временной сети необходимо учитывать возможность последовательного наращивания и перекладки трубопроводов по мере развития строительства. Сети временного водопровода устраивают по кольцевой, тупиковой или смешанной схемам. Кольцевая система с замкнутым контуром обеспечивает бесперебойную подачу воды при возможных повреждениях на одном из участков и является более надежной. Тупиковая система состоит из основной магистрали, от которой идуг ответвления к точкам водопотребления. Смешанная система имеет внутренний замкнутый контур, от которого прокладываются ответвления.
Расчет водопроводных труб. диаметр (мм) водопроводной напорной сети можно определить по номограмме (рис. 6.1) или рассчитать по формуле
(6.7)
где Qобщ — суммарный расход воды, л /с, по формуле (17.1); — скорость движения воды по трубам, принимают для больших диаметров 1,5... 2 м/с и для малых 0, 7. ..1,2 м/с.
Полученные значения должны быть округлены до ближайшего диаметра по ГОСТу. диаметр наружного противопожарного водопровода принимают не менее 100 мм. На основании составленной схемы производят гидравлический расчет трубопроводов.
Взаимозаменяемыми могут быть трубопроводы питьевого и технического водоснабжения, воздухоснабжения, хозяйственно-бытовой, производственной и ливневой канализации исходя из потребностей.
В некоторых случаях рационально временное переустройство самотечных сетей под напорные. В этом случае самотечные сети хозяйственно-бытовой, производственной канализации, трубопроводов нагретой воды и другие временно приспосабливаются для подачи питьевой и технической воды, воздуха. На период их временной эксплуатации в местах устройства смотровых колодцев на самотечных сетях не оставляют разрывов, а перед вводом самотечных сетей в постоянную эксплуатацию участки в колодцах вырезают.
Имеется опыт прокладки временных трубопроводов различного функционального назначения в постоянных (проектных) трубопроводах большего сечения, каналах, тоннелях. Такой вариант рекомендуется при необходимости пересечения временными трубопроводами автомобильных, железных дорог, монтажных площадок и других транспортных коммуникаций. Например, в трубопроводах недействующей дождевой канализации, коммуникационных тоннелях и каналах прокладываются сети электро- и водоснабжения, водоотведения и др.
Снижает трудозатраты и уменьшает разрытие территории использование эстакад технологических трубопроводов для прокладки временных напорных трубопроводов различного функционального назначения, кроме питьевого водоснабжения.
Опыт строительства объектов тяжелой промышленности показывает, что нужды строительства в энергетических ресурсах могут быть обеспечены по постоянным коммуникациям от 45 до 90 %.
