1 Група 2 група 3 група 4 група 5 группа

Перша група - перші два знаки коду, код виду документа, що розробляється (наприклад, ДП, що означає дипломний проект).

Друга група – номер спеціальності (наприклад, 5.06010101 – номер спеціальності «Будівництво та експлуатація будівель і споруд»).

Третя група – номер залікової книжки студента (використовуються 3 останні цифри) (наприклад, № залікової книжки 0986, беремо три останні цифри 986).

Четверта група - шифр документа, що входить до складу дипломного проекту (наприклад, АК – архітектурно-конструктивний).

П’ята група – тип документа (наприклад, ПЗ – пояснювальна записка).

Якщо у роботі є декілька документів за однаковим шифром, то після шифру через пропуск ставлять номер потрібного документа.

Для оформлення шифру рекомендується використання текстового редактора MS-WORD, шрифт № 16, «Ж».

Креслення деталей та специфікації позначаються без шифрів.

3.14 Формули та рівняння розташовують безпосередньо після тексту, в якому вони згадуються, посередині сторінки. Вище і нижче кожної формули або рівняння повинно бути залишено не менше одного вільного рядка.

Формули і рівняння у пояснювальній записці (за винятком формул і рівнянь, розміщених у додатках) нумерують арабськими цифрами у межах розділу.

Номер формули або рівняння складається із номера розділу і порядкового номера формули чи рівняння, відокремлених крапкою, наприклад, формула (3.1) – перша формула третього розділу.

Номер формули або рівняння вказують на рівні формули або рівняння в круглих дужках у крайньому правому положенні на рядку.

У формулах та рівняннях як символи слід використовувати позначення, встановлені відповідними державними стандартами. Пояснення значень символів та числових коефіцієнтів, що входять до формул та рівнянь, якщо вони не пояснені раніше у тексті, повинні бути наведені безпосередньо під формулою у тій послідовності, в якій вони наведені у формулі чи рівнянні. Перший рядок пояснення починають з абзацу словом «де» без двокрапки.

Приклад

“Відстань L, км, обчислюють за формулою

І = Vt, (3.1)

де V – швидкість руху, км/год;

t – час руху, год”.

Формули, що йдуть одна за одною і не розділені текстом, відокремлюють комою.

Формули виконують з використанням редактору формул.

3.15 Ілюстрації виконують за чинними стандартами ЄСКД та СПДБ. Кількість ілюстрацій повинна бути достатньою для пояснення тексту. Ілюстрації (креслення, рисунки, графіки, схеми, діаграми, фотознімки) слід розміщувати безпосередньо після тексту, де вони згадуються вперше, або на наступній сторінці. На всі ілюстрації мають бути посилання в тексті. Якщо ілюстрації створені не автором роботи, то необхідно дотримуватись вимог існуючого законодавства про авторські права, та обов’язково посилатись на джерело, з якого вони взяті.

Ілюстрації можуть мати назву, яку розміщують під ілюстрацією. За необхідності під ілюстрацією подають пояснювальні дані (підрисунковий текст). Ілюстрація позначається словом «Рисунок ...» або «Рис. …» однаково у межах всього документу, яке разом з назвою ілюстрації розміщують після пояснювальних даних.

Ілюстрації нумерують арабськими цифрами порядковою нумерацією в межах розділу, за винятком ілюстрацій, наведених у додатках. Номер ілюстрації складається з номера розділу і порядкового номера ілюстрації, відокремлених крапкою ( наприклад, рисунок 3.2 або використовувати скорочення «Рис. …» – другий рисунок третього розділу). Допускається нумерувати наскрізною нумерацією. Якщо ілюстрація не розміщується на одній сторінці допускається її перенос. Назва розміщується на першій сторінці. На наступних сторінках подаються пояснювальні дані. Наприклад, Рис. 2.3., лист 25.

Приклад,

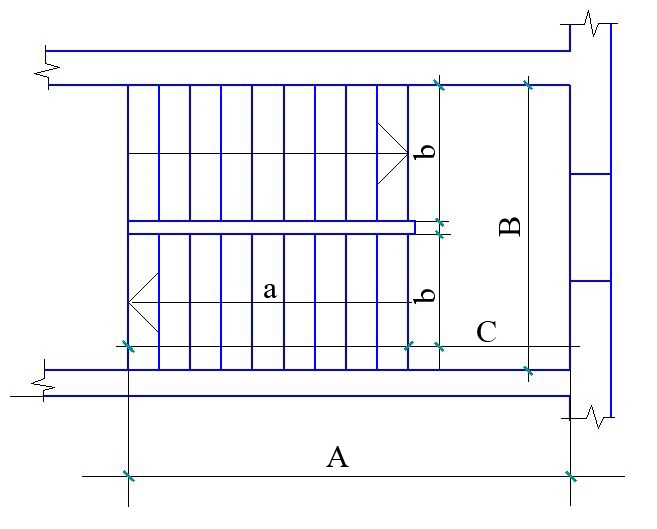

Рисунок 3.2 – Сходи

або

Рис. 3.2 – Сходи

На електричних схемах біля кожного елемента вказують його позиційне позначення, встановлене відповідними стандартами, і, за необхідності, номінальне значення величини.

3.16 Цифровий матеріал, як правило, оформлюють у вигляді таблиць. Таблицю слід розташовувати безпосередньо після тексту, в якому вона згадується вперше, або на наступній сторінці. На всі таблиці мають бути посилання в тексті записки.

Таблиці, за винятком таблиць додатків, слід нумерувати арабськими цифрами порядковою нумерацією в межах розділу. Номер таблиці складається з номера розділу і порядкового номера таблиці, відокремлених крапкою, наприклад,

таблиця 4.2 – четверта таблиця другого розділу.

Таблиці додатків позначають окремою нумерацією арабськими цифрами з додаванням перед цифрою позначення додатку. Якщо у записці одна таблиця, її позначають словом «Таблиця» або «Таблиця А.1» , якщо вона наведена у додатку.

Таблиця може мати назву, яку друкують (пишуть) малими літерами, крім першої великої, і розміщують над таблицею посередині. Назва має бути стислою і відбивати зміст таблиці.

Слово «Таблиця ...» вказують один раз зліва над першою частиною таблиці, над наступними частинами пишуть: «Продовження таблиці ...», із зазначенням номера таблиці.

Заголовки граф таблиці починають з великої літери, а підзаголовки – з малої, якщо вони складають одне речення із заголовком. Підзаголовки, що мають самостійне значення, пишуть з великої літери. В кінці заголовків і підзаголовків таблиць крапки не ставлять. Заголовки і підзаголовки граф указують в однині.

Для скорочення тексту заголовків і підзаголовків граф окремі поняття замінюють позначенням літерами (ГОСТ 2.321-84), або іншими позначеннями, якщо вони пояснені в тексті або наведені на ілюстраціях, наприклад, Ø – діаметр, Н – висота, L – довжина.

Таблиці, за необхідності можуть бути перелічені у змісті із зазначенням їх номерів, назв (якщо вони є) та номерів сторінок, на яких вони розміщені.

Приклад,

Таблиця 1.1

Повторюваність вітрів

Луганська обл.	Пн	ПнС	С	ПдС	Пд	ПдЗ	З	ПнЗ
Січень	5	10	27	15	51	12	17	9
Липень	10	13	13	7	4	11	23	19

3.17 Графічна частина виконується в залежності від спеціальності і теми дипломного проекту на 4-6 листах креслярського паперу формату А1 за допомогою відповідного програмного забезпечення:

• системи автоматичного проектування Компас 3D, ArhiСАD, AutoCAD;

• програм P-CAD, Corel Draw, SPlan, MathCAD, Keil µVision, Electronic Work Bench;

3.18 Аркуші графічної частини дипломного проекту повинні мати основні написи, розміщені в правому нижньому куті.

Основні написи згідно з ГОСТ 2.104-68 є:

• для креслень і схем;

• для першого або заголовного аркуша текстових конструкторських документів;

• для наступних аркушів креслень (схем) і аркушів текстових конструк­торських документів.

Зміст, розміщення та розміри граф основних написів, додаткових граф до них, а також розміри рамок у текстових документах повинні відповідати формам, наведеним у додатку К.

Основні написи, додаткові графи до них та рамки виконують суцільними основними і суцільними тонкими лініями згідно з ГОСТ 2.303-68.

У графах основного напису (номери граф на рисунках наведені в дужках) вказують:

- у графі 1 - позначення документа, у т.ч. розділу проекту, основного комплекту робочих креслень, креслення виробу, текстового документа тощо;

- у графі 5 – найменування документа: на кресленнях і схемах – найменування виробу (плану, схеми, деталі тощо), у пояснювальній записні – найменування структурного елементу чи розділу;

- у графі 6 - літеру, присвоєну даному документу;

наприклад

Д

П

- у графі 7 - порядковий номер аркуша (креслення) або сторінки текстового документа при двосторонньому друкуванні на документах, які складаються з одного аркуша, графу не заповнюють;

- у графі 8 – загальне число аркушів документа (графу заповнюють тільки на першому аркуші);

- у графі 9 - назву вищого закладу освіти і шифр групи, який складається із скороченої назви спеціальності, наприклад, відокремлений підрозділ «Політехнічний коледж ЛНАУ» - ВП ПК ЛНАУ, будівництво та експлуатація будівель і споруд - Б; через дефіс - номер групи (дві перші цифри) і рік вступу до навчального закладу, наприклад, ВП ПК ЛНАУ Б41-10.

- у графі 10 – характер виконаної роботи (розробив, перевірив, нормоконтроль). У залежності від стадії проектування, складності та значення документа допускається вільні рядки заповнювати відповідальними за розробку розділів, при цьому кількість рядків для заповнення назвами посадових осіб може бути збільшена за рахунок кількості рядків таблиці змін;

- у графах 11-13 – прізвища та підписи осіб, указаних у графі 10, та дату підписання;

- у графах 14... 19 - графи таблиці змін, що заповнюють відповідно до вимог ГОСТ 2.503-90 (в дипломних проектах не заповнюються).

Приклад,

Тема дипломного проекту

3.19 Посилання в тексті дипломного проекту слід зазначити порядковим номером за переліком посилань, виділеними двома квадратними дужками, наприклад, «… у роботах [1-7] …».

Допускається наводити посилання на джерела у виносках, при цьому оформлення посилання має відповідати його бібліографічному опису за переліком посилань із зазначенням номера.

3.20 Зміст дипломного проекту і розділи пояснювальної записки визначаються в залежності від профілю спеціальності, теми і характеру дипломного проекту розглядаються і затверджується рішенням відповідної циклової комісії. Дипломні проекти студентів повинні мати як правило розробку питань технології, конструювання, охорони праці та техніки безпеки, екології.

До складу дипломного проекту можуть входити також вироби (макети), виготовлені студентами відповідно до завдань на дипломне проектування. У такому випадку із погодженням з керівником зменшується кількість листів графічної частини та пояснювальної записки.

3.21 В окремих випадках дипломні проекти можуть розроблятися групою студентів. При виконанні комплексних дипломних проектів індивідуальні завдання видаються кожному студенту суворо регламентованим переліком питань. При захисті дипломного проекту кожний студент повинен зробити доповідь і захистити виконану ним роботу.

Рішення Державної екзаменаційної комісії за результатами захисту дипломного проекту приймається індивідуально для кожного студента.
