19. Позначення машин для контактного зварювання.

Позначення машин для контактного зварювання

1. М - машина;

2. Р. С, Т, Ш - рельєфна, стикове, точкове, шовне.

3. В, К, М, Р ,П, С, О. В - випрямлений струм у вихідному контурі; К - конденсаторна; Н - низькочастотна; Р - радіальна і П - підвісна; С - для стикового зварювання опором; О - для стикового зварювання оплавленнямю

4. 0,6; 0,8; 12; 16; 32;...; - в точкових, рельєфних і шовних машинах означають: найбільший струм у кА у вихідному контурі, а в стикових машинах зусилля тиску в 1000 кг*с

5. 0,1; 0,2; 0,4; - другі дві муфти - модифікація

МСО-0802

М - машина;

С - стикова;

О - зварювальння оплавлення;

зусилля стиску 08

модифікація 02

20. Загальні вузли машин для контактного зварювання

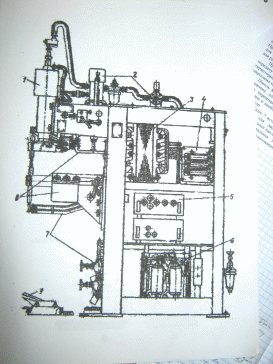

Кожна машина для точкового зварювання складається: зварювальний трансоформатор 3, перемикач ступені потужності 4, регулятор циклу зварювання 5, контактор переривач 6, система водяного охолодження 7, зварювальний контур 8, механізм стиску 1, пневматична (чи гідравлічна апаратура) 2, педаль управління 9.

Ці вузли розміщенні в корпусі або на станині, яка сприймає значні зусилля, які діють під час роботи. Основною складовою машини для контактного зварювання є зварювальний трансформатор: кВт, Р_н; ПВ, %; А, І_2Н Вихідна напруга холостого ходу В, и₂о Границі регульованої вихідної напруги, В Довготривалість включення визначається за формулою:

t_зв - час протікання звар. струму; t_и - час паузи в

процесі зварювання

Ступінь нагріву в обмотках трансоформатора залежить від сили струму і часу його протікання в циклі

зварювання. Чим менше і відповідно ПВ тим

більший може бути І,в

Трансформатор складається у магнітопроводу першої і другої обмотки.

Друга обмотка складається з одного витка (основного). У більшості других обмотках є водяне охолодження. Наприклад у трансформаторах великої потужності використовують литок литої міді залитою всередині трубкою водяного охолодження.

21. Зварювальний трансформатор в машинах лл? контактного зварювання.

Основною складовою машини для контактной

зварювання є зварювальний трансформатор:

кВт, Р_н; ПВ, %; А, І_2Н

Вихідна напруга холостого ходу В, и₂о

Границі регульованої вихідної напруги, В

Довготривалість включення визначається за формулою:

t_зв - час протікання звар. струму; t_п - час паузи е

процесі зварювання

Ступінь нагріву в обмотках трансоформатора залежить від сили струму і часу його протікання в циклі

зварювання. Чим менше t_зв і відповідно ПВ тим більший може бути t_зв

Трансформатор складається у магнітопроводу першої і другої обмотки.

Друга обмотка складається з одного витка (основного). У більшості других обмотках є водяне охолодження. Наприклад у трансформаторах великої потужності використовують литок литої міді залитою всередині трубкою водяного охолодження.

22. Перемикач ступіней потужності в машинах для контактного зварювання Перемикач швидокостей потужності І_зв регулюють змінною вихідної напруги трансформатора. Для цього коефіцієнт трансформації зміняють відключення частини витків у первинній обмотці.
