3.2. Создание информационного слоя на цифровой карте о загрязнении колодцев
Чтобы выявить актуальные с точки зрения жителей Минской области проблемы, связанные с обустройством нецентрализованных систем питьевого водоснабжения и хозяйственно-бытовой канализации, а также возможные пути их решения, было проведено социологическое исследование.
В основу данной работы легло определение содержание нитратов в источниках питьевого водоснабжения с использованием экспресс-метода, основанного на применении тест-полосок Merckoquant®Nitrate Test. Объект исследования (целевая группа) – жители населенных пунктов Вилейского, Пуховичского, Несвижского, Клецкого и Копыльского районов Минской области, а также Осиповичского района Могилевской области, в которых снабжение населения питьевой водой осуществляется преимущественно из нецентрализованных источников.
Количество источников, протестированных на содержание нитритов и нитратов, составило 784, в том числе по районам Минской области: Вилейский – 242, Клецкий – 246, Пуховичский – 247, Копыльский – 12, Несвижский – 15, а также Осиповичский район Могилевской области – 22.
В ходе проводимого исследования респондентам были предоставлены инструкции для проведения тест-проб воды, также им были розданы информационные буклеты и лифлеты по проблемам воды и нитратного загрязнения. Все опрошенные заполняли анкеты и проходили небольшое интервью, проводимые волонтерами проекта. В результате было собрано более 700 анкет, данные из которых были занесены в Excel документ для упрощенной работы с ними.
Таблица данных включает в себя следующие графы:
№ протокола (каждой анкете в соответствие поставлен протокол для учета данных);
Тип источника (возможные варианты – шахтный колодец, криница, скважина глубиной до 20 м, скважина глубиной более 20 м, водоразборная колонка);
Результат – концентрация нитратов в пробах воды в мг/л (возможные варианты – 0, 10, 20, 25, 40, 50, 100, 150, 200, 250, 500);
Область;
Район;
Адрес;
ФИО интервьюера.
Затем данные из полученной таблицы были использованы в процессе создания слоя «колодцев» на карте Google Maps, размещенной на сайте www.watercontrol.by (Рис. 9).
Данные на карту может вносить любой пользователь, для этого необходимо зарегистрироваться на сайте. Все внесенные и сохраненные данные автоматически заносятся в общую БД по колодцам – каждому колодцу присваивается персональный номер, а также заполняется информация о содержании нитратов в воде и местоположение источника, где была взята проба воды.

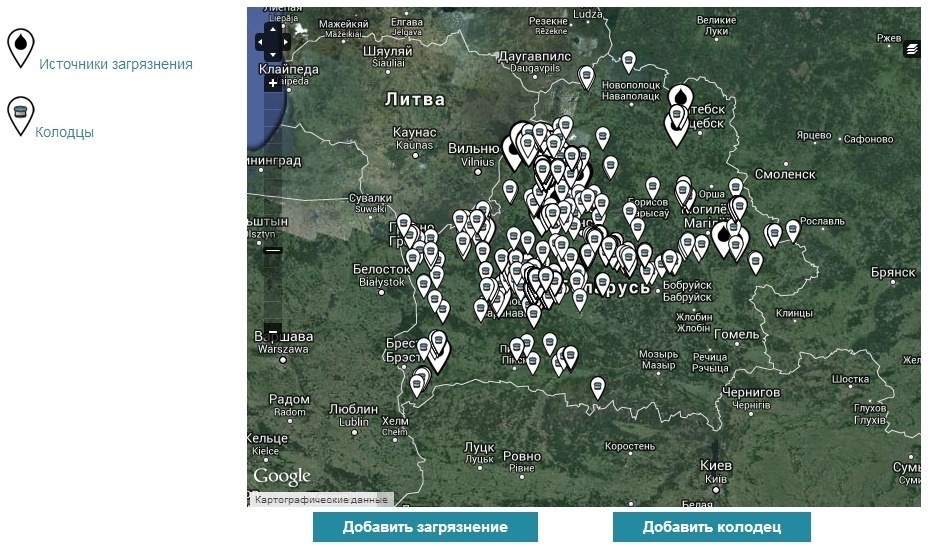

Рис. 9. Карта Республики Беларусь с нанесенными на нее колодцами
Для добавления нового колодца на карту необходимо пройти несколько этапов. Для начала при нажатии кнопки «Добавить колодец» пользователю необходимо заполнить соответствующие поля для охарактеризования источника воды (Рис. 10).

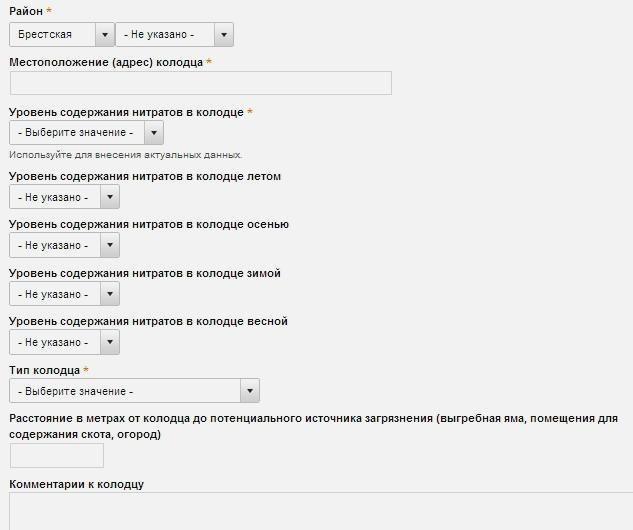

Рис. 10. Меню для заполнения информации о колодце
Маркер колодца на карту можно поставить 2-мя способами – оцифровкой карты либо вводом географических координат. В данной работе был использован 2-ой способ установки маркера для большей точность и достоверности, т.к. в одном населенном пункте может располагаться большое количество источников, каждый из которых имеет свое местоположение (Рис. 11). Широта и долгота населенных пунктов были взяты из Интернет источника www.belaruscity.net, который предоставляет информацию о городах и населенных пунктах РБ. Для верного нанесения колодцев на территории каждого из населенных пунктов, после введения географических координат, маркер приходилось доустанавливать вручную, чтобы каждый из них соответствовал местоположению своего колодца.
Рис. 11. Нанесение маркера колодца на карту с помощью непосредственного указания координат
Все созданные «колодцы» автоматически заносятся в БД сайта (сайт написан на CMS Drupal с использованием БД MySQL), что упрощает работу и поиск источников по определенным критериям (район, где расположен источник, и концентрация нитратов) (Рис. 12). Все данные, введенные пользователем, помещаются в таблицу «колодцев» с атрибутами, соответствующими заполненным полям. Поиск по концентрации нитратов в воде можно провести двумя путями – либо искать по конкретному содержанию (0, 10, 20 мг/л и т.д.), либо разделить все результаты на 2 большие группы – менее 45 мг/л и более 45 мг/л, т.о. определяя количество источников в определенном районе, удовлетворяющих нормам содержания нитратов в воде (Рис. 13).

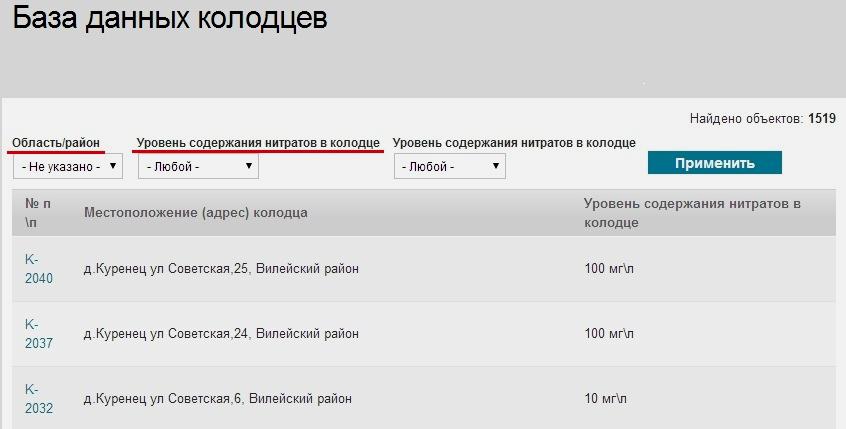

Рис. 12. Структура базы данных нанесенных на карту колодцев и критерии выборки колодцев

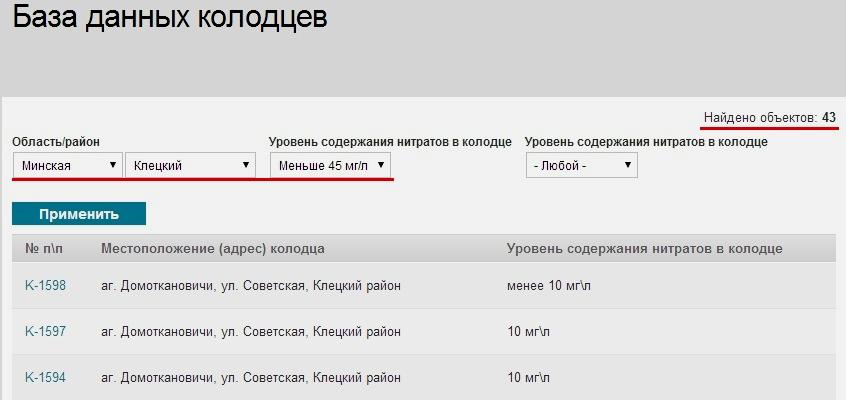

Рис. 13. Колодцы, удовлетворяющие критериям выборки – Клецкому району Минской области и уровню концентрации нитратов менее 45 мг/л
