2.3 Оформлення таблиць

Цифровий матеріал, як правило, оформляють у вигляді таблиць (див. додаток М).

Таблиці розміщуються після першої згадки про них у тексті записки або на наступній сторінці. Таблицю розміщують таким чином, щоб її можна було читати без повороту записки або з поворотом за годинниковою стрілкою.

Горизонтальні та вертикальні лінії, які розмежовують рядки таблиці, а також лінії зліва, справа і знизу, що обмежують таблицю, можна не проводити, якщо їх відсутність не утруднює користування таблицею.

Таблиці слід нумерувати арабськими цифрами порядковою нумерацією в межах розділу, за винятком таблиць, які розміщені у додатках. Номер таблиці складається з номера розділу і порядкового номера таблиці, відокремлених крапкою, наприклад: “Таблиця 1.1” - перша таблиця першого розділу.

Таблиця має назву, яку друкують малими літерами (крім першої великої) і розташовують над таблицею. Назва має бути стислою і відображати зміст таблиці.

Якщо рядки або графи таблиці виходять за межі формату сторінки, таблицю поділяють на частини, розміщуючи одну частину під одною, або поруч, або переносячи частину таблиці на наступну сторінку, повторюючи в кожній частині таблиці її головку і боковик.

При поділі таблиці на частини допускається її головку або боковик заміняти відповідно номерами граф чи рядків, нумеруючи їх арабськими цифрами у першій частині таблиці.

Слово "Таблиця " вказують один раз зліва над першою частиною таблиці, над іншими частинами пишуть: "Продовження таблиці " з зазначенням номера таблиці.

Заголовки граф таблиці починають з великої літери, а підзаголовки - з малої, якщо вони складають одне речення з заголовком.

Підзаголовки, що мають самостійне значення, пишуть з великої літери. В кінці заголовків і підзаголовків таблиць крапки не ставлять. Заголовки і підзаголовки граф указують в однині.

Висота рядка таблиці повинна бути не меншою ніж 8 мм.

Графу “№ п/п” в таблицю не включають. При необхідності нумерації, номер вказують в боковику таблиці перед найменуванням рядка.

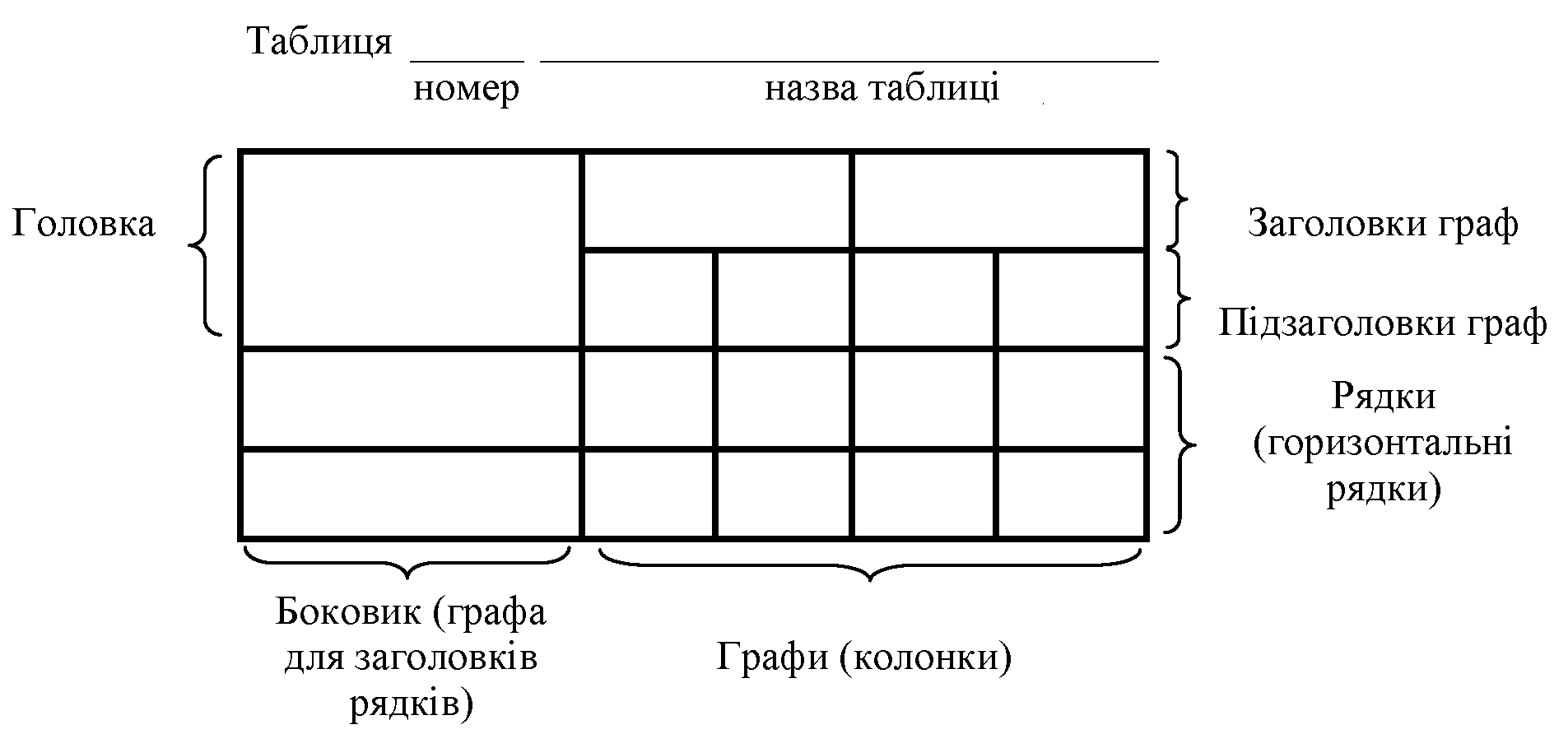

Рисунок 2.1 Структурні елементи таблиці

Якщо цифрові або інші дані в якомусь стовпці відсутні, то в ній ставлять прочерк. Якщо текст, що повторюється в стовпці таблиці, складається з одного слова, його можна замінювати на знак повторення ( – // – ), якщо з двох або більше слів, то при першому повторенні його замінюють словами “Те ж” і далі знак повторення. Ставити знак повторення замість цифр, типів, марок, математичних

знаків, хімічних та інших символів, які повторюються, не допускається.

На всі таблиці мають бути посилання в текстовій частині, при цьому слово “таблиця” в тексті пишуть повністю (якщо таблиця не має номера) і скорочено (якщо має номер), наприклад: “в таблиці”, “в табл. 1.1”.

Інші вимоги до виконання таблиць - відповідно до чинних стандартів на технічну документацію.

2.4 Оформлення ілюстрацій

Ілюстрації (креслення, рисунки, графіки, схеми, діаграми, фотознімки) слід розміщувати в проекті безпосередньо після тексту, де вони згадуються вперше, або на наступній сторінці (див. додаток Н). Їх слід розміщувати таким чином, щоб можна було роздивлятися без повороту текстового матеріалу або з поворотом за годинниковою стрілкою.

Ілюстрації можуть бути виконані олівцем чорного кольору, комп’ютерним способом або приведені у вигляді фотознімків, ксерокопій чи скановані.

Креслення, рисунки, графіки, схеми, діаграми, розміщені у текстовій частині, мають відповідати вимогам чинних стандартів.

Фотознімки розміром менше за 210 297 мм мають бути наклеєні на аркуші формату А4.

Ілюстрації можуть мати назву, яку розміщують під ілюстрацією (рис. 2.2). За необхідності під ілюстрацією розміщують пояснювальні дані (підрисунковий текст).

1 2 3 4 5 6 7 8 9 10 11 12

1 – леміш; 2 – відкидний клапан; 3 і 8 – напрямні котки; 4 – основний конвеєр; 5 і 9 – струшувачі; 6 і 11 – ведучі зірочки; 7 – опорне колесо;10 – каскадний конвеєр; 12 - відбивач.

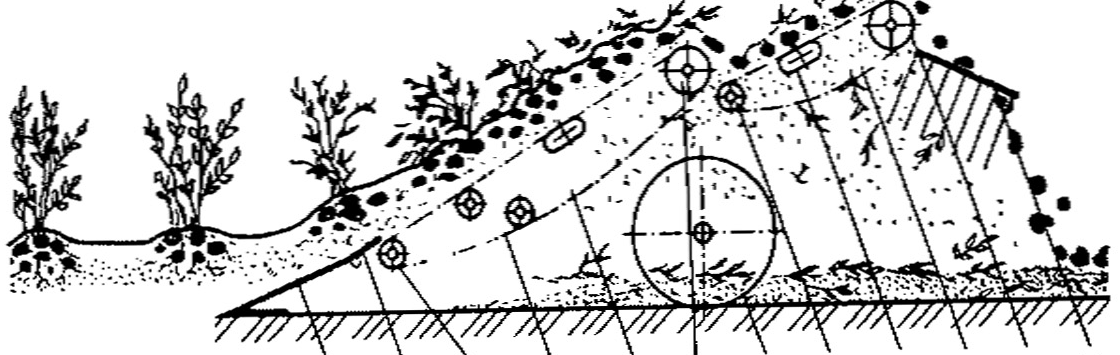

Рисунок 2.2 Схема картоплекопача КТН–2Б конструктивно-технологічна

Ілюстрація позначається словом "Рисунок ", яке разом з назвою ілюстрації розміщують після пояснювальних даних, наприклад: "Рисунок 2.2 Схема картоплекопача КТН–2".

Ілюстрації слід нумерувати арабськими цифрами порядковою нумерацією в межах розділу, за винятком ілюстрацій, наведених у додатках.

Номер ілюстрації складається з номера розділу і порядкового номера ілюстрації, відокремлених крапкою, наприклад: Рисунок 2.2 – другий рисунок другого розділу.

Якщо ілюстрація не вміщується на одній сторінці, можна переносити її на інші сторінки, вміщуючи назву ілюстрації на першій сторінці, пояснювальні дані - на кожній сторінці, і під ними позначають: "Рисунок , аркуш ".

На всі ілюстрації в текстовій частині мають бути посилання, наприклад: “… у відповідності з рисунком 1.1” або “див. рисунок 1.1”.
