Міністерство аграрної політики та продовольства України

Стрийський коледж

Львівського національного аграрного університету

«Затверджую» заступник директора з навчальної роботи

С.П.Лесюк

« » 20 р.

Завдання на дипломне проектування

з дисципліни:

студента

курсу,

групи

Тема проекту:

Затверджено наказом по Стрийському коледжі Львівського національного аграрного університету № від « » 20 р.

Зміст розрахунково-пояснювальної записки:

Графічна частина проекту:

Аркуш 1

Аркуш 2

Аркуш 3

Аркуш 4

Дата видачі завдання « » 20 р.

Термін виконання « » 20 р.

Керівник дипломного проектування: / /

Розглянуто на засіданні циклової комісії дисциплін професійної підготовки спеціальності «Експлуатація та ремонт машин і обладнання агропромислового виробництва»

Протокол № від « » 20 р.

Голова циклової комісії: / /

Графік виконання дипломного проекту:

Дата консультації

Назва етапу проекту

Строк виконання

Відмітка

про виконання

ДОДАТОК К

Зразок написання реферату

  1. 03. 000. 007. 00. 00. 000.

Дипломний проект: 77 с. текст. част., 14 рис., 7 табл., 4 арк. формату А1, 36 джерел.

«Поліпшення енергетичних показників технологічного процесу технічного обслуговування і ремонту автомобілів ГАЗ-2705 «ГАЗель» в умовах НВМ СК ЛНАУ, з розробкою удосконалення конструкції стенда для обкатування і випробування коробок переміни передач автомобілів». О.Б.Іванникович – Дипломний проект. – Стрий, Стрийський коледж ЛНАУ, 2012 р.

Подано загальну характеристику об’єкта проектування.

Проведено плановий розрахунок показників використання автомобілів в зоні обслуговування НВМ СК ЛНАУ.

Описано особливості технічного обслуговування та ремонту коробок переміни передач автомобілів «Газель».

Виконано енергетичні розрахунки складових енергомісткості технологічного процесу ТО і ремонту автомобіля «Газель» і порівняно з іншими автомобілями.

Запропоновано удосконалення стенда для діагностування і випробування коробок переміни передач. Проведено необхідні для цього розрахунки

Зроблено аналіз стану охорони праці та навколишнього середовища в НВМ СК ЛНАУ та запропоновано заходи, щодо їх покращення.

Визначено ефективність проектних рішень.

Формат А4

ДОДАТОК Л

Зразок оформлення таблиць

Таблиця 7.3 Енергетична ефективність трьох видів рослинних культур, використовуваних для виробництва твердого палива

Вид

Врожайність, (т/га)/рік

Теплотворна здатність,

ГДж/т

Енергетичний вихід,

(ГДж/га)/рік

Salix (верба)*

15

16

240

Міскантус (слонова трава)

20

17

340

Сорго

25

18

450

Примітка * Приріст верби складає 2-3 метри в рік (2-3 сантиметри в день в літній період). Збір урожаю – кожні три роки.

Таблиця 7.7 Усереднені величини емісії шкідливих речовин для соломоспалюючих станцій в Данії

Емісія

Середня емісія, г/(кВт·год)

Коливання емісії, г/(кВт·год)

1

2

3

Пил

0,14

0,01-0,3

CO

2,2

0,4-4

NOx

0,32

0,14-0,5

SO2

0,47

0,4-0,6

Продовження таблиці 7.7

1

2

3

HCl

0,14

0,05-0,3

PAH 1

0,6

0,4-1

Діоксин 2

1-10 нг

Примітки: 1. PAH – поліароматичні вуглеводні, які є канцерогенним компонентом летких органічних сполук.

2. Дані грунтуються на результатах двох вимірів

ДОДАТОК М

Зразок оформлення розрахунків

2.3 Розрахунок орного агрегату

Склад орного агрегату: трактор ДТ-75, плуг ПЛН-4-35.

Питомий опір грунту Ко = 40 , Vо = 5 , величина підйому поля і = 3%, глибина оранки а = 0,22 м.

Розрахунок виконуємо в такій послідовності:

Вибираємо діапазон агротехнічної швидкості 8…12 .

Згідно з агротехнічною швидкістю вибираємо передачу трактора.

Це буде п’ята передача, на якій теоретична швидкість Vт = 8,4 і шоста передача, на якій теоретична швидкість Vт = 9,52 . Розрахунок будемо проводити для двох передач.

Робочу швидкість руху агрегату, враховуючи буксування визначаємо за формулою:

(2.1)

де Vт – теоретична швидкість, ;

– коефіцієнт буксування = 10% [3].

Отже,

– для п’ятої передачі

– для шостої передачі

ДОДАТОК Н

Зразок оформлення списку використаних джерел

СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ

  1. Абрамик М.І., Гайдаш В.Д., Мазур В.О., Гуринович С.Й. Ріпак Івано–Франківськ: Сіверія, 2007 р. – 237 с.

  2. Білоусько Я. Узагальнення та прогнозні оцінки форм машиновикористання у сільському господарстві / Я. Білоусько // Техніка АПК. – 1998. – № 2. – С. 8–9.

  3. Державний реєстр сортів рослин, придатних для поширення в Україні у 2010 році (витяг) К.: Алефа - 2010. – 230 с.

  4. ДСТУ 2240-93. Насіння сільськогосподарських культур. Сортові та посівні якості. – К.: Держстандарт України, 1994. – 73 с.

  5. Зубко В. М. Комплекси машин та зміна їх структурного і кількісного складу при різних площах посіву озимого ріпаку / В. М. Зубко // Науковий вісник НАУ. – К., 2008. – Вип. 125. – С. 333-339.

  6. Крайняк К. К. Практичні рекомендації по вирощуванню та використанню озимого ріпаку / К. К. Крайняк, Д. І. Шуль. – Тернопіль : Збруч, 1998. – 6 с.

  7. Макаренко В. Аграрії обирають ріпак / Валерій Макаренко // Агро Перспектива – 2007. – № 7. – С. 12–15.

  8. Марченко В. В. Ефективність та доцільність механізованого виробництва озимого ріпаку / В. В. Марченко, М. М. Гузь // Агробізнес. – 2005. – № 4. – С. 46–49.

  9. Мельник І. І. Прогресивні механізовані технології в рослинництві / І. І. Мельник, В. Д. Гречкосій // Електротехніка і механіка. – 2006. – № 1. – С. 18–28.

  10. Стандарт підприємства СТП 1-2010, Стрий: СК ЛНАУ, 2010. – 45с.

ДОДАТОК П

Зразок виконання складального креслення

ДОДАТОК Р

Зразок заповнення специфікації на складальне креслення

22

63

70

8

6

6

10

Формат

Зона

Поз.

Позначення

Найменування

К-сть

Приміт.

Документація

A2

МК 001. 000. 000. СК

Складальне креслення

Деталі

A3

1

МК 001. 000. 001.

Корпус

1

A4

2

МК 001. 000. 002.

Важіль

1

A4

3

МК 001. 000. 003.

Гайка накидна

1

A4

4

МК 001. 000. 004.

Клапан

1

A4

5

МК 001. 000. 005.

Палець

1

A4

6

МК 001. 000. 006.

Ноконечник

1

A4

7

МК 001. 000. 007.

Гайка регулювальна

1

A4

8

МК 001. 000. 008.

Пружина

1

A4

9

МК 001. 000. 009.

Прокладка

1

Стандартні вироби

10

Шплінт 5•20

ГОСТ 397-71

1

Матеріал

11

Кільце ГОСТ 6308-71

МК 001. 000. 000.

Зм

Арк

докум.

Підпис

Дата

ДОДАТОК Т

Позначення шорсткості поверхонь

ДОДАТОК У

Зразок оформлення схем

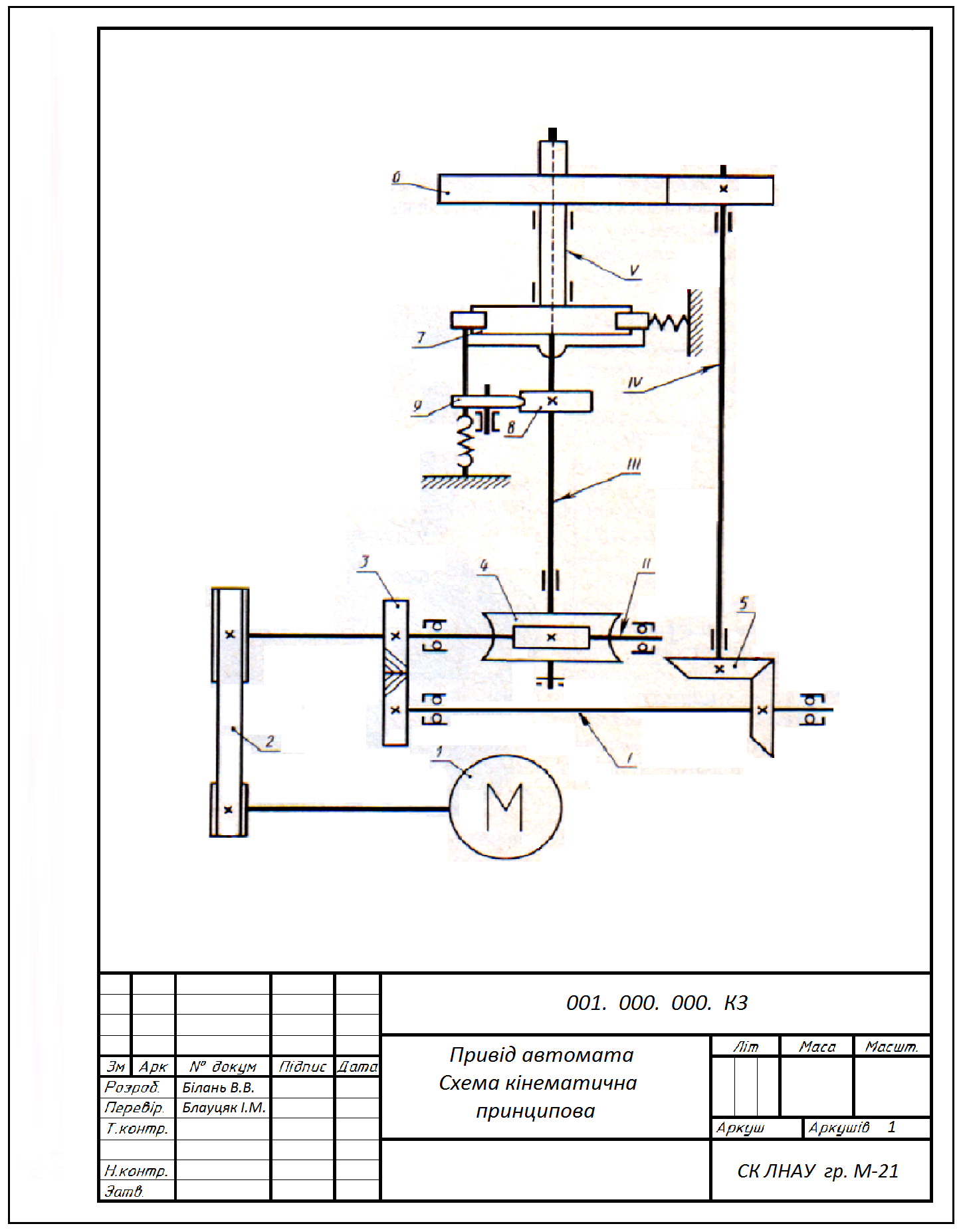

Рисунок У.1 Зразок оформлення кінематичної принципової схеми

10

45

110

20

Познач.

Найменування

К-сть

Примітка

Зм

Арк

докум.

Підпис

Дата

Розроб.

Літ

Аркуш

Аркушів

Перевір.

Т. контр

Н. контр

Затв.

Рисунок У.2 Зразок оформлення таблиці переліку елементів

Рисунок У.3 Зразок оформлення гідравлічної принципової схеми

Рисунок У.4 Зразок оформлення пневматичної принципової схеми

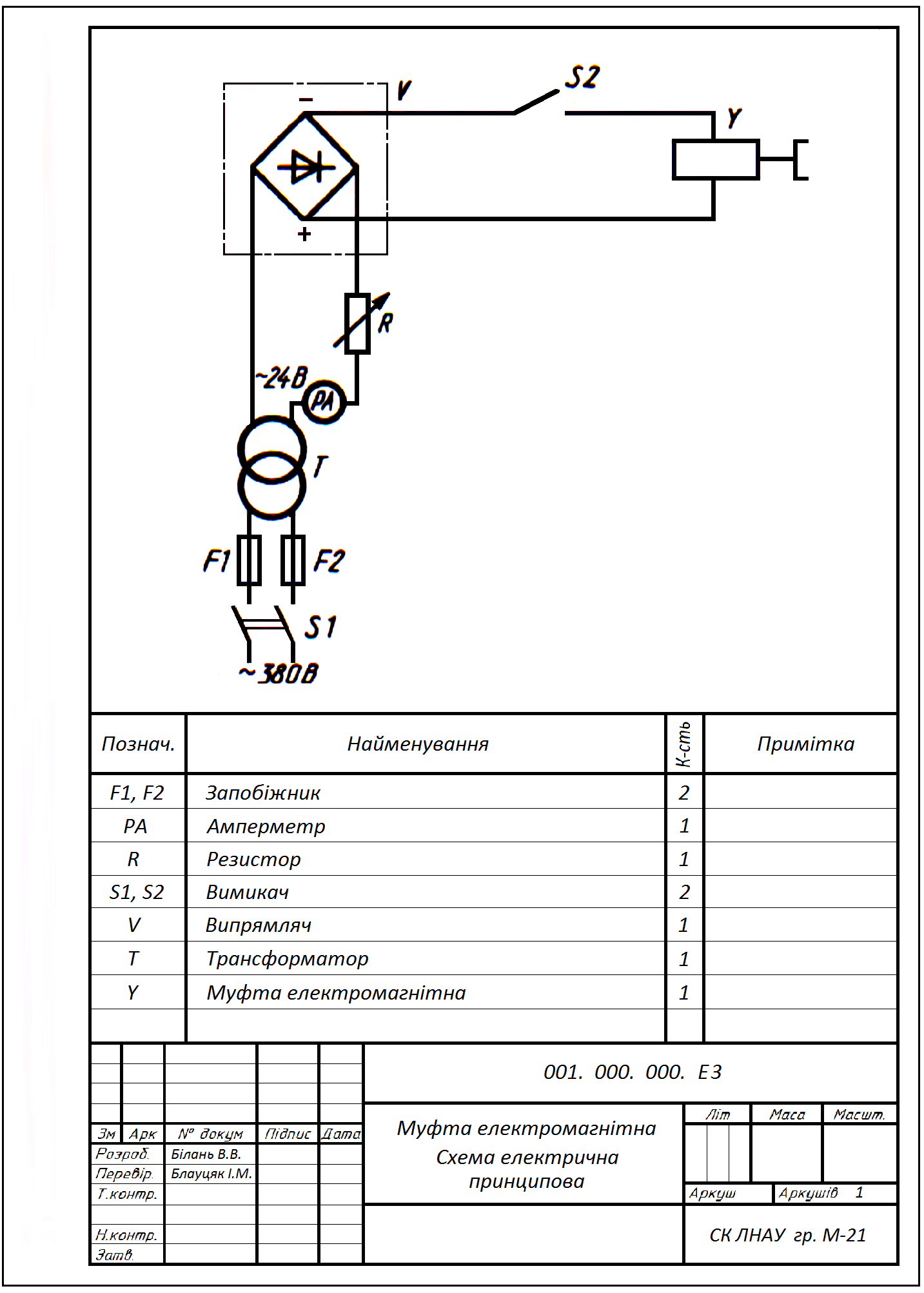

Рисунок У.5 Зразок оформлення електричної принципової схеми

ДОДАТОК Ф

Приклади двобуквенних кодів деяких елементів

Перша буква коду

Група видів елементів

Приклади видів елементів

Двобуквенний код

1

2

3

4

А

Пристрій (загальне позначення)

В

Перетворювачі неелектричних величин в електричні (крім генераторів і джерел живлен-ня), або навпаки аналогові, або багаторозрядні перетворювачі, або датчики для показів, або вимірювань

Гучномовець

Магнітострикційний елемент

Детектор іонізуючих випромінювань

Сельсин-приймач

Телефон (капсуль)

Сельсин-датчик

Тепловий датчик

Фотоелемент

Мікрофон

Датчик тиску

П’єзоелемент

Датчик частоти обертання (тахогенератор)

Звукознімач

Датчик швидкості

BA

BB

BD

BE

BF

BC

BK

BL

BM

BP

BQ

BR

BS

BV

C

Конденсатори

D

Схеми інтегральні, мікрозборки

Схема інтегральна аналогова

Схема інтегральна, цифрова, логічний елемент

Пристрій зберігання інформації

Пристрій затримки

DA

DD

DS

DT

E

Елементи різні

Нагрівальний елемент

Лампа освітлювальна

Піропатрон

EK

EL

ET

F

Розрядники, запобіжники, пристрої захисні

Дискретний елемент захисту по струму миттєвої дії

Дискретний елемент захисту за струмом інерційної дії

Запобіжник плавкий

FA

FP

FU

Продовження ДОДАТКУ Ф

1

2

3

4

Дискретний елемент захисту за напругою, розрядник

FV

G

Генератори, джерела живлення

Батарея

GB

H

Пристрої індикаційні та сигнальні

Прилади звукової сигналізації

НА

Індикатор символьний

Прилад світлової сигналізації

HG

HL

К

Реле, контактори, пускачі

Реле струмове

Реле вказівне

Реле електротеплове

Контактор, магнітний пускач

Реле часу

Реле напруги

KA

KH

KK

KM

KT

KV

L

Котушки індуктивності, дроселі

Дросель люмінісцентного освітлення

LL

M

Двигуни

P

Прилади, вимірювальне обладнання

Амперметр

Лічильник імпульсів

Частотомір

Лічильник активної енергії

Лічильник реактивної енергії

Омметр

Реєструючий прилад

Годинники, вимірювач часу дії

Вольтметр

Ватметр

PA

PC

PF

PI

PK

PR

PS

PT

PV

PW

Q

Вимикачі та роз’єднувачі в силових колах (енергопоста-чання, живлення обладнання)

Вимикач автоматичний

Короткозамикач

Роз’єднувач

QF

QK

QS

R

Резистори

Терморезистор

Потенціометр

Шунт вимірювальний

Варистор

RK

RP

RS

RU

S

Пристрої комутаційні в колах керування, сигналізації та вимірювання

Вимикач або перемикач

Вимикач кнопковий

Вимикач автоматичний

Вимикачі, що спрацьову-ють від різних впливів:

SA

SB

SF

Продовження ДОДАТКУ Ф

1

2

3

4

від рівня

від тиску

від положення (шляховий)

від частоти обертання

від температури

SL

SP

SQ

SR

SK

Т

Трансформатори, автотрансформатори

Трансформатор струму

Електромагнітний стабілізатор

Трансформатор напруги

ТА

TS

TV

U

Пристрої зв’язку, перетворювачі електричних величин в електричні

Модулятор

Демодулятор

Дискримінатор

UB

UR

UT

Перетворювач частотний, інвертор, генератор часто-ти, випрямляч

UZ

V

Прилади електровакуумні та напівпровідникові

Діод, стабілітрон

Прилад електровакуумний

Транзистор

Тиристор

VD

VL

VT

VS

W

Лінії та елементи СВЧ

Відгалужувач

Короткозамикач

Вентиль

Трансформатор, неодно-рідність, фазообертач

Аттенюатор

Антена

WE

WK

WS

WT

WU

WA

X

З’єднання контактні

Струмознімач, контакт ковзний

Штирь

Гніздо

З’єднання розбірне

З’єднувач високочастотний

XA

XP

XS

XT

XW

Y

Пристрої механічні з електро-магнітним приводом

Електромагніт

Гальмо з електромагніт-ним приводом

Муфта з електромагніт-ним приводом

Електромагнітний патрон або плита

YA

YB

YC

YH

Z

Пристрої кінцеві, фільтри, обмежники

Обмежувач

Фільтр кварцевий

ZL

ZQ

ДОДАТОК Х

Умовні графічні позначення в схемах

Таблиця Х.1 Умовні графічні позначення загального застосування для використання в електричних, гідравлічних, пневматичних і комбінованих схемах (витяг з ГОСТ 2.721-74)

Назва

Позначення

Потік електричної енергії в одному напрямку

Потік рідини в одному напрямку

Потік газу (повітря) в одному напрямку

Рухтлінійний односторонній

Рух обертальний односторонній

Рух гвинтовий

Лінії механічного звязку в гідравлічних і пневматичних схемах

Лінії механічного звязку в електричних схемах

Регулювання. Загальне позначення

Приклади позначення регульованих елементів:

передача пасова із змінним передаточним відношенням

резистор регульований

Таблиця Х.2 Умовні графічні позначення в схемах кінематики (витяг з ГОСТ 2.770-68)

Назва

Позначення

1

2

Вал, вісь, стержень і т.п.

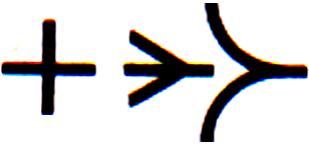

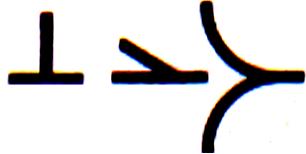

Підшипники ковзання і кочення на валу (без уточнення типу):

радіальні

упорні

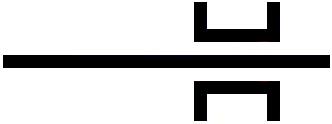

Підшипники ковзання радіальні

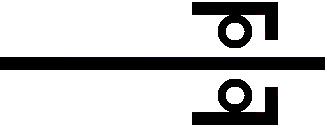

Підшипники кочення:

радіальні

радіально-упорні

Муфта. Загальне позначення без уточнення типу

Муфта пружна

Муфта зчеплення (керована). Загальне позначення

Гальмо. Загальне позначення

Маховик на валу

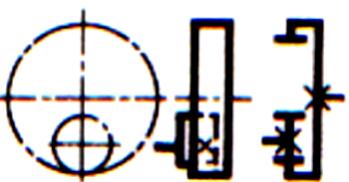

Храповий зубчастий механізм з зовнішнім зачепленням

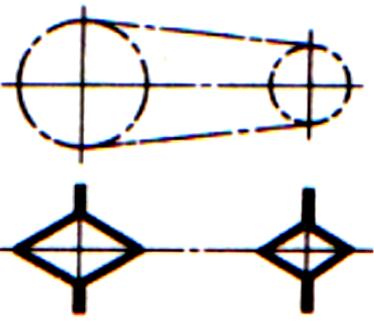

Передача пасова без уточнення типу паса

Продовження таблиці Х.2

1

2

Передача ланцюгова. Загальне позначення без уточнення типу ланцюга

Пружини:

циліндричні стиску

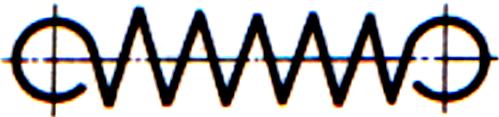

циліндричні розтягу

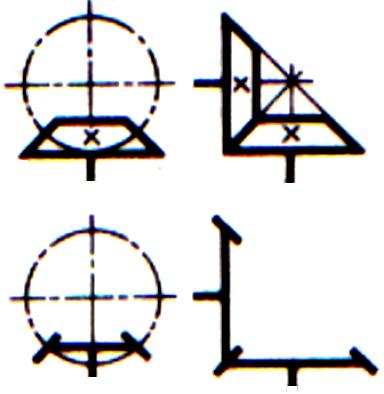

Передачі зубчаті циліндричні:

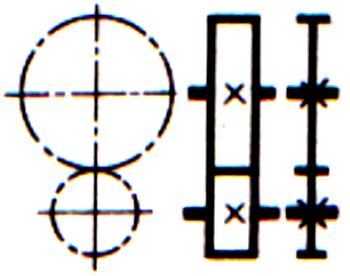

зовнішнє зачеплення (загальне позначення без уточнення типу зубів)

внутрішнє зачеплення

Передача конічна. Загальне позначення без уточнення типу зубів

Передача черв’ячна

Продовження таблиці Х.2

1

2

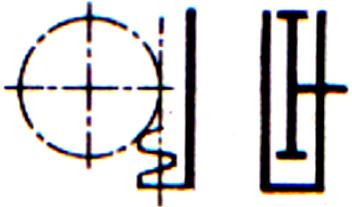

Передача зубчата рейкова. Загальне позначення без уточнення типу ланцюга

Кулачки барабанні, циліндричні

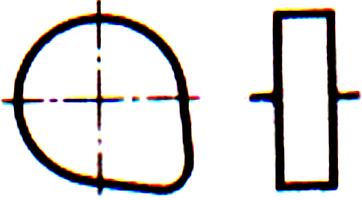

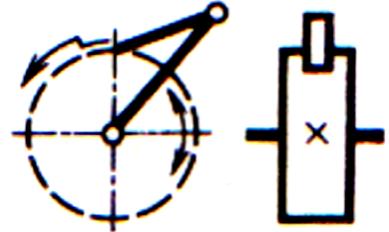

Кулачки обертові

Таблиця Х.3 Умовні графічні позначення гідравлічних і пневматичних елементів (витяг з ГОСТ 2.780-68)

Назва

Позначення

1

2

Лінії зв’язку:

всмоктування, напору, зливу

керування

дренажні

З’єднання ліній зв’язку

Перехрещування ліній зв’язку (без з’єднання)

Підведення рідини під тиском (без зазначення джерела живлення)

Злив рідини з системи:

без можливості приєднання елемента для зливу

з можливістю приєднання елемента для зливу

Продовження таблиці Х.3

1

2

Підведення повітря (газу) під тиском (без зазначення джерела живлення)

Місце випуску повітря (газу):

без можливості приєднання елемента для випуску

з можливістю приєднання елемента для випуску

Деталі з’єднання трубопроводів:

трійники різноманітні

хрестовини різноманітні

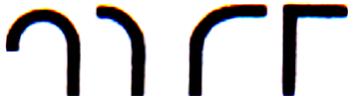

коліна відведення з різноманітними кутами

Акумулятор гідравлічний або пневматичний (ресивер). Загальне позначення

Гідробак:

відкритий під атмосферним тиском

закритий з тиском більшим за атмосферний

закритий з тиском меншим за атмосферний

Форсунка

З’єднання елементів трубопроводів:

фланцеве

Продовження таблиці Х.3

1

2

муфтове різьбове

Вентиль (клапан) запірний прохідний

Вентиль (клапан) регулювальний прохідний

Клапан зворотній прохідний (рух робочого середовища через клапан повинно бути напрямлене від білого трикутника до чорного)

Клапан запобіжний прохідний

Клапан редукційний (вершина трикутника повинна бути напрямлена в сторону підвищеного тиску)

Кран прохідний

Змішувач. Загальне позначення

Забірник повітря:

з атмосфери

від двигуна

Приєднювальний пристрій до інших систем (до випробувальних і мийних машин, кондиціонерів і т.п.)

Компенсатор. Загальне позначення

Насос ручний

Продовження таблиці Х.3

1

2

Насос лопатевий відцентровий

Насос ротаційний лопатевий (пластинчастий)

Насос шестеренчастий

Насос струменевий (ежектор, інжектор, елеватор водоструменевий і пароструменевий). Загальне позначення

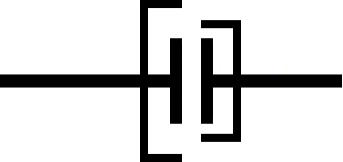

Муфта. Загальне позначення

Циліндр пневматичний. Загальне позначення

Клапан запобіжний з власним керуванням

Клапан редукційний (клапан, підтримуючий постійний тиск на виході

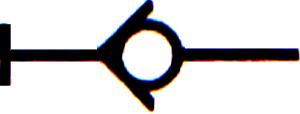

Швидкороз’ємне з’єднання в роз’єднаному положенні:

без запірного елемента

З запірним елементом

Компресор

Продовження таблиці Х.3

1

2

Гідромотор. Загальне позначення

Пневмомотор. Загальне позначення

Таблиця Х.4 Умовні графічні позначення електричних елементів (витяги з ГОСТ 2.722-68, ГОСТ 2.723-68, ГОСТ 2.727-68, ГОСТ 2.728-74, ГОСТ 2.729-68, ГОСТ 2.730-73)

Назва

Позначення

1

2

Контакт замикаючий. Загальне позначення

Контакт розмикаючий. Загальне позначення

Контакт перемикаючий. Загальне позначення

Контакт перемикаючий з центральним нейтральним

положенням

Контакт замикаючий реле часу з затримкою, що діє при розмиканні

Продовження таблиці Х.4

1

2

Контакт замикаючий реле часу з затримкою, що діє при замиканні

Контакт замикаючий реле часу з затримкою, що діє при замиканні та розмиканні

Контакт розмикаючий реле часу з затримкою, що діє при розмиканні

Контакт розмикаючий реле часу з затримкою, що діє при замиканні

Контакт замикаючий силового комутаційного апарату

Контакт розмикаючий силового комутаційного апарату

Контакт замикаючий вимикача

Контакт замикаючий роз’єднувача

Контакт замикаючий автоматичного вимикача в колі керування

Контакт замикаючий автоматичного вимикача в силовому колі

Контакт замикаючий кінцевого вимикача

Контакт розмикаючий кінцевого вимикача

Продовження таблиці Х.4

1

2

Контакт замикаючий з самостійним поверненням

Контакт розмикаючий з самостійним поверненням

Контакт замикаючий без самостійного повернення

Контакт розмикаючий без самостійного повернення

Контакт перемикаючий з центральним нейтральним положенням, з самостійним поверненням з лівого положення та без самостійного повернення з правого

Контакт замикаючий з дугогасильним пристроєм

Контакт розмикаючий з дугогасильним пристроєм

Контакт замикаючий кнопковий

Контакт розмикаючий кнопковий

Контакт розмикаючий теплового реле

Вимикач автоматичний в силовому колі

Продовження таблиці Х.4

1

2

Контакти силові магнітного пускача

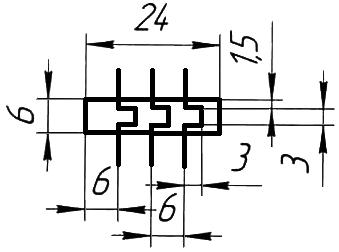

Перемикач однополюсний на 4 положення

Перемикач 4-полюсний на 3 положення (1 та 3 кола замикаються в положенні “Р”, 2 та 4 – в положенні “А”, в положенні “О” – всі кола розімкненні)

Котушка електромагнітного апарата (реле, магніт-ного пускача, контактора електромагніта)

Резистор

Запобіжник

Фоторезистор

Діод напівпровідниковий

Фотодіод

Продовження таблиці Х.4

1

2

Світлодіод

Конденсатор (загальне позначення)

Транзистор

Котушка індуктивності

Котушка індуктивності зі сталевим осердям

Трансформатор напруги понижуючий

Трансформатор струму

Двигун електричний асинхронний

Двигун електричний постійного струму

Елементи нагрівальні теплового реле

Продовження таблиці Х.4

1

2

Прилад електровимірювальний

Лічильник активної енергії 3-фазний

Електронагрівач опору (загальне позначення)

Електронагрівач індукційний (загальне позначення)

Електронагрівач діелектричний (загальне позна-чення)

Схема випрямлення однофазна мостова (спрощене зображення)

Елемент електрогальванічний або акумуляторний

Батарея з гальванічних або акумуляторних елементів

Продовження таблиці Х.4

1

2

Лампа сигнальна

Прилад звукової сигналізації, дзвоник електричний

Прилад звукової сигналізації, сирена електрична

Заземлювач

Коробка розгалужувальна

Виключатель (загальне позначення)

Кнопковий виключатель (загальне позначення)

Розетка штепсельна

ДОДАТОК Ц

Форми блоків основного надпису технологічних документів, виготовлених типографічним методом відповідно до міждержавного стандарту ГОСТ 3.1103-82

Примітки: 1. Якщо формат документу А4 з вертикальним розташуванням поля для підшивки, L = 182 мм, l = 33,8 мм.

2. Якщо формат документу А 4 з горизонтальним розташуванням поля для підшивки, L = 189,8 мм, l = 41,6 мм.

3. Якщо формат документу АЗ, L = 189,8 мм, l = 41,6 мм.

Продовження додатку Ц

Продовження додатку Ц

Примітки: 1. Якщо формат документу А4 з вертикальним розташуванням поля для підшивки, L = 182 мм.

2. Якщо формат документу А 4 з горизонтальним розташуванням поля для підшивки, L = 286 мм.

3. Якщо формат документу АЗ, L = 390 мм.

ДОДАТОК Ш

Заповнення граф блоків основного надпису технологічних документів, виготовлених типографічним методом відповідно до міждержавного стандарту ГОСТ 3.1103-82

Номер графи

Зміст графи

1

2

1

Коротка назва або умовне позначення підприємства (організації) – розробника документу

2

Для документів, що розробляються на:

  • одиничний технологічний процес (операцію) – позначення виробу (деталі, складальної одиниці) за основним конструкторським документом;

  • типовий технологічний процес (операцію) – код ступені класифікації за конструктоським класифікатором;

  • груповий технологічний процес (операцію) – графу не заповнюють

3

Для типових і групових технологічних процесів – код класифікаційних групувань технологічних ознак, спільних для групи деталей (складальних одиниць і виробів)

4

Позначення документу за ГОСТ 3.1201-82

5

Літера присвоєна документу (комплекту документів) за ГОСТ 1102-81

6

Для документів, що розробляються на:

  • одиничний технологічний процес (операцію) – назва виробу (деталі, складальної одиниці) за основним конструкторським документом;

  • типовий технологічний процес (операцію) – назва групи виробів (деталей, складальних одиниць), які характеризуються сплільними конструктивними ознаками;

  • груповий технологічний процес (операцію) – назва застосовуваного методу

7

Спільна одиниця нормування, прийнята для всього технологічного процесу

8

Номер операції, яка виконується в технологічній послідовності виготовлення або ремонту виробу

9

Номер робочого місця

10

Номер дільниці, на якій виконується операція

11

Номер цеху, в якому виконується операція

12

Характер роботи, яка виконується особами, підписуючих документ

13

Прізвища осіб, які приймали участь в оформленні документу

14

Підписи осіб, які відповідальні за розробку, оформлення документу, за внесення в них змін і архівних даних

15

Дата підпису

Продовження додатку Ш

1

2

16

Порядковий номер зміни документу

17

Відмітка про заміну або введення аркуша документу за ГОСТ 2.503-82

18

Позначення (код) повідомлення

19

Позначення (код) програми при роздруківці документа на ЕОМ

20

Інвентарний номер оригіналу

21

Інвентарний номер оригіналу, взамін якого випущено даний оригінал

22

Інвентарний номер дублікату

23

Зазначення додаткової інформації

24

Позначення номеру виробу (складальної одиниці), з якої вводиться даний документ

25

Позначення основного документу. Допускається для блоків Б5 ф1б і Б5 ф1в графу не заповнювати

26

Загальна кількість документів

27

Порядковий номер аркуша документу

28

Умовне позачення виду документу за ГОСТ 3.1102-81

29

Назва документу або коротке найменування технологічного методу формоутворення, обробки, складання і т.п., який описується в даному документі

ДОДАТОК Щ

Розташування графічних зображень блоків основного надпису на формах технологічних документів

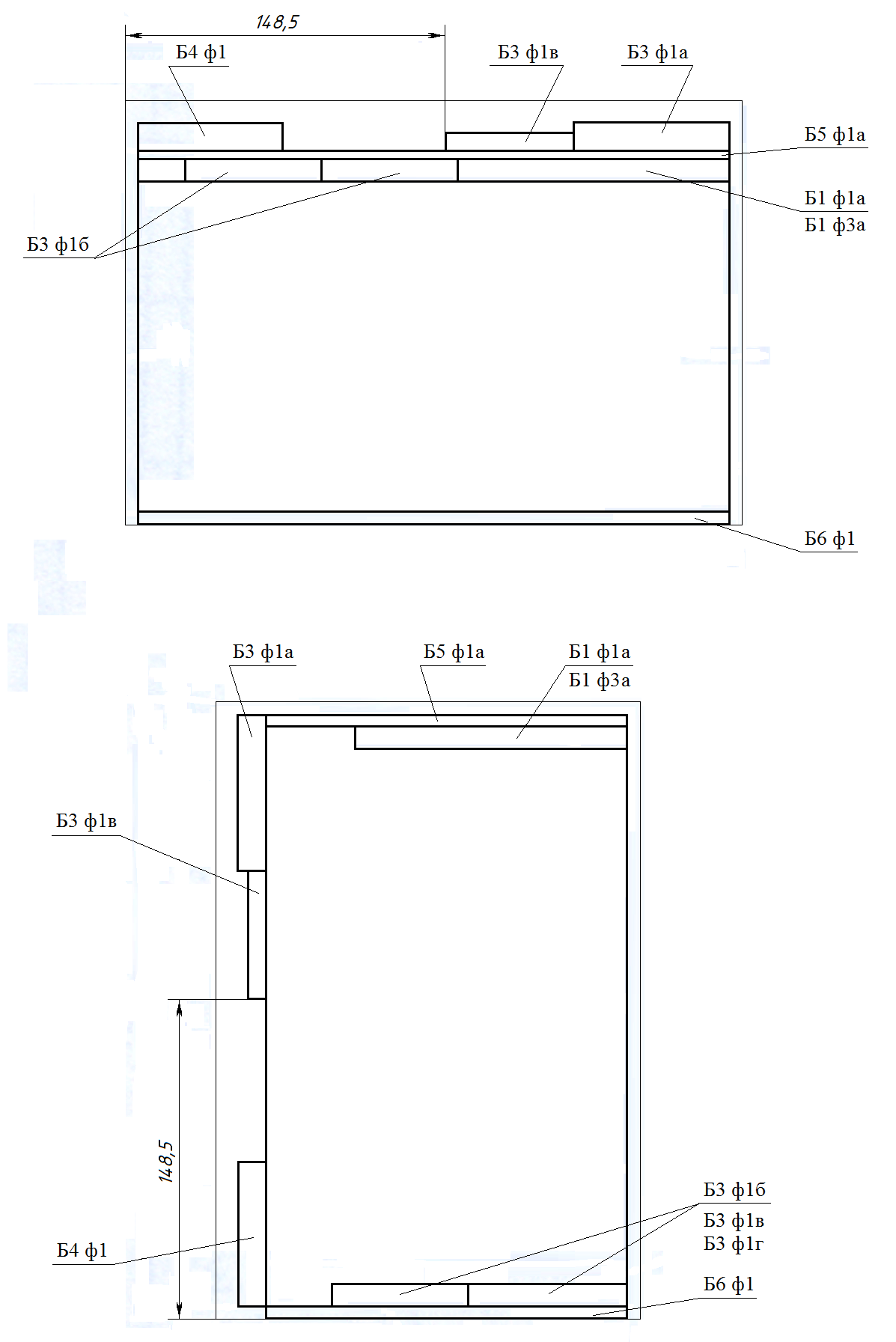

Рисунок Щ.1 Для форм документів формату А4 (заголовний аркуш) з горизонтальним і вертикальним розташуванням

Продовження додатку Щ

Рисунок Щ.2 Для форм документів формату А4 (наступні аркуші) з горизонтальним і вертикальним розташуванням

Продовження додатку Щ

Рисунок Щ.3 Для форм документів формату формату А3 (заголовний та наступні аркуші)

ДОДАТОК Ю

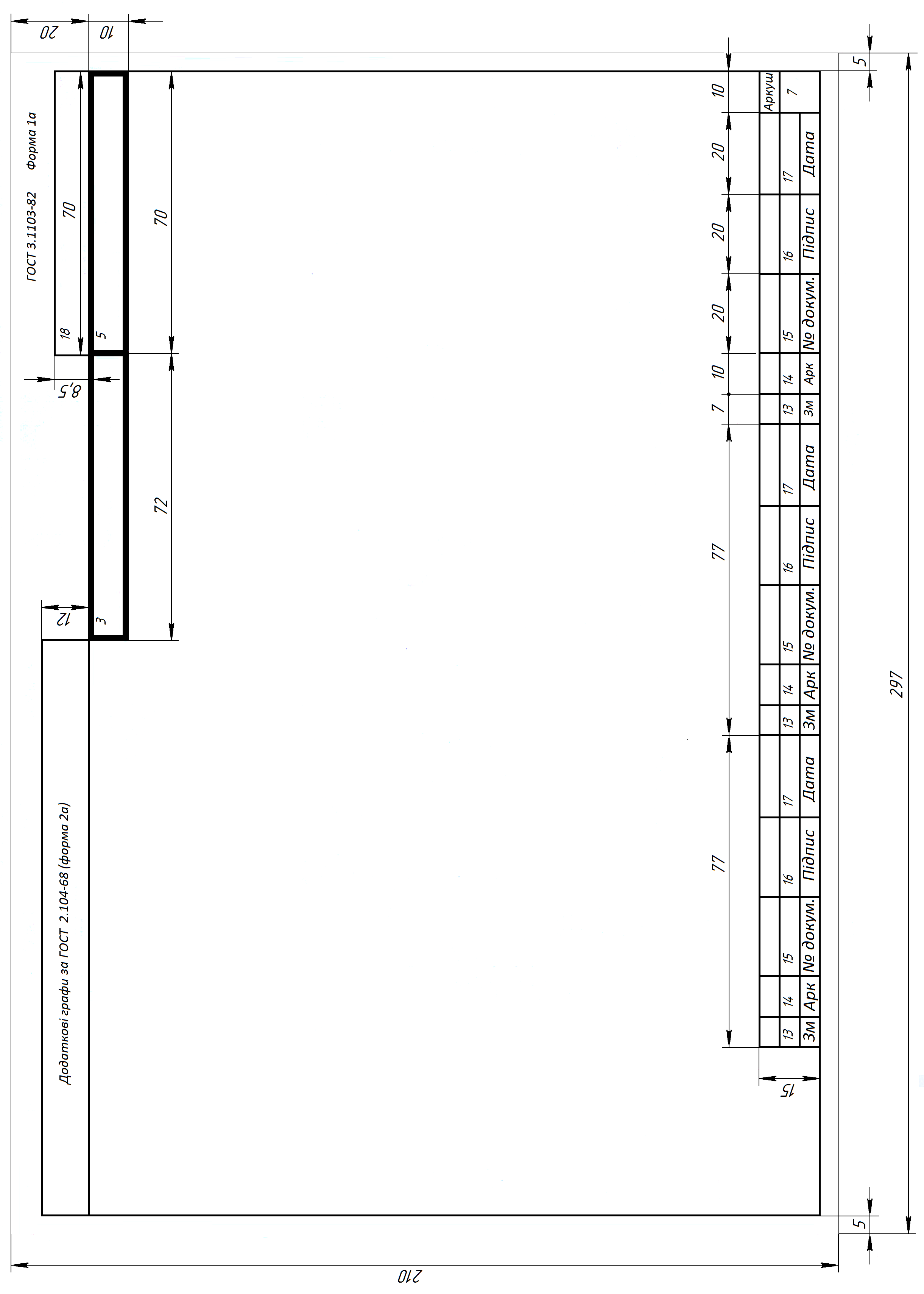

Основний надпис і додаткові графи для текстових і графічних технологічних документів

Продовження додатку Ю

Продовження додатку Ю

100

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
