1.3.2 Технико-экономические показатели по зданию

1. Строительный объем, всего V_стр.= 4242,86 м³

в том числе подземной части V₁= 1316,75 м³

надземной части V₂= 2926,11 м³

2. Площадь застройки, А_з= 495,24 м²

3. Полезная площадь, А_п= 990,52 м²

4. Общая площадь, А_о= 1057,88 м²

5. Расчетная площадь, А_р=985,70 м²

6. Объемно-планировочный коэффициент К₁= V_стр./А_о= 4242,86/1057,88=4,01

7. Планировочный коэффициент К₂= А_п/А_о= 990,52/1057,88=0,93

1.4 Теплотехнические расчеты ограждающих конструкций

1.4.1 Теплотехнический расчет наружной стены

Исходные данные:

1. Проектируемое здание – лечебное учреждение- амбулатория

2. Географический пункт строительства – г. Саратов

3. Материал стены – кирпичная кладка из пустотного керамического кирпича толщиной 510мм с последующим утеплением плитами из МВП и отделкой акриловым составом «ЛАЭС».

4. Зона строительства 3(сухая) , приложение В СНиП 23-02-2003 «Тепловая защита зданий»

5. Эксплуатационный влажностный режим помещений – нормальный, ϕ_в=50-60%, таблица 1 СНиП 23-02-2003

6. Условия эксплуатации – А, таблица 2 СНиП 23-02-2003

7. Расчетная температура внутреннего воздуха t_int=20^оС, принимаемая по таблице 2 ГОСТ 30494-99.

8. Расчетная температура наружного воздуха t_ext=-27 ^оС,

таблица 1, графа 5 СНиП 23-01-99* «Строительная климатология»

9. Средняя температура наружного воздуха отопительного периода t_ht=-4,3 ^оС, таблица 1, графа 12 СНиП 23-01-99*

10. Продолжительность отопительного периода z_ht=196сут., таблица 1, графа 11 СНиП 23-01-99*

11. Расчетная схема стенового ограждения:

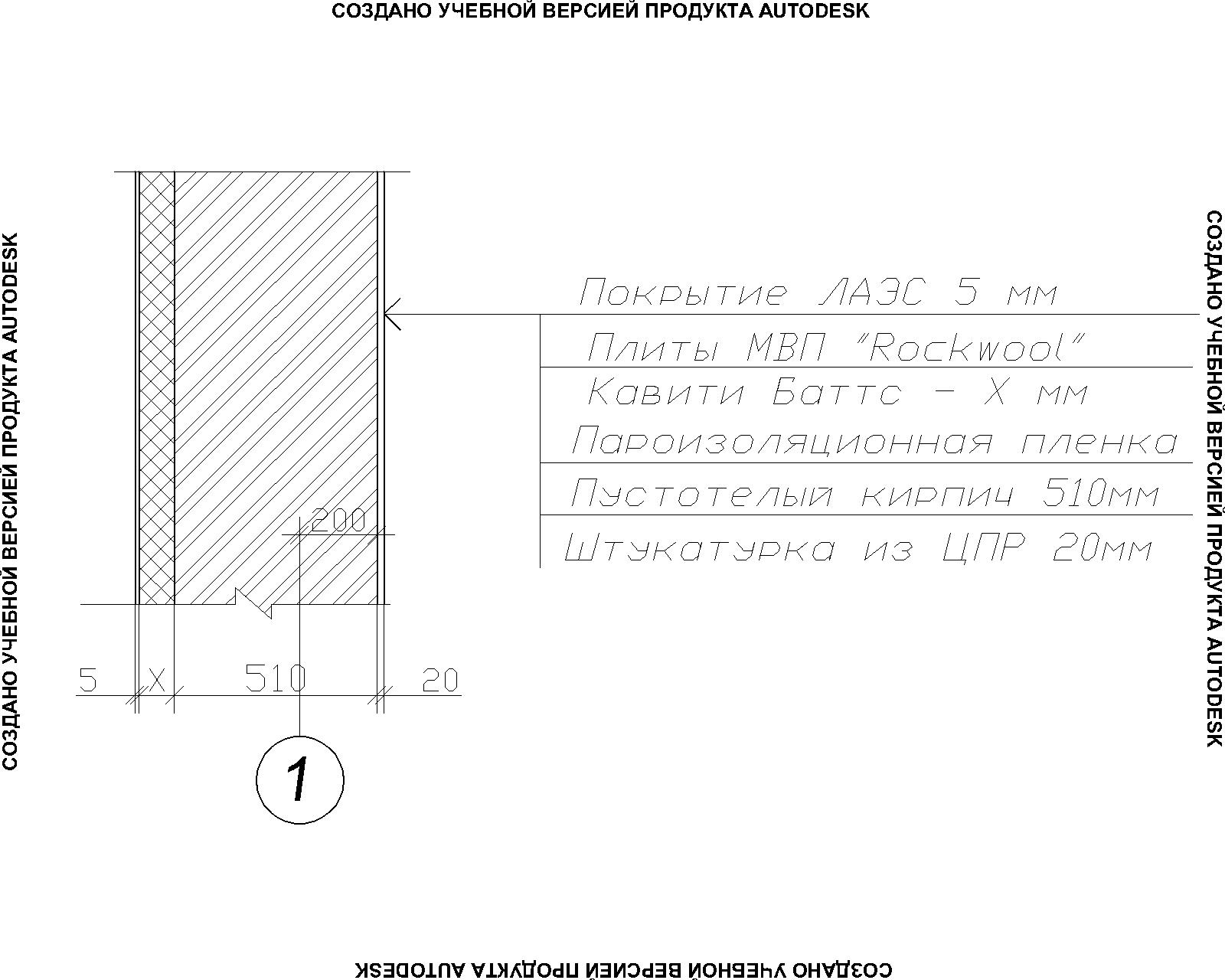

Рис.1. Конструкция кирпичной стены с эффективным утеплителем из пенополистирола

12. α_int= 8,7 Вт/м²•^оС - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, принимаемый по табл. 7 СНиП 23-02-2003;

13. α_ext= 23 Вт/м²•^оС – (для наружных стен и покрытий) коэффициент теплоотдачи наружной поверхности ограждающих кон-

струкций для условий холодного периода, принимаемый по табл. 8 СП 23-101-2004 «Проектирование тепловой защиты зданий»;

14. n = 1 (для наружных стен)– коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, принимается по таблице 6 СНиП 23-02-2003

15. ∆t_n = 4,0 ^оС (для наружных стен) – нормируемый температурный перепад между температурой внутреннего воздуха t_int и температурой внутренней поверхности τ_int ограждающей конструкции, принимаемый по таблице 5 СНиП 23-02-2003.

16. Расчетные характеристики материалов:

№ п/п	Наименование материала	Толщина слоя δ, м	Плотность ρо кг/м3	Коэффициент теплопроводности Λ, Вт/м•оС	Коэф. Теплоусвоения S, Вт/м2•оС
1	Покрытие Лаэс	0,005	600	0,23	4,51
2	МВП ROCKWOOL Кавити Баттс	х	10	0,043	0,65
3	Пустотелый керамический кирпич	0,51	1400	0,52	7,01
4	Цементно-песчаный раствор	0,02	1800	0,76	9,6

17. Порядок расчета:

1. Определяем градусо-сутки отопительного периода

D_d=(t_int-t_ht)•z_ht=(20+4,3)*196=4762,8 ^оС•сут.

2. Определяем нормируемое сопротивление теплопередаче

R_req=а•D_d+b= 0,00035*4762,8+1,4=3,067 м²•С/Вт,

где коэффициенты а и b определяют по т.4 СНиП 23-02-2003,

и принимают а=0,00035, b=1,4

3. Общее сопротивление теплопередаче ограждающей конструкции по формуле, причем должно выполняться условие: R_o≥ R_req

R_o=1/α_int+δ₁/λ₁+ δ₂/λ₂+…..+ δ_n/λ_n+1/α_ext= 1/8,7+0,005/0,23+х/0,043+0,51/0,52+ 0,02/0,76+1/23= 3,067 (м²•С/Вт)

3,067=0,115+0,022+х/0,043+0,981+0,026+0,043

х=(3,067-1,187)*0,043=0,081 (м)

Принимаем утеплитель из МВП ROCKWOOL Кавити Баттс толщиной 90 мм.

4. Определяем суммарную толщину стены:

δ = δ₁ + δ₂ + δ₃ =5+90+510+20= 625 мм

5. Определяем приведенное сопротивление теплопередаче стенового ограждения:

R_o=1/α_int+δ₁/λ₁+ δ₂/λ₂+…..+ δ_n/λ_n+1/α_ext= 1/8,7+0,005/0,23+0,09/0,043+0,51/0,52+ 0,02/0,76+1/23= 0,115+0,022+2,093+0,981+0,026+0,043=3,28(м²•С/Вт)

Приведенное сопротивление теплопередаче принятой конструкции стены больше нормируемого значения Rо>Rreq; 3,28>3,067(м²•С/Вт)

6. Тепловая инерция ограждающей конструкции:

Д=R₁•S₁+R₂•S₂+R₃•S₃+R₄•S₄= δ₁ •S₁/λ₁+ δ₂ •S₂/λ₂+ δ₃ •S₃/λ₃+δ₄•S₄/λ₄= 0,005*4,51/0,23+ 0,09*0,65/0,043+ 0,51*7,01/0,52+ 0,02*9,6/0,76= 0,098 + 1,512 + 6,875+ 0,253 = 8,738

Д= 8,738 , так как Д > 7, то стена относится к массивным ограждениям с достаточной инерционностью, и не требуется расчет стены на теплоустойчивость.

7. расчетный температурный перепад:

∆t_o=n*(t_int-t_ext)/R_o*α_int, ^оС

∆t_o= 1* (18+27)/2,59*8,7= 43/22,54= 1,91^оС< 4,0 ^оС (∆t_o<∆t_n)

Расчетный температурный перепад меньше нормируемого, требования норм по тепловой защите здания выполняются.

8. Вывод: принятое конструктивное решение наружной стены отвечает требованиям тепловой защиты здания и энергосбережения при обеспечении санитарно-гигиенических и оптимальных параметров микроклимата помещений.
