Интерпретация данных

1. Полученные кривые ВЭЗ переносятся с билогарифмического бланка на кальку и интерпретируются по палеткам Пылаева. Методика интерпретации изложена в описании лабораторной работы № 3.

2. После проведения ручной интерпретации, кривые заносятся в ЭВМ и проводится машинная интерпретация. Методика изложена в описании лабораторной работы № 3.

Требования к отчету.

В отчете приводятся краткие сведения о выполненной работе, указываются приборы, которые использовались для измерений, дается описание моделей и их геометрические параметры. Результаты интерпретации кривых зондирований даются в табличной форме. Возможный пример такой таблицы приводится ниже (таб. 4.2.).

Таблица 4.2.

№	Модель	Палеточная интерпретация					Компьютерная интерпретация					Измерения линейкой
		ρ1	ρ2	ρ3	h1	h2	ρ1	ρ2	ρ3	h1	h2	h1	h2
1	Двхслойная	50	∞		15	∞	45	100 00		14	∞	16
2	Трехсл. К	50	100	50	1,5	3	38	200	55	2	1,5	1,8	2

К отчету прилагаются бланки с записями результатов зондирований, подписанные преподавателем и кривые зондирований на кальке! Кривые с билогарифмического бланка должны быть стерты!

Контрольные вопросы

1. Как следует изменить коэффициент k установки Шлюмберже, если необходимо определить удельное сопротивление однородной проводящей среды, граничащей с непроводящей средой? Плоскость границы считаем верикальной. Установка расположена на поверхности проводящей среды и ориентирована по линии, параллельной линии пересечения границы с дневной поверхностью. Расстояние от линии разносов до границы пренебрежимо мало по сравнению с величиной разноса установки. (Например, установку для измерения ρ воды в лабораторном баке расположим непосредственно у стенки бака, параллельно ей.)

2. Что следует предпринять, если генератор выдает сигнал «Short circuit» («Короткое замыкание»), а в цепи установки никакого короткого замыкания нет?

3. Как определить мощность первого слоя (глубину воды) в двухслойной модели «вода-дно бака» не пользуясь палетками и компьютером?

4. Можно ли осуществить в лабораторном баке зондирование трехслойной среды типа Н, где вторым слоем будет лист алюминия толщиной 2 мм, а третьим слоем – непроводящее дно бака?

5. Можно ли пользоваться коэффициентами, приведенными в таблице 1 при выполнении моделирования в лабораторном баке?

6. Можно ли выполнять в баке ВЭЗ, используя переменный ток на частотах 625 Гц и 2500Гц?

4.2. Лабораторная работа № 2 «метод серединных градиентов (сг»).

Задание.

1. Собрать в баке установку СГ.

2. Провести измерения удельного сопротивления вмещающей среды (воды).

3. Провести измерения по сетке 2х5 см в средней части бака без моделей локальных включений. Рассчитать ρ_к и построить карту его распределения - «карту бака».

4. Провести измерения по такой же сетке с моделью включения (проводящего или непроводящего, по выбору преподавателя). Построить карту распределения ρ_к и карту графиков кажущегося сопротивления.

Описание работы.

Модельная установка. Для выполнения работы методом СГ используется такая же модельная установка, как и для выполнения ВЭЗ (см. описание работы №1). Так как электроды MN в методе СГ могут располагаться на линии, параллельной линии АВ, в установке используются две пары направляющих рельсов. В качестве моделей включений используются непроводящие объекты (например, кирпичи) или хорошо проводящие алюминиевые бруски.

Выполнение работы.

1. Залейте воду в бак до уровня примерно 2/3 высоты бака.

2. Установите направляющие рельсы так, чтобы их середина приходилась на центр бака.

3. Соберите установку Шлюмберже с минимально возможными разносами (MN – 1см, АВ – 3 см.) так, чтобы ее центральная точка О приходилась на центр бака. Используйте фиксирующий пруток для жесткого закрепления электродов.

3. Отрегулируйте высоту электродов так, чтобы они погружались в воду на 1-2 мм.

4. Подключите к электродам АВ генератор, а к электродам MN – измеритель.

5. Включите приборы, действуя в соответствии с инструкцией по эксплуатации аппаратуры, и проведите измерение параметра q= ∆U/I, используя переменный ток на частоте 4,88 Гц.

6. Рассчитайте значение ρ_k = k*q. Значение k можно определить по формуле (4) или взять из табл. Полученные значения должны соответствовать значениям ρ водопроводной воды: 40 -70 Омм. Выключите приборы.

7. Установите электроды А и В симметрично относительно стенок бака так, чтобы расстояние АВ составляло 70-75 см и концы электродов были погружены в воду

8. Установите электроды M и N так, чтобы расстояние между ними составляло 2 см. Используйте направляющий пруток для жесткой фиксации этого расстояния. Электроды должны быть погружены в воду на 1-2 мм.

9. Включите приборы. Выполните измерения параметра q по профилю «0», проходящему по лини АВ. Шаг профилирования - 2 см. Длина профиля должна составлять 50 см, центр его должен совпадать с центром расстояния АВ. Точки профиля удобно нумеровать от центра установки, указывая расстояния в см. (в одну сторону приписывая расстоянию знак (+), в другую – (-)). Начинайте измерения от одного из крайних пикетов, предварительно расчитав его отметку по шкале направляющего рельса. Затем установите дополнительные рельсы на расстоянии 5 см. от линии АВ. Проведите измерения по профилю «+5», и так далее с шагом 5 см до профиля «+20». Профиля нумеруются по расстоянию от линии АВ с указанием знака. Затем переставьте дополнительные рельсы на другую сторону от линии АВ и проведите измерения по профилям «-5» - «-20». Результаты записываются в журнал, форма которого приведена ниже. По измеренным значениям вычислите ρ_k= k*q. Коэффициент k определите по формуле (18). При выбранной системе записи номер профиля будет соответствовать координате y в формуле (18), а номер пикета - координате х. Вычисления можно проводить на компьютере в программе “Excel”.

10. Для записи результатов измерений можно использовать память приемника «ERA-MAX». В этом случае необходимо действовать в соответствии с инструкцией по эксплуатации аппаратуры. Однако и при использовании внутренней памяти, запись результатов в журнал обязательна!

Форма журнала для наблюдений методом СГ

Участок ___________________________

Дата_____________________

Установка ________________________

Начало набл.______________

l _AB______________ l _MN________________

Конец набл. ______________

Шаг наблюдений________________________

Погода __________________

Схема установки (указывается положение электродов по отношению к профилям, направление профилей, нумерация профилей и пикетов).

Профиль ________

№	ПК	q	k	ρк	Примечание
1	2	3	4	5	6

Оператор_________ Вычислитель_____________

Проверил ___________

11. Установите в баке модель локальной неоднородности (по указанию преподавателя) и повторите измерения по сетке 2х5 см.

12. По результатам измерений рассчитайте значения ρ_к. Вычисления можно проводить в программе «Excel». В этой же программе можно построить карту графиков для модели среды с локальной неоднородностью. Пример карты графиков приведен на рис.4.3. Графики должны быть равномерно смещены друг относительно друга и, по возможности, не пересекаться. Это достигается соответствующим выбором масштаба по оси у. В программе «Excel» сдвиг графиков можно получить, прибавляя постоянное начение кажущегося сопротивления к значениям ρ_к на каждом профиле (Рис 4.3).

Р ис.4.3. Карта графиков

Для построения карт распределения кажущегося сопротивления можно воспользоваться программой «Surfer». Пример карты распределения ρ_к приведен на рис.4.4.

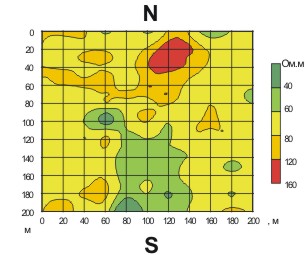

Рис. 4.4. Карта распределения кажущегося сопротивления.

Требования к отчету

В отчете приводится краткое описание работы, данные об удельном сопротивлении вмещающих пород (раствора), карта графиков и карта распределения кажущегося сопротивления.

Контрольные вопросы

1. Как следует ориентировать геофизические профили по отношению к протяженной локальной неоднородности?

2. Можно ли профиль наблюдения располагать непосредственно у питающей линии АВ? Если нельзя, то почему?

3. Как определить расстояние MN, если профилирование по методу СГ выполняется с применением установки БИЭП.

4. Как выбираются шаг профилирования и расстояния между профилями при работах методом СГ?
