3. Аппаратура метода сопротивлений и программное обеспечение
В данном разделе приведены выдержки из технических описаний и инструкций по эксплуатации аппаратуры ««ERA- MAX» и «ЭРА» (НПП «ЭРА») и инструкций по эксплуатации программы IPI2Win (Московский государственный университет).
3.1. Комплект аппаратуры «era - max»
В настоящее время в электроразведке для работ методами постоянного тока применяются весьма разнообразные комплекты аппаратуры. В Российской федерации одной из наиболее распространенных является аппаратура «ЭРА», выпускаемая в Петербурге в НПП «ЭРА». Последняя (2006 г.) модификация аппаратуры, называемая «ERA - MAX» (рис.3.1), предназначена для решения широкого круга относительно малоглубинных геологических задач. Сфера ее применения - инженерные изыскания под строительство и обследование действующих трубопроводов, дорог, гидротехнических сооружений; поиски и разведка месторождений рудных и нерудных полезных ископаемых, экология, археология, обследование фундаментов зданий и подземных сетей городского хозяйства и т.д.
В аппаратуре «ERA - MAX» могут использоваться следующие частоты: постоянный ток, 0,61; 1,22; 2,44; 4.88, 50, 100, 625; 1250; 2500 Гц. Предусмотренная автоматическая компенсация ЭДС поляризации приемных электродов и контроль качества заземлений электродов.
А
ппаратура
состоит из генератора и приемника и
позволяет использовать, как гальванический
метод возбуждения и приема поля, так и
методику БИЭП (бесконтактное измерение
электрических потенциалов). В этой
методике поле может возбуждаться и

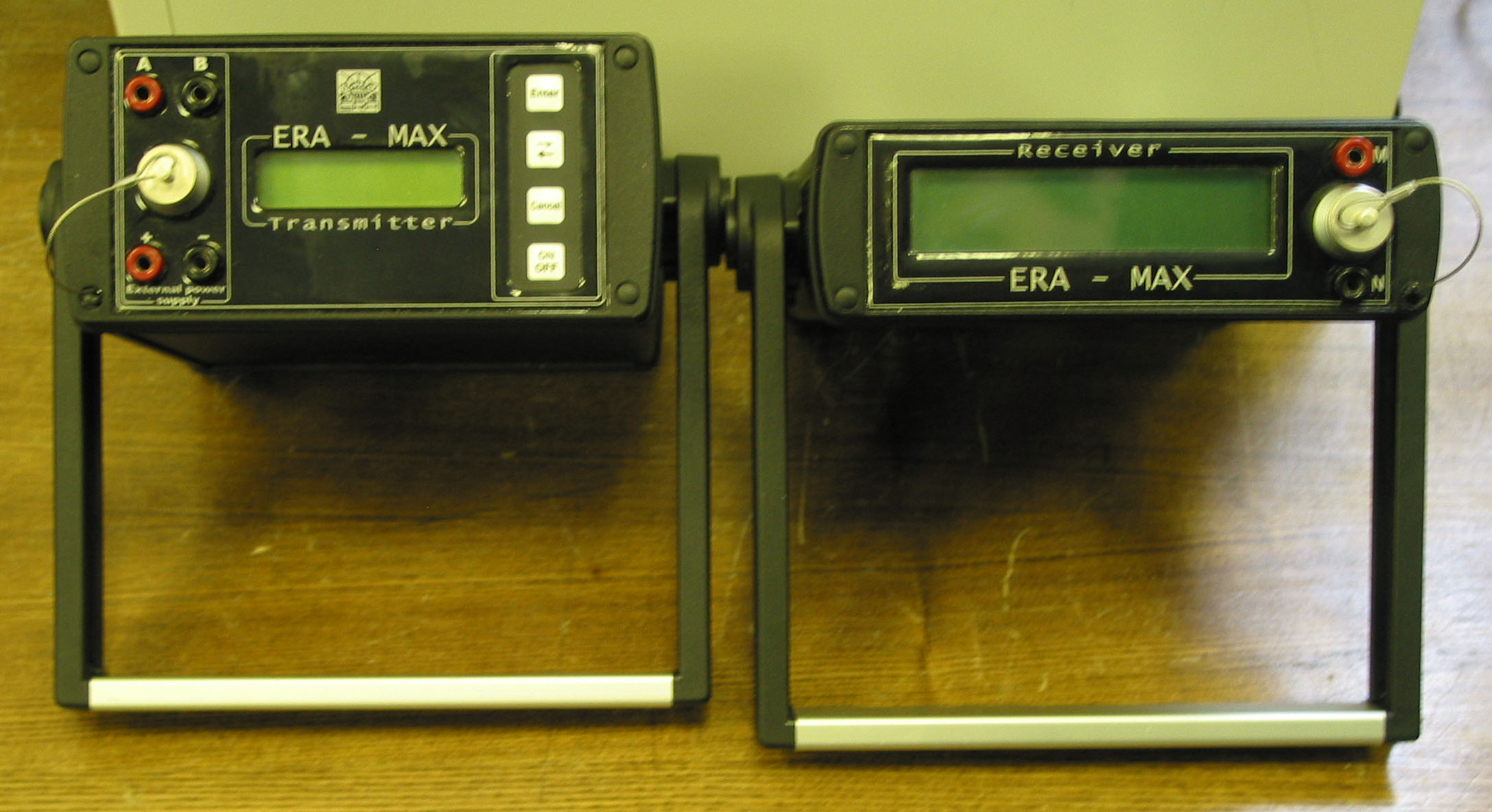

Рис.3.1. Аппаратура «ERA - MAX»
приниматься (или только приниматься) за счет емкостной связи между лежащим на поверхности экранированным проводом и землей. Разумеется, для работы в этом случае требуется достаточно высокая частота. Обычно в методике БМЭП используется частота 625 Гц. Аппаратура комплектуется специальными средствами для работы по этой методике, в состав которых входят активные приемные электроды, воздушная телескопическая антенна, стелющиеся приемные и питающие линии. Применение более низких частот, чем стандартная частота 4,88 Гц, может быть полезно и для уменьшения индукционной наводки на провода и для изучения вызванной поляризации. Аппаратура позволяет работать и индукционными методами, в этом случае можно использовать частоты 1250 и 2500 Гц. Частоты 50 и 100 Гц могут использоваться для трассировки подземных кабелей и работы с измерением техногенных полей при применении специального индукционного датчика. Кроме того, в комплект аппаратуры включена феррозондовая антенна, позволяющая использовать приемник «ERA - MAX» как магнитометр.
В аппаратуре обеспечивается аналоговая и цифровая обработка сигнала, предусмотрена память 5200 отсчетов. Для подключения к компьютеру используется интерфейс RS-232. Предусмотрен просмотр профилей и пикетов на дисплее прибора, регистрация времени и даты записи каждого пикета, а также режим мониторинга – непрерывной по времени записи (30000 отсчетов).
