3.1.4. Волоконнооптическая система передачі з одним джерелом випромінювання.

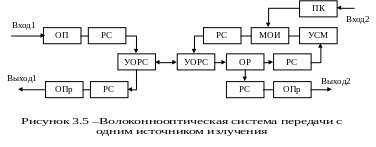

В особливих умовах експлуатації можуть бути використані методи побудови одноволоконних оптичних систем передачі за схемою на рис.3.5 В оптичному передавачі на одному кінці лінії замість напівпровідникового лазера використовується модулятор відбитого випромінювання (МОИ), пристрій зняття модуляції (УСМ) і оптичний розгалужувач із більшим відношенням потужності на виходах 1 і 2. Більша потужність надходить у модулятор відбитого випромінювання, а менша – в оптичний приймач. В оптичному передавачі прийнятий сигнал зазнає модуляції другим інформаційним сигналом. І через пристрій об'єднання й розгалуження оптичних сигналів (УОРС) надходить в оптичний кабель і далі в оптичний приймач на іншому кінці лінії.

Такі волоконнооптические системи передачі можуть бути використані в екстремальних умовах експлуатації на одному кінці лінії, тому що напівпровідникові лазери надзвичайно чутливі до нестабільності умов експлуатації.

Максимальна довжина регенераційної ділянки розглянутої одноволоконнооптической системи передачі значно менше, чим у систем, описаних вище, і визначається співвідношенням:

Де ор1, мои – відповідно загасання сигналу в оптичному розгалужувачі на виході 1 і в модулятор відбитого випромінювання, ДБ.

Довжина l4 для ор1=1 ДБ, мои=3 ДБ і наведених у пункті 2.1.1 значень інших параметрів апаратури згідно з формулою (2.6) становить:

П оказники надійності одноволоконної оптичної системи в цьому випадку визначаються головним чином надійністю оптоелектронних елементів устаткування, що перебуває в екстремальних умовах експлуатації.

3.2.Остаточний вибір структурної схеми передавача.

3.2.1. Вибір способу організації одноволоконного оптичного тракту.

При проектуванні одноволоконних оптичних систем передачі з оптимальними характеристиками вибір структурної схеми системи й використовуваних технічних засобів визначається критеріями оптимальності. Якщо критерієм є мінімальна вартість, то в оптимальній системі повинні використовуватися оптичні розгалужувачі.

Максимальна довжина регенераційної ділянки вимагає застосування оптичних циркуляторов, перемикачів, оптичних підсилювачів, когерентних методів передачі сигналу. Вимоги високої надійності й стійкості до зовнішніх впливів визначають вибір системи з оптичним джерелом на одному кінці лінії, а вимога максимального обсягу переданої інформації – системи зі спектральним ущільненням або з когерентними методами передачі.

З обліком того, що проектований оптичний передавач призначений для використання на сполучних лініях міської телефонної мережі, для нього характерні наступні критерії оптимальності:

- Вартість і простота реалізації;

- Довжина регенераційної ділянки не менш 8 км;

- Відносно низька швидкість передачі (8.5 Мбит\с).

Найкращим варіантом реалізації одноволоконної оптичної системи передачі, з погляду наведених критеріїв оптимальності, є схема волоконнооптической системи зв'язку з модуляцією по інтенсивності, із застосуванням оптичних розгалужувачів (малюнок 3.1). Дана схема відрізняється простотою реалізації оптичного передавача й приймача, невисокою вартістю пристроїв об'єднання й розгалуження оптичних сигналів (оптичних розгалужувачів). Схема забезпечує довжину регенерацион-ного ділянки до 18 км, що задовольняє вищенаведеним критеріям оптимальності.
