3. Оборудование для промышленного контроля сварных конструкций просвечиванием гамма лучами.
Просвечивание швов. Просвечиванием обнаруживают внутренние дефекты — трещины, непровары, поры, шлаковые включения. Этим способом проверяют швы ответственных изделий, например сосудов, работающих под давлением. Для просвечивания применяют рентгеновские лучи или излучение радиоактивных элементов (гамма-лучи). Эти лучи, не видимые человеческим глазом, способны проникать через толщу металла, действуя на светочувствительную фотопленку, приложенную к шву с обратной стороны.
В тех местах шва, где имеется дефект, поглощение лучей металлом будет меньше, и они окажут более сильное воздействие на чувствительную к лучам эмульсию пленки. Поэтому в данном месте на пленке после проявления будет темное пятно, по размерам и форме соответствующее имеющемуся дефекту. Снимок шва на пленке называется рентгенограммой (или гаммограммой) шва. Обычно просвечивают 10—25% общей длины швов. В особо ответственных конструкциях просвечивают все швы.
Для просвечивания применяют рентгеновские аппараты, состоящие из специального трансформатора с выпрямителем и особой лампы — рентгеновской трубки.

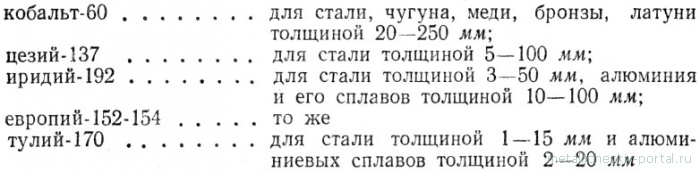

В качестве источников гамма-лучей используют следующие радиоактивные вещества:
Кобальт-60 обладает наиболее жесткими, сильно проникающими лучами, поэтому применяется для просвечивания тяжелых металлов большой толщины. Остальные изотопы имеют значительно более мягкое излучение и используются для меньших толщин. Наиболее мягкое (приближающееся к рентгеновскому) излучение дает тулий-170, используемый для просвечивания малых толщин и легких сплавов.
Определение дефектов при просвечивании гамма-лучами металла толщиной хуже, чем при просвечивании рентгеновскими лучами. Поэтому гамма-лучи используют только в тех случаях, когда рентгеновские лучи применить нельзя из-за формы изделий, малой доступности шва или слишком большой толщины металла.
Однако просвечивание гамма-лучами имеет и ряд преимуществ перед рентгеновским, а именно: обеспечивается возможность просвечивания труднодоступных мест на изделии; возможность просвечивания швов одновременно в нескольких точках; возможность контроля кольцевых швов из одной точки; безотказность и длительность (несколько лет) работы радиоактивных препаратов; простота, невысокая стоимость и легкость транспортировки просвечивающей установки. Просвечивание рентгеновскими и гамма-лучами выполняет только специально обученный персонал. Радиоактивное и гамма-излучение опасно для человеческого организма при длительном воздействии на него. Поэтому при просвечивании применяются специальные меры защиты обслуживающего персонала и окружающих лиц от действия этих лучей (свинцовые контейнеры, экраны и пр.).

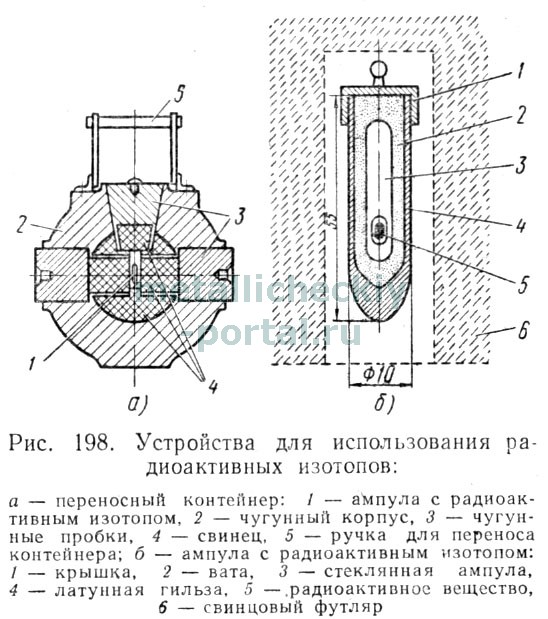

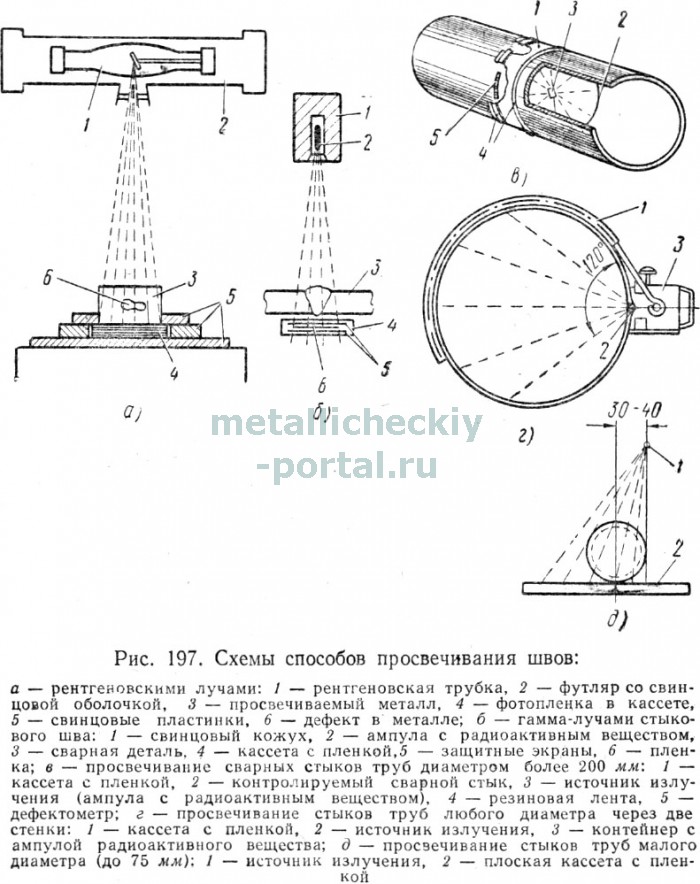

Схемы способов просвечивания сварных швов показаны на рис. 197. На рис. 198, а показан переносный защитный контейнер, а на рис. 198, б - ампула для радиоактивного вещества.
Для рентгеновского просвечивания применяют промышленные установки РУП-120-5 и РУП-200-5. Для просвечивания гамма-лучами — установки (дефектоскопы) ГУП-Со-0,5-1; ГУП-Со-5-1 и ГУП-Со-50. Используются также дефектоскопы РИД-21-Г (рис. 199) конструкции Института радиационной техники, имеющие облегченные контейнеры не из свинца, а из вольфрамового сплава.
ГОСТ 7512-55 установлены условные обозначения дефектов швов, обнаруживаемых при расшифровке рентгено-и гаммограмм: П — газовые включения (поры); Ш — шлаковые включения; Н — непровары; НС — непровар сплошной; Тп — трещины поперечные; Тпр — трещины продольные; Тр — трещины радиальные.
По характеру распределения дефекты делятся на следующие группы: А — отдельные дефекты; Б — цепочка дефектов; В — скопление дефектов. Например, запись на рентгенограмме длиной 100 мм— ПБ-1-15, Тп-4-1, Ш-0, Н-0 означает, что на участке шва 100 мм выявлены: цепочка пор размером 1 мм на протяжении 15 мм; одна поперечная трещина длиной 4 мм; шлаковых включений и непроваров не обнаружено.
