Математические основы и технические реализации способов формирования изображения на экране и бумаге.

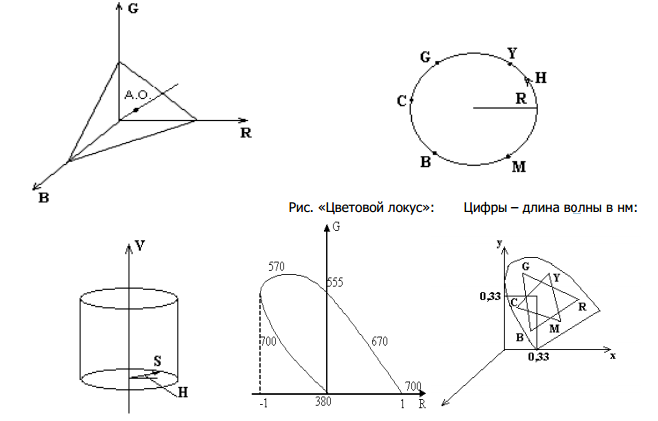

Световая модель – способ представления цвета. Модели: RGB, HSV, CMYK. Существуют три закона Грассмана: 1. Закон трехмерности : любой цвет может быть представлен цветом трех его составляющих, если они линейно независимы. 2. Закон непрерывности: для любого цвета можно найти бесконечно близкий к нему. 3. Закон аддитивности: цвет источника света не зависит от спектрального состава этого света и может быть представлен как сумма цветовых компонент его составляющих. Ахроматическая ось. На ней цвет монохромный – оттенки серого.
H – Hue – тон; S – Satura – насыщенность; V – Value – яркость.

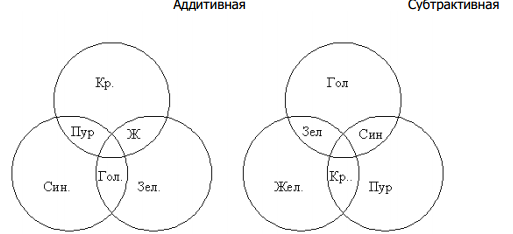

Существуют 2 модели:
Голубая краска задерживает все красные лучи, жёлтая-все синие. Профиль устройства содержит все параметры, связанные с воспроизведением (координаты базовых цветов). Цветовая температура – температура абсолютно черного тела, свечение которого равно свечению белого цвета устройства. (Солнце – 6500К, Лампа накаливания - 2800К)
Разрешение: 1. Разрешение оригинал – процесс сканирования, фотографирования – pixel per inch (ppi) часто используют dpi – не совсем верно; 2. Разрешение вывода – точки на длину – dpi (здесь правильно); 3. Линеатура – lpi – кол-во элементов разложения на единицу длины.
Разрешения сканирования д.б. в 1.5 раза
больше, чем разр. вывода Ppi = 1.5 * dpi.

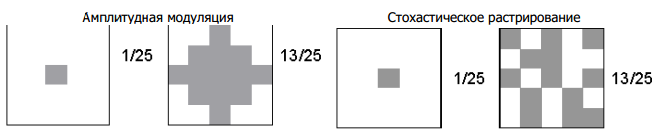

Принтер: 3 способа растрирования: амплитудная модуляция (АМ), частотная модуляция (ЧМ), стохастический растр.
Логическая и программная организация системы ввода-вывода, способы организации обмена, функции драйверов устройств.
Два аспекта: Работа с ПУ; Взаимодействие с драйверами ПУ. Драйвер – часть ОС, которая представляет той или иной интерфейс к определенному типу ПУ.

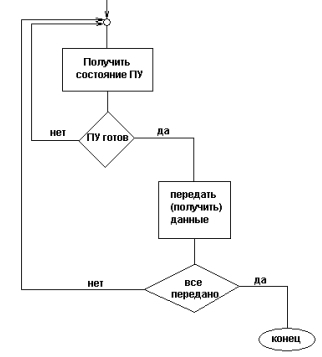

П
рограммный
несовместимый ввод/вывод
Весь контроль состояния устройства выполняется программой. Центральный процессор постоянно занят этой программой. Программный несовместимый ввод/вывод – программа занята обменом (pooling). Все операции взаимодействия с ПУ управляется с помощью ЦП – самый неэффективный способ I/O. Используется в простых системах управления с небольшими потоками данных.

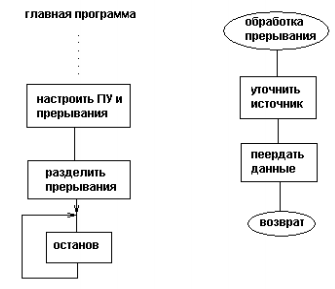

Ввод/вывод по прерыванию – самый эффективный способ
Такой обмен используется для устройств небольшого быстродействия.

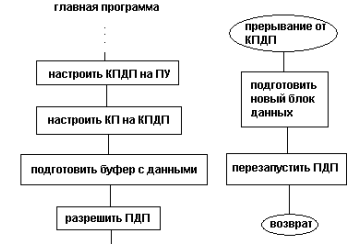

Ввод/вывод с использованием прямого доступа в память
КПДП – контролер прямого доступа в
память.КП – контролер прерываний. ПДП
– прямой доступ в память После настройки
ПУ и КП входит настройка ПДП. Контроллер
DMA генерирует прерывание как завершения
передачи подготовленного блока. Процедура
обрабатывается прерыванием включая
подготовку нового блока данных для DMA
и настройки DMA для пересылки нового
блока. Прерывание возникает после
передачи блока. Используется почти, во
всех ПУ.

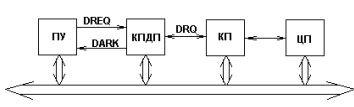

DREQ – запрос на доступ
DARK – подтверждение запроса
DRQ – запрос на прерывание от КПДП

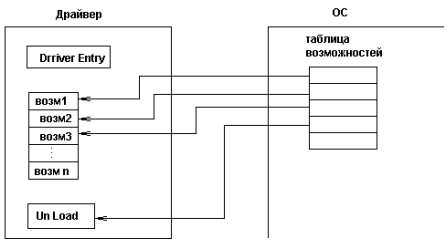

Функциональная структура драйвера ПУ
Набор действий обеспечивает драйвер устройства. Драйвер представляет из себя программу. Она останавливает в ОС указатель на собственные возможности и после этого остается в памяти. Драйверы виртуальных устройств: VDD – виртуальные драйверы устройств (для 16- битн. приложений); GDI – драйверы графических устройств; WDM – драйверы устройств. Универсальный драйвер не преобразует данные, но позволяет обращаться к ресурсам устройства.
При выполнении функции Driver Entry она устанавливает в таблице возможностей указатель на функции драйвера. Функция UnLoad отчищает соответствующие строки таблицы возможностей.
Теория автоматов (Смирнов Г.Б.)
