2.5 Расчет искусственного освещения ……………. (укажите, какого участка, отделения или пролета) цеха

Освещение рабочих поверхностей на участке цеха осуществляется в основном прямым светом от источников, поэтому согласно [13] для необходимого общего равномерного освещения принимаем точечный метод расчета.

При выполнении работ не требуется точное различение цветов, поэтому, согласно [14], для освещения принимаем газоразрядные лампы ДРЛ.

Светильники располагаем выше мостовых кранов, на уровне стропильных ферм. Высота подвеса светильников (h_p) будет:

h_p = H – 0,8, м,

где Н – высота от пола до стропильных ферм (высота участка цеха), м;

0,8 – расположение условной рабочей поверхности, м.

Для фактических условий участка цеха согласно [13] наиболее рациональными по КПД и отвечающими ПУЭ по пожарной опасности являются светильники, приведенные в табл. 2.12.

Таблица 2.12

Типы светильников и их характеристики

Тип светильника	Мощность лампы, Вт		Оптимальное значение l / hp = , где l – расстояние между светильниками
	Наименьшая	наибольшая
СД2ДРЛ С34ДРЛ С35ДРЛ	125 250 125	1000 1000 500	1,30 – 1,8 0,8 – 1,2 0,5 – 0,7 – приведены с учетом допустимых колебаний

Принимаем расположение светильников по вершинам квадратов, как более рациональное [13].

Согласно [13] количество рядов светильников (n) в пролете может быть:

до двух, при ширине пролета пролета до 12 м (для узких помещений

допускается один ряд).

n = 2, при ширине пролета 12 - 18 м;

n = 2 - 3, при ширине пролета 24 м;

n = 3 - 4, при ширине пролета 30 м.

Расстояние от светильников до стен принимаем l/2 [13].

Для пролета шириной. . . . . м принимаем n рядов светильников.

Тогда фактическое расстояние между рядами светильников (l΄ ) определится из уравнения

В = l′/2 + l′/2 + (n-1)l′,

l′ = . . . . ., м,

l′/2 =. . . . ., м,

где В – ширина пролета участка цеха, м

Количество светильников в одном ряду (m) определяется из уравнения

L = l′′/2 + l′′/2 + (m -1)l′′ ,

где L – длина пролета участка цеха, м;

l′′ – фактическое расстояние между светильниками в ряду m;

l′′ = l′, т.к. светильники расположены по вершинам квадратов.

Определяем фактическое значение (λ_ф)

λ_ф = l′/h_p.

Выбираем светильник . . . . . . . . . ., у которого λ = λ_ф (λ – в табл.2.12.).

Вычерчиваем схему расположения светильников. Ниже представлены примеры выполнения этих расчетов и на рисунке 1 – расположение светильников на участке цеха.

Например, пролет шириной (В) =18 м, длиной (L) = 72 м.

Принимаем число рядов светильников (n) = 2. Фактическое расстояние между рядами светильников (l′) будет

В = l′/2 + l′/2 + (2-1)l′ = 18;

l′ = 9м; l′/2 = 4,5м; l′′= l′

К оличество светильников в одном ряду (m) будет L = l′′/2 + l′′/2 + (m -1)l′′ = 72 = 9/2 + 9/2 + (m –1) l′′ ; m = 8

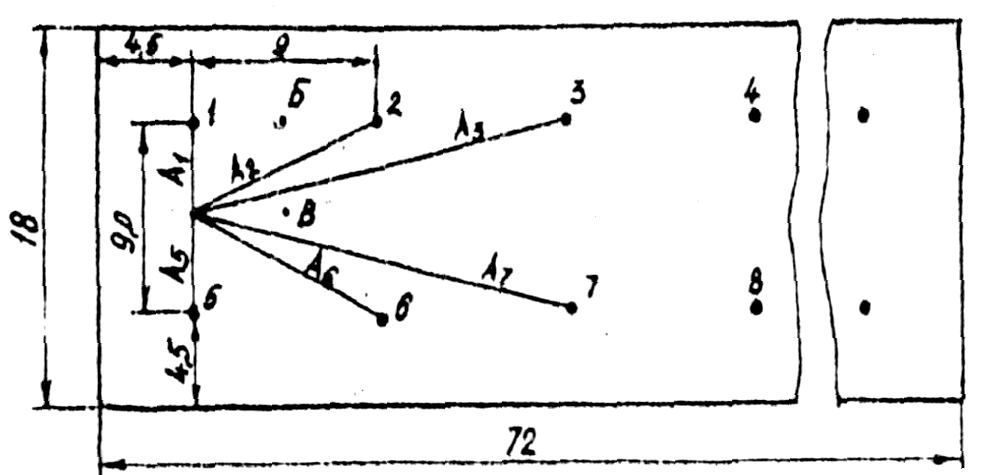

Рисунок 1. Схема расположения светильников на участке цеха

На расчетную схему, как на примере (рис.1), наносим три контрольные точки, расположенные на рабочей поверхности. Определяем расстояния от этих точек до проекций светильников на рабочую поверхность. Светильники на схеме пометить цифрами 1, 2, 3 и т.д.

ВНИМАНИЕ! Светильники, расположенные от контрольных точек на расстоянии более 20м – не учитывать, т.к. освещенность от них приближается к нулю.

Результаты расчета сводятся в табл. 2.13. Для того, чтобы исключить нагромождения на расчетной схеме, затрудняющие расчет, рекомендуется вычертить на черновиках 3 отдельные расчетные схемы, на одной из которых определять расстояния от точки А, другой – Б, третьей –В, так, как показано на рис.1 для точки А.

По графикам изолюкс (рис.2) [13] для принятых светильников, высоты их подвеса (h) и расстояний (А₁, А₂, и т.п., табл.2.13),обозначенных на рис.2 буквой d, определить е_ус. и Σе_ус. для каждой контрольной точки. Результаты внести в табл.2.13.

Таблица 2.13
