Журнал тригонометричного нівелювання

Станція А		ІІІ
	Точка візування	1
	Відліки з ВК
	КЛ
	КП
	МО=(КЛ+КП)/2
	v=(КЛ-КП)/2
	Відліки з віддалемірними штрихами:
	l1
	l2
	n=l1-l2
	d=Kn
	h=dtgv
	in
	q
	h= h+in - V

Сторінка 20 Визначення відмітки чистої підлоги другого поверху будинку

Порядок виконання роботи:

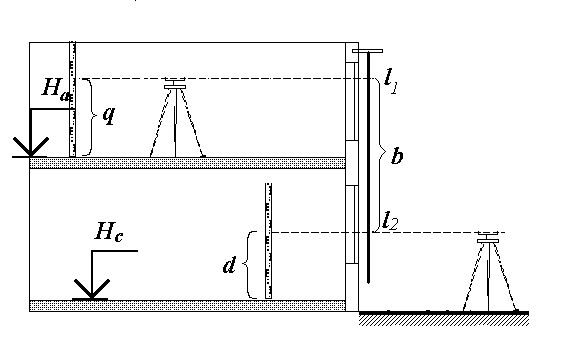

1. Встановити нівелір в робоче положення в заданій викладачем точці А.

2. Встановити рейку на першому поверсі, та взяти відліки по ній.

3. Визначити горизонт інструменту.

4. На другому поверсі будинку закріпити стальну стрічку та взяти по ній відліки на першому та другому поверхах.

5. Встановити нівелір в робоче положення в заданій викладачем точці В на другому поверсі та взяти відліки по стальній стрічці та рейці встановленій на другому поверсі.

6. За схемою виконати обчислення, визначивши позначку другого поверху.

d=_______;

q =_______;

l₁=_______;

l₂=_______;

Г_і=H_c + d =______+______=______;

H_a=(l₂ - l₁) + Г_і – q =(_______)-(_______)+______-______=________;

Сторінка 21 Вимірювання вертикальних кутів

Послідовність виконання роботи:

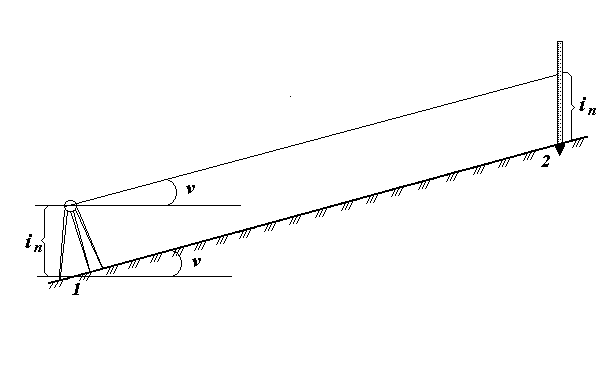

Кутом нахилу називають кут між горизонтальною площиною і напрямком на необхідну точку. Прийнято називати кути нахилу вертикальними. Якщо точка, на яку необхідно визначити кут нахилу, розміщена вище центру вертикального круга, то кут нахилу буде із знаком плюс, а якщо нижче — мінус.

Залежно від конструкції теодоліта поділки на лімбі вертикального круга можуть бути розмічені по різному. У зв’язку з цим необхідним і важливим моментом при вимірюванні вертикальних кутів є визначення місця нуля вертикального круга (МО ВК). МО ВК — відлік з вертикального круга, при якому візирна вісь зорової труби горизонтальна і бульбашка рівня при алідаді ВК знаходиться в нуль пункті.

В процесі вимірювання кутів нахилу визначають і МО ВК. Для цього встановлюють теодоліт в робоче положення, наводять центр сітки ниток на добре видиму точку, приводять бульбашку рівня при алідаді ВК в пункт нуль і знімають відлік з вертикального круга. Далі переводять трубу через зеніт і проводять такіж операції при другому положенні ВК.

Місце нуля МО вертикального круга на кут v нахилу визначають за відповідними формулами залежно від конструкції теодоліта.

Постійне значення місця нуля є контролем вимірювань, тому необхідно визначити його декілька разів на різні точки місцевості.

Усі значення відліків при вимірюванні вертикальних кутів записують в журнал, який може бути суміщений з журналом горизонтальних кутів, або в окремі таблиці.

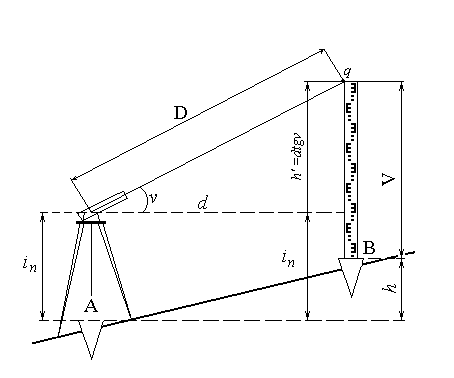

Схема вимірювання вертикальногокута
