Сторінка 18 Розрахунок, розбиття і закріплення основних елементів кривих на трасі
У вершин кутів повороту траси проводять розбиття кривих. Радіуси кривих для кожного споруди стандартні і приймаються згідно з технічними умовами проектування.

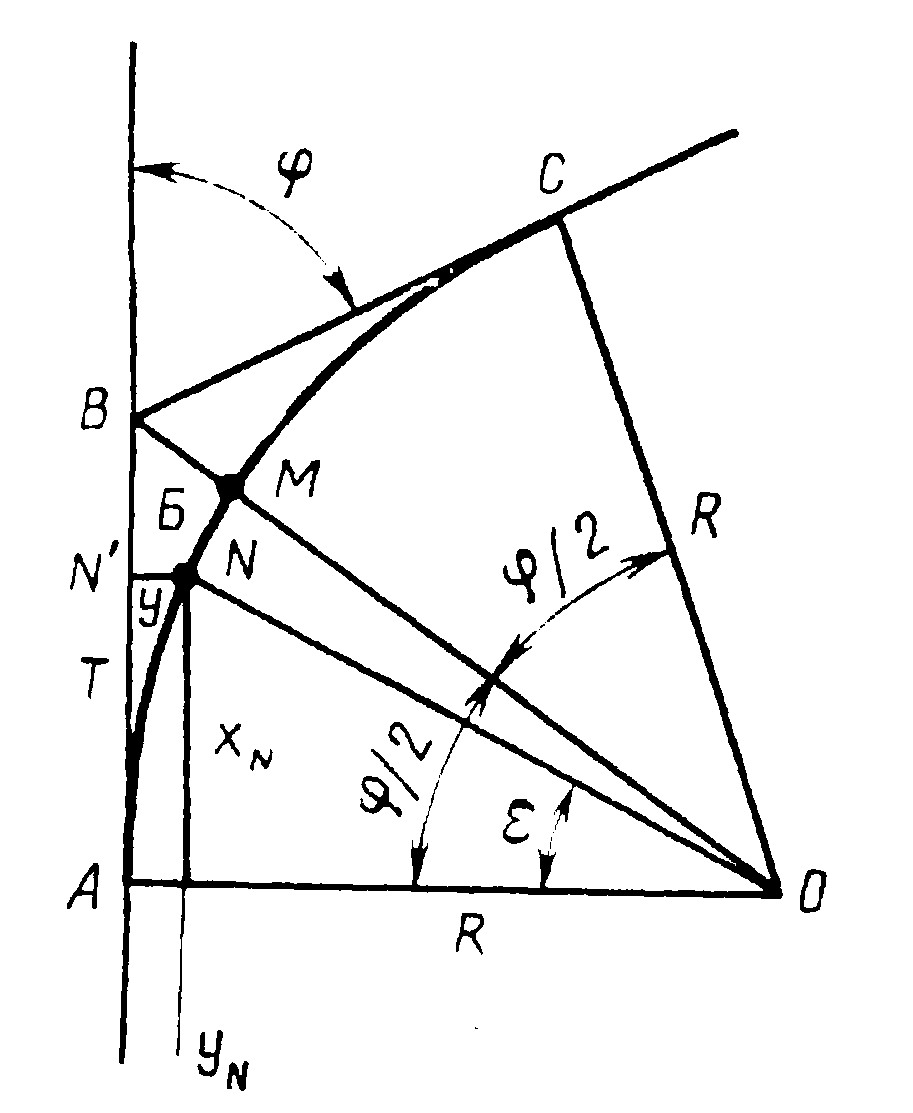

При зміні напряму траси АВ на ВС. вісь майбутньої споруди розташовується по дотичній обидва напрями кривої АМС, яка називається закругленням кругової кривої. З мал. слідує, що центральний кут АОС рівний куту повороту траси; відрізок ОВ є бісектрисою кута . Таким чином, точка М розташована в середній частині дуги. Точки А, М, С є головними точками кругової кривої і називаються початком (НК.), серединою (СК) і кінцем (КК) кривої.
Для розбиття на місцевості головних точок кругової кривої необхідно крім кута повороту і її радіуса визначити значення наступних чотирьох величин, які називають основними елементами кругової кривої.
довжини відрізків дотичних АВ=ВС= Т, які називають тангенсами:
;
довжину кривої ЛМС=К;
;
відстань ВМ =Б від вершини кута до середини кривий, яку називають бісектрисою:
;
звідки
;
домер Д=2Т-К. Значення Т, К, Б і Д знаходять в спеціальних таблицях по заданому радіусу R і куту повороту траси або визначають при допомозі мікрокалькулятора.
Оскільки по трасі розбивається пікетаж, то потрібно визначити пікетажні найменування початку НК. і кінця КК кругової кривої (вставити криву в пікетаж).
Для цього спочатку визначають пікетажні найменування вершини кута повороту ВУ, після чого знаходять пікетажні найменування початку і кінця по наступних формулах: НК=ВУ -Т, КК=НК+ДО.
Для контролю повторно обчислюють пікетажні найменування кінця кривої по одній з наступних формул:
КК=НК+2Т-Д, КК=ВУ+Т-Д.
|
|
= |
|
= |
|
|
R= |
|
|
Т= |
|
|
К= |
|
|
|
|
|
ВО= |
|
|
Б= |
|
|
Д= |
|
|
ВУ= |
|
|
КК= |
|
|
НК= |
Сторінка 19 Визначення перевищень тригонометричним нівелюванням
Порядок виконання роботи:
Встановити теодоліт в робоче положення в заданій викладачем точці А.
Виміряти висоту приладу in рулеткою або рейкою (вертикальну відстань від верху кілочка до центру горизонтальної осі обертання зорової труби.
Навести при крузі зліва зорову трубу на рейку середньою лінією сітки на задані викладачем висоти наведення і зняти відліки та віддалемірними (нижньою і верхньою) лініями сітки, а також з вертикального круга відлік КЛ, при бульбашці циліндричного рівня вертикального круга на середині, і записати їх в таблицю.
Навести на ті ж відліки середню лінію сітки при крузі справа (КП) і зняти відлік з вертикального круга.
За відліками КЛ і КП обчислити місце нуля МО і кут нахилу v за відомими формулами. Однакові значення місця нуля є контролем правильності вимірювань.
За відліками нижнього і верхнього віддалемірних штрихів знайти різницю n і віддалемірну відстань до рейки D.
За обчисленим кутом нахилу v і відділемірною відстанню D визначити h.
Знайти перевищення точки розміщення рейки над станцією за формулою. Контролем вимірювань і обчислень є отримання значень перевищень h при двох висотах q наведення на рейку, які повинні бути рівними.
Визначити висоту точки розташування рейки Н по формулі Н=Нст+h, де Нст — висота станції.
