27. Выбор рода тока

При намагн-ии ОК применяют постоянный, переменный и импульсный ток. Считают, что пост-ый ток наиболее удобен для выявления внутренних дефектов, находящихся на глубине 2-3мм от пов-ти объектов. Однако детали с толщиной стенки более 20мм не следует намагн-ать пост-ым полем, т.к. такие детали трудно размагнитить после контроля. Такие дефекты можно обнаружить с помощью переменного и импульсного тока, если амплитуду увеличить в 1,5-2 раза по сравнению с амплитудой тока, рассчит-ой для выявления пов-ых дефектов. Это справедливо как для контроля СПП, так и СОН. Для создания требуемой напряж-ти магн поля при намагн-ии объектов путем пропускания тока необходимы большие плотности токов. В этом случае применяют импульсный ток. Импульсный ток уменьшает вероятность прижогов, которые опасны как зародыши будущих дефектов.

Ув-ие глубины промагн-ия достигается путем повторного трех - пятикратного намагничивания импульсами одного направления. Это объясняется тем, что дифференциальная магнитная проницаемость верхнего слоя объекта достигает стабильной величины после трех – пяти импульсов тока.

Замечание

Дефектоскопы, в которых намагн-ие изд-ий осущ-ся переменным, выпрямленным или импульсным токами, при контроле СОН должны обеспечивать выкл-ие тока в момент вр-ни, при кот зн-ие остаточной инд-ии составляет не менее 0,9 ее макс зн-ия для данного мат-ла при выбранном режиме.

В дефектоскопах при контроле СОН не допускается использовать в качестве намагничивающих устройств электромагниты постоянного тока, а также устройства, в которых снижение магнитного потока от максимального значения до нуля происходит в течение времени, превышающем 5 мс.

28. Выбор способа намагничивания в зависимости от направления распространения дефектов в изделии

Выбирают такой способ намагничивания, чтобы угол между направлением намагничивания и направлением распространения дефектов был близок к 90º. Чувствительность метода значительно ухудшается, если º, а при близком к 0º не удаётся обнаружить даже крупные дефекты, т.к. такие дефекты не создают возмущения магнитного потока.

Если ориентация дефекта неизвестна, то объект намагничивают как минимум в двух перпендикулярных направлениях. При одном из них режим намагничивания увеличивают в 1,41 раза.

Разноориентированные дефекты в изделии можно обнаружить и применяя комбинированный вид намагничивания. При этом вектор напряжённости результирующего поля поворачивается или вращается. В некоторые моменты вектор H₀ перпендикулярен направлению распространения дефектов.

Комбинированный вид намагничивания осуществляют только при контроле СПП.

29. Уровни чувствительности.

При магнитопорошковой дефектоскопии (МПД) принято 3 условных уровня чувствительности: А, Б, В.

Условные уровни чувствительности	Минимальная ширина раскрытия дефекта, мкм	Минимальная длина дефекта, мм
А Б В	2,0 10,0 25	0,5

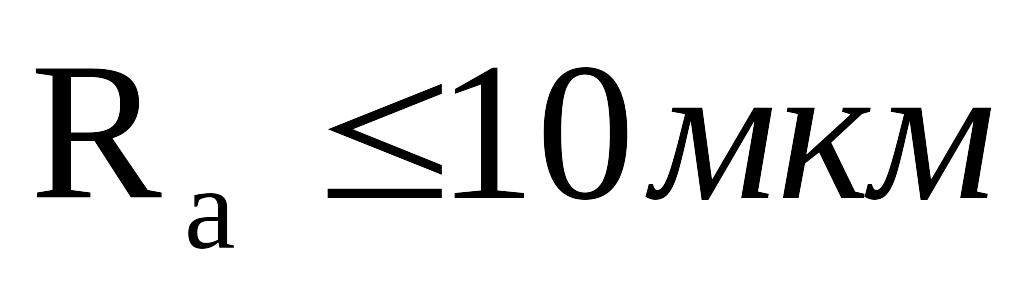

Уровни чувствительности называются условными, т.к. определены для дефектов в форме щели с параллельными стенками, перпендикулярными поверхности детали. Согласно ГОСТ 21105-87, условный уровень чувствительности может быть достигнут при шероховатости поверхности , а Б и В – при .
