2.5 Частота дискретизации ацп
Аналоговый сигнал является непрерывной функцией времени, в АЦП он преобразуется в последовательность цифровых значений. Следовательно, необходимо определить частоту выборки цифровых значений из аналогового сигнала. Частота, с которой производятся цифровые значения, получила название частота дискретизации АЦП.
Непрерывно меняющийся сигнал с ограниченной спектральной полосой подвергается оцифровке (то есть значения сигнала измеряются через интервал времени T - период дискретизации) и исходный сигнал может быть точно восстановлен из дискретных во времени значений путём интерполяции. Точность восстановления ограничена ошибкой квантования. Однако в соответствии с теоремой Котельникова-Шеннона точное восстановление возможно только если частота дискретизации выше, чем удвоенная максимальная частота в спектре сигнала.
Поскольку реальные АЦП не могут произвести аналого-цифровое преобразование мгновенно, входное аналоговое значение должно удерживаться постоянным по крайней мере от начала до конца процесса преобразования (этот интервал времени называют время преобразования). Эта задача решается путём использования специальной схемы на входе АЦП - устройства выборки-хранения - УВХ. УВХ, как правило, хранит входное напряжение на конденсаторе, который соединён со входом через аналоговый ключ: при замыкании ключа происходит выборка входного сигнала (конденсатор заряжается до входного напряжения), при размыкании - хранение. Многие АЦП, выполненные в виде интегральных микросхем содержат встроенное УВХ.
3. Классификация ацп

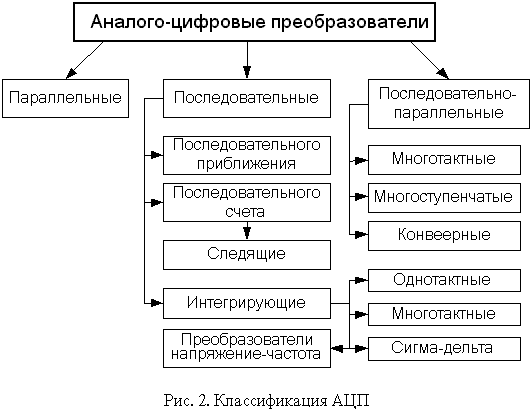

Обычно принято классифицировать АЦП на последовательные, параллельно-последовательные и параллельные. Классификация представлена ниже на рис.2.
3.1 Параллельные ацп прямого преобразования
Параллельные АЦП прямого преобразования, полностью параллельные АЦП, содержат по одному компаратору на каждый дискретный уровень входного сигнала. В любой момент времени только компараторы, соответствующие уровням ниже уровня входного сигнала, выдают на своём выходе сигнал превышения. Сигналы со всех компараторов поступают либо прямо в параллельный регистр, тогда обработка кода осуществляется программно, либо на аппаратный логический шифратор, аппаратно генерирующий нужный цифровой код в зависимости от кода на входе шифратора. Данные с шифратора фиксируются в параллельном регистре. Частота дискретизации параллельных АЦП, в общем случае, зависит от аппаратных характеристик аналоговых и логических элементов, а также от требуемой частоты выборки значений.
Большинство высокоскоростных осциллографов
и некоторые высокочастотные измерительные
приборы используют параллельные АЦП
из-за их высокой скорости преобразования,
которая может достигать 5Г (5х109)
отсчетов/сек для стандартных устройств
и 20Г отсчетов/сек для оригинальных
разработок. Обычно параллельные АЦП
имеют разрешение до 8 разрядов, но
встречаются также 10-ти разрядные версии.
Параллельные АЦП прямого преобразования
- самые быстрые, но разрешение более 8
бит влечет за собой большие аппаратные
затраты (
компараторов). АЦП этого типа имеют
очень большой размер кристалла микросхемы,
высокую входную ёмкость,
и могут выдавать кратковременные ошибки
на выходе. Часто используются для видео
или других высокочастотных сигналов,
а также широко применяются в промышленности
для отслеживания быстро изменяющихся
процессов в реальном времени.

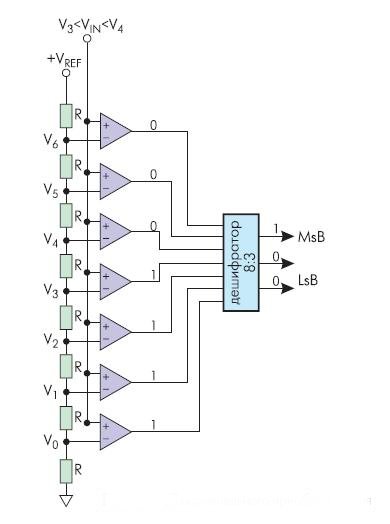

Рис.3. АЦП параллельного преобразования
Рис.3. показывает упрощенную блок-схему 3-х разрядного параллельного АЦП (для преобразователей с большим разрешением принцип работы сохраняется). Здесь используется массив компараторов, каждый из которых сравнивает входное напряжение с индивидуальным опорным напряжением. Такое опорное напряжение для каждого компаратора формируется на встроенном прецизионном резистивном делителе. Значения опорных напряжений начинаются со значения, равного половине младшего значащего разряда (LSB), и увеличиваются при переходе к каждому следующему компаратору с шагом, равным VREF /23. В результате для 3-х разрядного АЦП требуется 23-1 или семь компараторов. А, например, для 8-разрядного параллельного АЦП потребуется уже 255 (или (28-1)) компараторов.
С увеличением входного напряжения компараторы последовательно устанавливают свои выходы в логическую единицу вместо логического нуля, начиная с компаратора, отвечающего за младший значащий разряд. Можно представить преобразователь как ртутный термометр: с ростом температуры столбик ртути поднимается. На рис.2 входное напряжение попадает в интервал между V3 и V4, таким образом 4 нижних компаратора имеют на выходе "1", а верхние три компаратора - "0". Дешифратор преобразует (23-1) - разрядное цифровое слово с выходов компараторов в двоичный 3-х разрядный код.
Параллельные АЦП - достаточно быстрые устройства, но они имеют свои недостатки. Из-за необходимости использовать большое количество компараторов параллельные АЦП потребляют значительную мощность, и их нецелесообразно использовать в приложениях с батарейным питанием.
