ВВЕДЕНИЕ

В настоящее время , система связи , которая является одним из столпов социального развития. Международная сеть передачи данных через 1990-е годы , разделяет то, что привлекло вконце информацию, такую ​​как растущий спрос на телекоммуникационные и Интернет- феноменом Несколько увеличилась . Пропускная способность каналов связи для будущего роста намного превысил самые смелые ожидания .

Их мощность и современные коммуникационные сети создает новые требования. Как правило, передача информации , человеческое общество нуждается лишь в систему волоконно-оптической связи (стекло) на основе признанной встречи возможного .

Основным преимуществом ВОЛС к высокой помехоустойчивостью ; качества длинной линии передачи и корреляция ; параметры стабильности воспроизведения канала ; Цифровой строительство сети ; И самое главное - очень технико-экономические показатели .

Многоканальные системы волоконно-оптической передачи ( ВОСП) широкое основание и региональные федеральные сети , а также городские земли между линии УАТС используется для подключения устройств . О.М. пояснил, что есть очень широкая полоса пропускания . Вода оптический солитон линии , в частности , экономическая эффективность .

Исходя из вышесказанного , мы добавили еще пропускная способность воспроизведения будет определять окончательный работа состоит из целей в области развития .

Для достижения этой цели необходимо выполнить следующие задачи :

• искать наиболее эффективные пути повышения громкости ;

• Выбор коммуникационные технологии и системы передачи бизнес костяк , который является ;

• Выберите , параметры OLT элементов , рассчитанные ;

• структурные и функциональные системы передачи цепи , используя приемник , передатчик и повторного развития ;

• оценка параметров базовой линии , установленных ;

Решение задачи упоминалось может быть достигнуто , например, играет основную техническую разработку в подготовке коридора увеличилась.

Актуальность магистерской диссертации , следующие должны быть документированы. Первый и дисциплина , " системы передачи волоконно-оптические , " специализируется студенты в исследованиях, связанных с учебным процессом могут быть использованы. Во-вторых, учебники, публикация, распространение , а его систематизация и стандартизация работы срочно требуется . В-третьих, более известный какСПП ( nextgenerationnetworks ) развитие сети , как ожидается . Они основаны на технологии пакетной , и они прозрачны оптических каналов слой может опираться непосредственно . WDM технологии легко доступны .

Таким образом, увеличение пропускной способности воспроизведения тема дипломного проекта Важно разработать методику для развития Конституции .

1. ОБЩИЕ ПОЛОЖЕНИЕ ПО ПРОЕКТИРОВАНИЮ ВОЛОКОННО-ОПТИЧЕСКИЙ ЛИНИЙ СВЯЗИ.

При проектировании ВОЛС необходимо учитывать потребности потенциальных пользователей линии связи. Для этого необходимо учитывать следующие факторы:

1. Распределение бюджета должно быть оптимальным

2. Расчет на будущее: проектирование должно иметь учет возможности дополнения/модернизации как отдельной части маршрута, так и всей магистрали – современные технологии позволяют производить переход к следующей ступени(или, при необходимости, наоборот) систем передачи/приема быстро и легко за счет внесения дополнительных плат в аппаратуру, либо замены старых блоков новыми.

3. Выбор схемы маршрута: проектировать магистраль следует с учетом современных и возможных требований к связи. К примеру, при наличии в окрестности развязывающего узла аэропорта, стоит посчитать актуальность отдельного выноса для обеспечения связи аэропорту внутри своих подразделений, и с внешней сетью. Выбранная топология всей сети и отдельных ее узлов позволяет наиболее выгодно распределить нагрузку на сети. В областях скопления населенных пунктов следует организовать развязывающие пункты, к которым можно подвести удаленные пункты связи.

4. Альтернативный путь следует прокладывать по тем же принципам, так как в случае отказа основного – вся нагрузка ложится на запасной. Все имеющиеся маршруты перенаправляются на узлы альтернативного пути, без изменения требований к качеству и скорости обработки и передачи информации.

5. Необходимо оптимально выбрать аппаратную часть проекта. Необходимо тщательно подбирать типы оптических разъемов, устанавливаемых на оптических компонентах (передатчики, приемники, оптические делители), и типы волоконно-оптических кабелей (в соответствии с решаемыми задачами).

Возможности оптической связи .

Волоконно-оптические линии связи - информация , "волокно" , оптический волновод dielyektrik передается в типе связи.

, В настоящее время много для передачи данных на оптических волокон , а также наиболее перспективным среди самой совершенной физической средой и передачи на большое расстояние , как прокрутка . Это черты, присущие основания полагать, из ряда оптических волноводов .

1.1 Физические свойства .

1 . Высокая несущая частота ( Fo = 10 ** 14 Гц) в связи с , широкополосный оптический сигнал . Это оптических линий связи около 10 ** 12 бит / сек или скорость терабит / с можно передавать данные . Другими словами, один стакан на 10 миллионов телефонов и один миллион видео передается . Световые волны могут независимо способствовать тот же кабель , таким образом, может увеличить скорость передачи данных путем передачи информации в двух направлениях. Кроме того, волоконно-оптическая связь оптика обеспечивает в два раза пропускную способность двух разных поляризаций , световые сигналы могут рекламировать . Сегодня , волоконно-оптический трафика как диапазон плотности информации .

2 . Очень низкий (по сравнению с другими жидкостями ) , кашемир световой сигнал ослабления . Лучшим примером любого ослабления оптического сигнала возобновляемой России построить 100 км ссылку обеспечивает 1,55 мкм волны 0,22 дБ / км . Для сравнения , на длине волны 1,55 мкм, лучший волокна для удаления Sumitomo 0,154 дБ / км. США в оптической лаборатории на длине волны 2,5 мкм , примерно 0,02 дБ / км , теоретической ограничительного называемой фторцирконат стекла и более "прозрачным" разработана . Лаборатория исследования показывают , основанные на телефонной линии связи 1 скорость гигабит / с передача восстановления будут сделаны 4600 км регионе.

1.2 Технические характеристики .

1 . Кварц на основе диоксида кремния , волокна , популярный и дешевый материал , потому что , в отличие от меди.

2 . Оптический кабель имеет диаметр около 100 мкм . Это технология кабеля , воздушные инструменты обещание , что делает использование очень компактный и легкий .

3 волоконно-оптических кабелей - . Гальванически изолированных сегментов автоматически строить система связи не имеет металла. Таким образом, он не должен содержать металл, который поддерживается с использованием самолетов кабель кабельной системы особо прочный пластиковый и электрической безопасности . Оба этих кабелей отдельно , мачты установлены на существующих линий электропередач , рек и других барьеров для преодоления сохранить кабелей значительные ресурсы и фаза будут установлены в телефоне.

4 . Системы оптического волокна на основе связи устойчивы к электромагнитным помехам , а информация защищена от несанкционированного доступа , передаваемого оптических волокон. Волоконно -оптическая линия , неразрушающие методы не могут подслушивать . Кашемир любое воздействие целостности ссылка ( непрерывный контроль ) можно обнаружить с помощью мониторинга . Теоретически существует защитные меры во избежание информации управления между стоимостью реализации этих мер , но затраты будут намного превышен.

Стекло является способом обеспечить передачу информации через сеть . Сигнал передачи , когда источник излучения кроется в традиционной системе , а фаза и амплитудной модуляцией . Наш многолетний излучения время когерентности источника задержан на срок более смешанный сигнал .

Эта информация, такие как динамическое сигнала, записанного на регулярной основе с помощью этого метода , приемник излучения друг друга не должно быть удивительно .

Опция Встроенный Майкельсона обнаружения сигнала интерферометра должна быть специальная модель . Кроме того, интерференционная картина видимость 1:02 N, где N может быть ослаблена как оптических систем связи, таких как количество передаваемых сигналов. Вы целый ряд сигнала и сигнала шума ухудшения условий от передачи его на плюрализма с помощью распространения информации. Незаконное оптический сигнал к ясному спроса на энергию , и системы мониторинга деятельности легко зарегистрироваться .

. 5 важные свойства оптических волокон - быстрые . Кашемир жизнь , быстро принимаются и передачи на волоконно-оптического кабеля в то время, чтобы увеличить пропускную способность , изменяя возможности более чем 25 лет сохранении имущества является необходимым.

6 (земля) к волоконно -оптической линии связи Прокладка . - Кабельный канал в нехватке областях стекла является наиболее распространенным способом, чтобы задать ссылку. К сожалению, этот метод является более дорогим , чем кабель , и многое другое эфирное время . Но надежность тока ссылка в несколько раз больше . Траншея (метод траншеи ) в наборе кабеля или кабеля или горизонтальной пути Несмотря на бурение с использованием метода бестраншейной : местоположение, кабеля , установленного на optovlokonnogo двумя способами.

7 . Открыть для волоконно-оптического кабеля является использование Укладка соединение бронированный кабель . Толщина брони земли ( почвы) и зависит от структуры грызунами . Кабель присоединиться в тесном брони , и системы передачи волоконно-оптические , особенно в опасных объектов вблизи линий электропередач должно быть обосновано защищать воздействия урагана . В некоторых случаях , например кабель ( железная дорога ), окружающих волоконно-оптический кабель связи линии передачи к вашему делу элементов бесплатно металлических должны быть использованы. Таким образом, выявление дальнейших линии во время строительства и надзора необходимо использовать специальные маркеры для того, чтобы

8 .

Стекло техника и ее слабые стороны :

1 . Установление связей и электрические сигналы , свет преобразования электрического сигнала требует очень активный элемент . Низкий оптические потери и большой ресурс для подключения - отключить необходимую оптическое соединение ( соединения ) . Производство прецизионных элементы, такие как линии связи должны быть в соответствии с длиной волны излучения , то есть , ошибка должна быть порядка микрон. Таким образом, компоненты оптических линий связи , такое производство очень дорого.

2 . Другим недостатком оптоволоконного точности кабель зацепления и, следовательно, дорогое оборудование не требуется.

3 . Следовательно, при работе с высоким содержанием клетчатки медного кабеля окупаемости когда авария (повреждение ) .

Волоконно-оптические линии связи (ВОЛС) , выгоды от использования этих линий недостатки волокна связи , но они все чаще используются для передачи информации является очень важным.

2 . Оптическое волокно

Во многих странах, промышленного производства , а также владеет компонент ВОЛС обширный производство . Компоненты волоконно-оптического кабеля промышленности , содержание , прежде всего, с высоким содержанием клетчатки Следует отметить, что существует различие . Многие предприятия сосредоточены в Соединенных Штатах . Основной патент и американские компании , в основном компания " Corning " применяется в производстве и других компонентов влияния на рынок компаний и совместных предприятий, лицензионных соглашений, ВОЛС во всем мире.

ВОЛС , самый важный компонент из стекла. Одномодовые и многомодовые : передачи сигналов кашемир были использованы два типа . Их распределение волокна на пути его звали . Стекло различными показателями преломления n1 и n2 состоит из сердцевины и оболочки.

Приблизительно 8-10 мкм одномодовый волоконно-оптический световод диаметр сердцевины сравнима с длиной волны света . По этой геометрии , только один луч к стеклу (в одну сторону ) может быть найдено.

Может свет большое количество ( многооконном режиме ) , которая позволяет распространение 50-60 мкм многомодового волоконно-оптических световодов ядра .

Затухание и дисперсия : определены два типа двух важных показателей .

Затухание , как правило, дБ / км оптического кабеля измеряется поглощения и распределения потерь по излучения определяются .

Потеря Поглощение материала чистоты потерь рассеяния зависимой зависит от неоднородностей показателя преломления материала .

Рисунок 1.2 –Характеристика длины волны.

Кашемир насосы поглощения зависит от длины волны света. В этих регионах из-за высокой прозрачности кварцевых 0,85 мкм и 1,3 мкм, 1,55 мкм: В настоящее время три Кабели передачи сигналов отправленных сообщений.

Волоконно еще одним важным распределения параметров. Дисперсия - время, а оптические спектральные составляющие сигнала из режима рассеяния. Типы волноводов и материалы: Есть три типа распределения.

Режим уже многомодового волокна дисперсии и режим в связи с наличием множества различных распределения

длина волны зависит от показателя преломления материала дисперсии в качестве

волновод моделирование надлежащей правовой процедуры и валютный режим является длина волны конкретного дистрибутива.

Светоизлучающие диоды и лазерные волны брызг, следовательно, дисперсия вызвать импульс распространяется через расширение волокна и создает искажение сигнала. Оценивать использование термина "скорость" через 1 км волокна, дать им значение и расширить обратную пульс. Скорость измеряется в МГц * км. Определить распределение полосы пропускания, дальности передачи и передаваемые сигналы могут быть найдены в пределе высоких частот.

Распределение многомодовых свет, как правило, преобладает распределение режим по оптоволокну, одномодовый передачи волокна из последних двух типов являются уникальными. 1.3 микрон материалы и одномодового волокна волновода дисперсию на длине волны передачи, что позволяет наиболее дополняют.

Различные типы волокон затухания и дисперсии различны. Они зависят только от одной излучения как одномодовых волокон, затухания и пропускной способности для лучшего природы. Тем не менее, одномодовое излучение как в несколько раз дороже, чем источник многомодового. Одномодовый волоконно за небольшую потерю является трудным, потому что одномодовых волоконно сращивания телефон излучения руководство легкий и небольшой, труднее ввести. Одномодовых подключение оконцевание оптический кабель стоит дороже.

Легкие проводники управления в одномодовых волокон в несколько раз больше, чем так много многомодовых телефонов, и больше связей. Моменты (до 0,3 дБ) ниже потерь легко okontsevat многие многомодового ВОЛС. Многие эмитенты многомодовых оптоволоконных для 0,85 мм длины волны производится очень широк, самые дешевые и самые дорогие капли. Однако многие многомодового кашемир диапазона длин волн ослабления 3-4 дБ / км, и не может быть улучшена. Многомодовых проволоки скорость до 800 МГц * приемлемой для локальной сети, но тело не достаточно для миль.

Обзор мировых технологий передачи данных в сетях

Развитие телекоммуникаций ускоряется. Банкомат, Frame Relay, IP, ISDN, PCM, PDH, SDH и WDM Ну выдвигается в качестве современной цифровой технологии передачи данных. Такое ATM, ISDN, PCM, PDH, SDH и WDM технологии, технология, глобальную сеть (WAN) может быть связано с, или базовая технология передачи данных.

Технология основана на глобальной сети по коммутируемым каналам, они используются для предсказания соединение. С другой стороны, они т.е. И основой соответствующего передовые технологии стандарта ITU-T E.164 резолюции с использованием локальной сети на базе организации, областные, городские и местные / региональные технологию передачи данных между государствами.

В нашем вкратце с точки зрения использования технологии, таких как GE, рассмотрим технологию.

Технология IP-пакетов необходимыми качествами Интернет и, в более широком смысле, все больше и в комплекте сети Интернет, используемый для передачи голосового трафика по технологии сети LAN, живой пример. Как маршрутизаторы и шлюз сети общего пользования, и IP-телефония может рассматриваться как одна из ключевых технологий в мире. Его успех связан со следующим:

• млн абонентов является полным средства связи, Интернет, и есть много;

• Традиционная междугородная и международная связь, и мало использование голосовой связи по сетям тарифов;

• мульти-сетевые услуги: (на любом уровне) - голос, данные, видео и мультимедиа;

• многосторонние и клиент (ПК + модем) оконечное оборудование должно быть установлено;

• наличие и простота установки для конечных пользователей;

• Интернет общего пользования (PSTN канал для реле и спутниковое радио), чтобы приобрести все виды использования.

Технология изменила технологию Frame Relay, X.25, технологии пакетной КС (первый стандарт ITU-T (МСЭ-Т) является 1988). Дешевые общие голосовые услуги (VoFR) принять соответствующие меры, факсов и данных относительно низкой (16-32 кбит / с), используя зарезервированный или виртуальный канал с коммутацией пакетов. Эта технология будет широкое использование следующих функций:

• для E3/T3 (34/45 Мбит / с) со скоростью до комплексных услуг;

• Доступ через FRAD устройства синхронного асинхронного доступа к сетевым пользователям;

• Уровень качества обслуживания / услуга QoS;

• аренда тщательно отобраны сбережения диапазона.

Эта технология основана на сетевых технологий, необходимых для разработки способов для решения этой проблемы, однако, (ПВХ-SVC виртуальный вопрос), глобальной сети и транспортные технологии могут быть объединены банкомат, технология АТМ является почти всеобщий доступ к технологии.

Пакет банкомат, универсальные широкополосные технологии (широкополосный ISDN - BISDN) в клеточной полезной нагрузки ATM в его информационного содержания печатью способности принимать любые движения. (Первый стандарт, относящиеся к 1988 г.).

Эта технология может быть выделено всю основу, но так как конструкция физическом уровне OSI не транспортное средство. В результате, например PDH, SDH, SONET или WDM, в том числе некоторые из технологий в мире транспортного следует использовать. Эти технологии или подходы к DS3, как таковой, его модули транспорт полезной нагрузки должен быть способен инкапсулировать поле ячеек АТМ, PDH, SDH и Sonet или конфигурация непосредственно (например, физический интерфейс или интерфейс карты будет выливают в случае системы WDM Это похоже на силу) - оптический носитель.

Виртуальный контейнер VC - кадры SDH (SDH ATM) ячейки АТМ новая Технология инкапсуляции стандарт в ITU-T G.707 (3.96) - регулируется и кадры PDH E1 - E4 (PDH ATM) в упаковке - новый стандарт МСЭ-Т G 0,804 (2,98) и G.832 (10.98). Аналогично Сонет DS3 ATM и ATM техника инкапсуляция через регулируется. Интерфейс WDM банкомат, они будут проходить через производителей оборудования понял.

Банкомат технология имеет следующие особенности:

• голос, факс, данные, видео и мультимедиа в комплексных услугах;

• для обеспечения требуемого уровня качества обслуживания QoS;

• OC-768 STM-256, OC-1, STM -1 - на, от E1-E4 в битовой скоростью, чтобы обеспечить широкий спектр;

• адаптер карт для ПК с получения его доставки;

• герметизация и IP-трафика (технология АТМ над IP) в передаче.

ISDN банкомат, чтобы получить свой собственный космической техники и применение технологии для широкого воздействия, как и сейчас, и распространение этой технологии обеспечивается IP.

Технология PCM. 40 лет эта технология. 64 кбит / с пользователь цифровой сети потребление трафика в качестве базового мерой относительной прогресса цифровых технологий и преследовали в России, в обмен, передачу, или использовать в качестве реального сокращения. МЭК его голос, факс и данные соединения, используйте только тело, введенного (пакетные) сетей Ария Россия, среди использованием сертифицированного стандартного алгоритма сжатия для использования торговыми каналами. В основном связаны с известными алгоритмами ADPCM (адаптивная дифференциальная ИКМ - ADPCM), 32 кбит / с (МСЭ-Т G.721, 1988). Кроме того, новый алгоритм прессы BCC: LDCELP (алгоритм, с кодовым возбуждением линейного предсказания и менее задержка - МСЭ-Т G.728, 1992), давление, звук, и CS-ACELP (МСЭ-Т G.729, приложение, 11.96 ) качества и практически без ухудшения 16 кбит / с (4 раза), прессы BCC. BCC 8 кбит / с (8-кратный).

Технология PDH. 30 лет технологии. Это позволяет относительная прогресс только PDH в новом поколении на самом деле:

• Е2 байт кадры чередуются (ITU-T G.704, 10,98), схема CAS для создания и расширения использования CCS сигнала тревоги с использованием новой системы;

• Е3 и Е4 между PDH и SDH (МСЭ-Т G.832, 10.98)-используется в новом диапазоне состава и использования;

• обеспечить соответствующие уровни виртуального контейнера рамках сети SDH отдельных колец SDH для подключения системы PDH;

• Сообщения о состоянии клев синхронизации передачи (SSM) системы, SDH, следовательно сети участвовать в управлении синхронизации;

• Интегрированное управление сетевое оборудование PDH - SDH будут включены в общую схему.

Эти новые идеи и технологии, чтобы продлить жизнь и интегрированной сети PDH - SDH позволяет смешивание.

Технология ISDN. В течение почти 20 лет, эта технология не в нашей стране, и он начал активно развиваться только в последние 5 лет. Профиль, например, цифровой обмен хостинг задержку и сигнализации SS # 7 (SS7) является известным Русская версия адаптирована для создания профилактики.

Эта технология использует несколько форматов передачи: 2B + D (B = 64 кбит / C, D = 16 кбит / сек), и 6В 30B + D (D = 64 кбит / с). Их самое основное - первый так называемый базовый доступ ставка (BRA). Этот голос, факс и передача данных из 128 кбит / с скорость модема доступа, реализации, видеоконференции функций общей схеме нумерации, т.е. использование цифровой сети общего пользования предоставляет все обещанное Банкомат. Хотя обещание ATM так велика, но так называемый первичный доступ ставка, E1 (перемещенных), но не достаточно, чтобы использовать скорость ISDN.

Уникальной особенностью ISDN использует окончательный цифровой телефонной сети и и адаптеры стоимость ISDN, а также банкомат, значительно ниже, чем аренда номера. Кроме реальной причине эта технология, распределение, на основе международных стандартов и корпоративной использования ISDN к широкому профилактики офисе, к сожалению, не допустить узких мест.

Технология SDH, (см. первый стандарт в 1988 г.). Цифровые сети, значительный прогресс в нашей стране связана с его использованием. Средство передачи, и 50 мс для реконструкции движения обеспечивает двойное кольцо сетевая архитектура первый SDH которая возникла в России в 1993 году, а затем основные черты 155 Мбит / с (в иерархии SDH STM-1 уровня) были использованы для скорости волоконно-оптического кабеля мультиплексоры волоконно один, а после прекращения или отказа.

Технология WDM. Эта технология не более 10 лет. 160-240 - 1992, сейчас 2-4, оптические носители, можно объединить. Перевозчики каждый уровень мультиплексор Мультиплексор доступа SDH STM -64 (10 гигабит / сек), максимальный расход 1,6-2,4 Тбит / с будет.

Развитие WDM технологии опорных транспортных сетей и приводит к изменениям в модели взаимодействия. Внедрение WDM технологии модели организованной на три уровня и среды передачи и оптической передачи через более высокие уровни движения (ОрВД и IP) (OC-ы STM-N/STS-n транспортные модули / сигнал должен быть воплощен в том, что перед шоу), физическая технология интерфейс, способность SDH / SONET использовать и проходить через физический уровень среды оптической передачи. Это виртуальный контейнер, например клеток ATM инкапсуляции технологии и необходимость создания SDH (SONET над IP) виртуальные полный Сонет (SDH ATM) или виртуальный полный Сонет (Сонет ATM) или пакеты IP.

WDM Проектирование систем Появление трех или четырех этапов спустя, не считая среды передачи. Появляется SDH / SONET, как и обеспечивает физический интерфейс и середину, WDM,, от физического уровня SDH / SONET единственный оптический носитель передачи, при условии, через технологии ATM и IP.

Недостатки WAN оценку технологии и дизайна игра SDH выбор технологии, выбор может быть оправдан в таблице 1.7 и своего главного конкурента, технологии работы банкоматов:

ВЫБОР СЕТЕВОЙ ТОПОЛОГИИ

Топология сети, конфигурации сети и подключения к сети (терминала) устройства, один из способов определить структуру.

Сетевая топология: фактическое физическое местоположение, объясняет взаимосвязь между узлами сети.

логично - физический описывает сигналы ходьбе.

Информация - определены потока информации через сеть.

Управление потоком - принцип передачи права на использование сети

Существует 3 базовые топологии: Шина; Кольцо; Звезда;

И 6 дополнительных топологий: Двойное кольцо (применяется в основном в компьютерных сетях); Ячеистая топология; Решётка; Дерево; Fat Tree (применяется в основном для суперкомпьютеров); полностью подключен;

ДОПОЛНИТЕЛЬНЫЕ пар оснований. В общем, такая структура, называется смешанным или гибрид, но некоторые из них "в ближайшее время", как обычно ее называют. На рисунке А показаны некоторые топологии: а) цепочка(линия); b) полная звезда; c) неполная звезда(звезда); d) кольцо; e) шина; f) дерево.

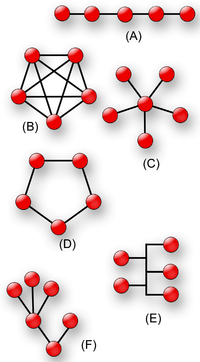

Рисунок 1.3- Топологий сети

Топология типа цепочка(линейная), представляет собой комбинацию из последовательных соединение в виде разомкнутого кольца, где каждый из узлов связи соединен с двумя соседними, но отличается от «кольца» тем, что каждый из узлов осуществляет передачу в обе стороны, и прием с обеих сторон.

• Сильные стороны:

• Простота установки §;

• Почти полное отсутствие дополнительного оборудования, §;

• Уменьшите столкновений доступ к границе, поскольку скорость передачи данных динамическая нагрузка сети значительно снижается и стабильные навыки работы §.

• Недостатки:

• Один ошибка рабочая станция, и по всей сети производительность остальные вопросы (обрыв кабеля), §;

• Установка и настройка сложности §;

• § трудно найти.

• Вам нужно два для каждого NIC-§.

• Топология общего типа автобуса, все рабочие станции связаны (так называемый автобус или основой) является нормальным кабель. Предотвращение отражение сигнала в конце кабельной терминаторов.

• Сильные стороны:

• § небольшой сети время установки;

• Дешевизна (требуется меньше кабелей и сетевых устройств) §;

• § проста в настройке;

• Рабочие станции § bütelgüitev не имеют никакого влияния на сетевых операций

• Недостатки:

• ; Такие, как близких вопросов сеть терминатор неудачи целостности сети, § сломанной кабеля и

• Улучшенная изоляция § вина;

• В дополнение к новым рабочим станциям с § снижение работоспособности сети.

• Кольцо - два каждый узел подключен к другой в связи линий структуры: только информация, полученная одним и только другие вперед. Каждый из связи, когда звезды, только один передатчик и один приемник. Внешний прекращение необходимо.

• Сильные стороны:

• Простота установки §;

• Почти полное отсутствие дополнительного оборудования, §;

• Уменьшите столкновений доступ к границе, поскольку скорость передачи данных динамическая нагрузка сети значительно снижается и стабильные навыки работы §.

• Недостатки:

• Один ошибка рабочая станция, и по всей сети производительность остальные вопросы (обрыв кабеля), §;

• Установка и настройка сложности §;

• § трудно найти.

• Вам нужно два для каждого NIC-§.

• Star - создать все узлы в физическом сегменте сети и центральный узел подключен к главной сетевой структуры. Такой сегмент сети или отдельно, или сложный структура сети ("дерево"), как часть операции.

• Сильные стороны:

• § хочу, чтобы все сетевые операции не имеют никакого эффекта;

• § хорошую масштабируемость сети;

• Легко и непрерывность § сеть;

• (При соответствующей модели), сеть § высокопроизводительный;

• § гибкость управления.

• Недостатки:

• § Главный недостаток узла всей сети, чтобы быть оставленными (или сегмента сети);

• § правило, наиболее другая структура требует больше кабельной сети маршрутизацию;

• Сеть (или сегмент сети) в центральной ступице ограниченного числа портов, рабочие станции ограничено §.

Ячеистая топология – базовая полносвязная топология сети, в которой каждая рабочая станция сети соединяется с несколькими другими рабочими станциями этой же сети. Характеризуется высокой отказоустойчивостью, сложностью настройки и переизбыточным расходом кабеля

Каждый узел связи имеет множество возможных путей соединения с другими. Обрыв кабеля не приведёт к потере соединения между двумя узлами.

Натереть теоретическое понимание компьютерных сетей. Эта структура постоянного множителя узел сети. Ее ось решетки, а соединяет каждое ребро оси двумя соседними узлами.Достоинства:

• высокая надежность

Недостатки:

• сложность реализации

Структура подключен к каждой рабочей станции, подключенной к сетевой структуры. Этот вариант осуществления простой логики, но громоздким и неэффективным. Два независимых линии должны быть выделены каждом компьютере в коммуникационного порта должны иметь несколько компьютеров в сети. По этим причинам сеть относительно небольшой размер может быть ограничен. В большинстве случаев, структура растений, мало Мультикомпьютер комплекс с использованием глобальной сети.

Слабые стороны

Комплекс расширения сети (путем добавления одной точки чтобы присоединиться к остальной).

Количество подключений к огромному количеству сайтов.

С учетом структуры маршрута была выбрана смешанная топология (смешание кольцевой топологии и линейной/цепочечной топологий), с двумя маршрутами – основным и альтернативным.

Оптические делители устанавливаются в местах вывода необходимого количества каналов из основной магистрали. Для организации обратного канала количество жил кабеля должно соответствовать количеству оптических приемников (Приложение 1). Справедливо следующее соотношение:

Минимальное число волокон = количество оптических приемников + 1.

Национальная супермагистраль проходит через следующие населенные пунткы проектируемого маршрута – города Астана, Карагадна и Жарык(бывший поселок Сейфулин). Эти города прививаются к кольцевой топологии, где магистраль защищена по принципу «1+1».

Защита «1+1» позволяет избежать проблем, возникающих на сети из-за неполадок в аппаратуре уплотнения и кабельных структур.

От пункта Жарык и до конечного пункта проектируемого участка строится топология «цепочка». Взяв в учет недостатки данной топологии основной маршрут имеет альтернативный путь, и проектируемая линия связи защищена по схеме SNCP – защита соединения обеспечивает переключение на альтернативный маршрут при отказе основного (этот вид резервирования используется на национальной сети ОАО «Казахтелеком» для резервирования особо важных сетей).

.

ОПИСАНИЕ ТРАССЫ

Проектируемый магистральный участок сети Кордай-Мерке лежит вдоль автодорожных магистральных путей и имеет протяженность в 209 километров.

Основной маршрут охватывает 3 населенных пункта. Не имеют население до 100 000 человек, не являются крупными областными центрами с населением более 100 000 человек. Общее население, охватываемое магистралью составляет примерно 77 000 человек.

Рисунок 2. Магистральный участок Кордай-Мерке

Население крупных городов:

1. Кордай – 28 000 человек

Кордай- Шу– 108 км

2. Шу – 36 000 человек

Шу-Мерке – 104 км

3. Мерке- 13000 человек

Мерке-Кордай – 209 км

4. Основные проектные решения.

4.1 Выбор ступени иерархии и типа мультиплексора на основе расчета групповой скорости потоков.

Расчет числа абонентов

m_НП = n ∙ h (1)

где m_НП – число абонентов

n – численность населения

h – коэффициент оснащенности (h = 0,3)

m_Кордай = 28 000 ∙ 0.3 = 8400 абонентов

m_Шу = 36 000 ∙ 0.3 = 10800 абонентов

m_Мерке = 13000 ∙ 0.3 = 3900 абонентов

Определим число каналов тональной частоты n_КТЧ.

(1.1)

α₁ = 1,3 и β₁ =5...6 – это заданные потери;

y = 0.05 – удельная нагрузка;

f₁ = 0.05 – коэффициент тяготения

m1 и m2 – количество абонентов населенных пунктов отрезка магистрали

n_{КТЧ Кордай-Мерке} = 16+94+92 = 202 канала ≈ 7хЕ1

Рассчет необходимой скорости цифрового потока на основании заданного количества потоков Е1:

S_треб =2, 048 ·N_ПЦТ, где

S_треб – требуемая скорость цифрового потока

N_ПЦТ – заданное количество первичных цифровых потоков Е1(скорость одного потока составляет 2Мбит/сек)

2,048·N_ПЦТ = 2,048∙14 = 28,672 Мбит/сек

Условие, необоходимое для выбора синхронного мультиплексора с соответсвующим уровнем STM:

S_к ≥ S_треб ∙ К_р, где

К_Р – коэффициент развития сети (1,4...1,5).

28,672∙ 1,5 = 43,008Мбит/сек

Для данной скорости решением является аппаратура уплотнения, работающая на синхронных транспортных модулях2-STM-1 со скоростью передачи 155 Мбит/сек.

Так как количество потоков E1=7, выбран передачи компании Huawei OptiX система 1050. Мультиплексор Портативный STM-1 (155 Мбит / с), передача поддерживается.

аппаратная платформа OptiX Metro 1050 является основным отличительные черты механизмов аппаратного уровня для поддержки сокращение штатов. Точно так же, уровень доступа к сетевым операторам очень надежным, и экономический доступ к портативном устройстве.

Сочетание различных технологий и оборудования OptiX Metro 1050, гибкость и надежность традиционных магазинах технологии SDH соответствующие интерфейсные модули, которые будут устанавливаться, потому что в дополнение к ATM, и обеспечивает эффективную передачу IP-трафика. STM-1 (155 Мбит / с) скорость передачи на уровне поддержки. Это устройство, когда устройство является небольшим, микро-SDH, как обычно. Устройства, OptiX Metro построен сеть поддержки и объема трафика в соответствии с пользователей, чтобы обеспечить динамическую систему распределения пропускной способности, потому что, чем обычный метод мультиплексирования данных и статистического использования.

Системные технические возможности оборудования серии 1000 мультиплексоры OptiX Metro компания Huawei похож. Кросс-соединение матрица одинакового размера VC-4-16-16 или VC-1008, 1008 12 (2 Мбит / с). Его максимальная платформа конфигурации, которые будут поддерживать 80 E1. E3 6 3 последовательных порта, STM-4, STM-1, 6, 4 Банкомат 155 Мбит / с, общее количество интерфейсных модулей также возможно. Более того, двух-, или восемью портами 10/100 Мбит / с кредитной информации правления мультиплексоры Ethernet. Двусторонняя, полный и полудуплекс (каждый из 10 Мбит / с или 100 Мбит / с), а также универсальным: любой порт в модуле может работать во всех пяти режимах. Правильное обработка кадров Ethernet "контейнеров" ВК-12 помещается дюйма Тем не менее, информация, все 48 портов, полный ток 2 Мбит / с не должна превышать, N каналов 2 Мбит / с в упаковке. Эта плата два ET1D Ethernet-стандартные интерфейсы позволяют установить дополнительный слот не Мультиплексор представляет собой специальный мини-соединение, следует отметить, что существует очень мало.

4.2 Выбор типа волокна.

Выбор типа волоконно-оптического кабеля.

Оптический выбора кабеля (OC) из прокладок OK типа стекла, и количество стекла.

Кабель ОПС применяют для прокладки в грунтах всех категорий. Также подходит для прокладки в открытые траншеи, в канализационные коллекторы и трубы, по мосту, эстакаде и в тоннеле.

Параметр		Значение
Количество оптических волокон в кабеле		2—48
Количество оптических волокон в пучке		8—12
Количество пучков в кабеле		1—4
Диаметр кабеля, мм		11,8—14,0
Масса кабеля, кг/км		261—340
Минимальный радиус изгиба, мм		230—280
Стойкость к продольному растяжению, кН		7,0—9,0
Стойкость к раздавливающим усилиям, кН/см		0,5—1,0
Стойкость к удару, Дж		30
Температурный диапазон эксплуатации, °С		- 60… + 70
Температурный диапазон при прокладке, °С		- 10… + 50



Таблица . Общие технические характеристика кабеля ОПС.

Структура кабеля

1. Оптические волокна различной окраски, сгруппированные  в пучки или уложенные свободно.

2. Центральная полимерная трубка, заполненная гидрофобным компаундом.

3. Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1670 МПа.

4. Наружная полиэтиленовая оболочка.

* Свободное пространство бронепокрова заполнено гидрофобным компаундом.

1 – Центральная трубка с гидрофобным заполнителем и оптическими волокнами, сгруппированные в пучки или уложенными свободно 2 – Гидрофобные агрегаты 3 – Бронепокров из стальных оцинкованных проволок, в том числе высокопрочных с временным сопротивлением разрыву не менее 1560 МПа 4 – Внешняя полиэтиленовая оболочка

Рисунок 2.1- Оптический кабель в разрезе

Кашемир блок длина световой волны характера потерь Norgosny и дБ / км измеряется. Это определяет уровень расширяющейся распределения световых импульсов, путешествующих с кашемиром. Межмодовых, хроматической и поляризационной модовой: волоконно-оптический кабель в распределении трех типов. В зависимости от ОС, в нем преобладают той или иной форме распределения.

ХАРАКТЕРИСТИКИ СИСТЕМЫ OPTIX METRO 1050 КОМПАНИИ HUAWEI.

Сеть доступа, и город сеть Мультисервисная транспортная платформа.

Компактный оборудование SDH-STM-1 уровень.

Система передачи, OptiX Metro 500, предприятия и носителей сети является строить город. оборудование, такое как мобильные операторы, подключение базовых станций сети между LAN сегментов док-станции, связь, соединение, транспорт, и могут быть использованы для обеспечения доступа к магистральной сети все SDH-мультиплексоры семья OptiX Metro движения платформы как TDM, ATM и передачи IP дает.

STM-1 (155 Мбит / с) скорости передачи. оборудование, такое как микро-SDH обычно мало. OptiX Metro 500 построен в сетевых устройств, в зависимости от объема трафика в динамическом распределении полосы пропускания для пользователей, как системы, чтобы обеспечить, чем обычный метод мультиплексирования данных и статистического использования.

Емкость системы является эквивалентом три STM-1 потоков. Матрица кросс-соединение имеет 6x6 VC-4. Платформа может поддерживать 32 конфигурацию E1. 16 х 2 Мбит / с (G.703), 2 х 10/100 Base-T Ethernet, 3 х 34 Мбит / с (G.703), 3 х 45 Мбит / с (Г.: дополнительный интерфейс модуль может быть установлен 703), 4 х G.SHDSL, 2 х V.35/X.21 + 4 х Е1, N * 64 кбит / с (V.35/V.21/V.24/X.21/RS449/RS530 ).

Такие ресурсы, как в OptiX Metro 500 два стекла MSP, SNCP, Массачусетс, используя такие механизмы, как весной.

Линия: 436 293 86 мм. Вес: Стандартная конфигурация для 7 кг;

Матрица эквивалентной емкостью кросс-коммутации - VC-12 VC-16 16 4 транс konnektsiya;

Максимальное количество интерфейсов - 80 E 1 и 64 T1, E3/T3 3 6 STM-4, STM-1, 6, 2/4 Банкомат (155M) 8 10/100 Мбит / с Ethernet. Установка и интерфейсные карты SHDSL, N 64к (V.35/X.21/FE1);

Оборудование будет установлено: стандартный 19-дюймовый железнодорожных и интегрированы ETSI портативный вешалка Huawei стойки;

Доступные настольные и настенное крепление;

Диапазоны передачи до 550 километров.

Этот автомобиль платформы легко выбрать, чтобы добавить дополнительные карты, чтобы расширить число притокам, STM-1, STM-4 уровень может быть обновленный страдают. 1 соединительный блок защиты +1 между синхронной подачи. Малый.

Ресурсы OptiX Metro 1050, в том числе два стеклянных MSP, SNCP, DNI, штат Массачусетс, весной, кольцо, ATM VP Ring, IP Ring, ATM и поделился кабеля Защита виртуального пути ("закрыто" Развитие Huawei) механизм используется. пропускная способность и качество всей транспортного механизма, ответственного за себе подобных логического уровня подсистемы стекла для создания VC-4 или VC-12 разделен. Таким образом, волокно может одновременно поддерживать различные режимы природоохранные группы Traffic.

СТМ Надпись-1

Номинальная частота вращения, скорость Мбит / с 155,520

Напряжение питания, В 40,5-75

Потребление энергии, Вт 70-160

Входящий расход, Мбит / с 2,048

63 Общее количество потоков первичных данных

Линейный код HDB 3

Прозрачность окна (диапазон длин волн), мкм 1,285-1,33

Из оптических сигналов Rper DBM, скорость переноса энергии - 4

мере уровень энергии получать RPR мин и DBM - 40

Альтернативная энергетика 36 дБТаблица 2.2. Общие технические характеристики мультиплексоров STM-1.

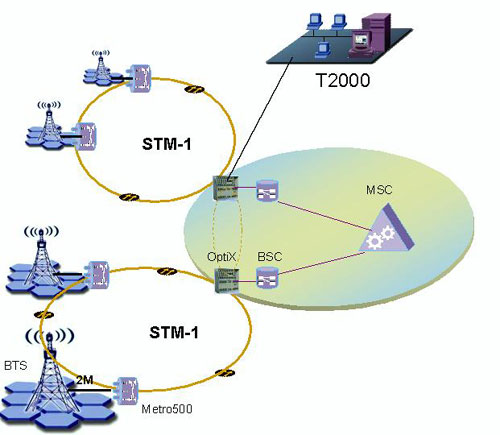

Рисунок . Организация сети передачи OptiX Metro 500 на уровне STM-1.

3.4. СХЕМА ОРГАНИЗАЦИИ СВЯЗИ.

Для определения порядка выделения каналов из общего потока, необходимо определить области нагрузки на сети:

Кордай занимает 35,45% от всей магистрали

Шу занимает 42,24% от всей магистрали

Мерке занимает 21, 31% от всей магистрали

В соответствии с влияниями нагрузки, проектом был определен следующийпорядок выделения каналов внаселенныхпунктах (за 100% было взато 7хЕ1):

В пункте Кордай выделяется 36 потоков Е1

В пункте Шу выделяются 43 потока Е1

В пункте Мерке выделяются 22 потоков Е1

(Диспетчерская служба + 2 поток Е1)

(Обще-технологическая + оперативно-технологическая=2 поток Е1)

Рисунок 2.2. Схема организации связи на магистрали

Все 3 транзитных пункта являются участниками информационной супермагистрали, где производят резервирование ресурсов всего отрезка «кольца».

Таким образом, необходимые потоки выводятся из высокоскоростного потока без особых сложностей.

ИНЖЕНЕРНЫЙ РАСЧЕТ ВОЛС
