4.2. Схема организации связи.
Для определения порядка выделения каналов из общего потока, необходимо определить области нагрузки на сети:
Кордай занимает 35,45% от всей магистрали
Шу занимает 42,24% от всей магистрали
Мерке занимает 21, 31% от всей магистрали
В соответствии с влияниями нагрузки, проектом был определен следующийпорядок выделения каналов внаселенныхпунктах (за 100% было взато 7хЕ1):
В пункте Кордай выделяется 36 потоков Е1
В пункте Шу выделяются 43 потока Е1
В пункте Мерке выделяются 22 потоков Е1
(Диспетчерская служба + 2 поток Е1)
(Обще-технологическая + оперативно-технологическая=2 поток Е1)

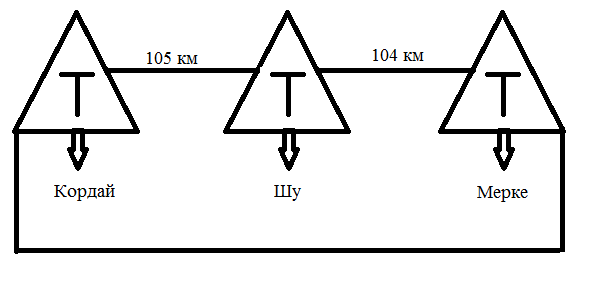

Рисунок 2.2. Схема организации связи на магистрали
Все 3 транзитных пункта являются участниками информационной супермагистрали, где производят резервирование ресурсов всего отрезка «кольца».
Таким образом, необходимые потоки выводятся из высокоскоростного потока без особых сложностей.
5.Инженерный расчет волс
5.1 Определение широкополосного оптической линии.
Его скорость стеклопакета ограничивает количество информации, которая может быть передана в долгосрочной перспективе. поток информации пропускная способность оптического волокна зависит от изменения высокого и низкого волатильности, могут пройти вдоль.
Дисперсия времени компонент спектральной рассеяния, или оптические сигналы режим - увеличить частоту сердечных сокращений. Физическая распределение увеличить значение периода импульса. Скорость волокна (Гц · км) измеряется и определяется:
W
= 0,44 / τ
где τ - стекло, распределение с / км и орпеделяется по формуле::
где τmod – Создание системы контроля скорости режимы из-за различных типов распределения;
τchr - из-за источника излучения и коэффициента преломления и длиной волны оптической моды зависимой непоследовательности хроматической частотного распределения.
Один за распространение этого типа многомодовых оптических волокон и одномодового хроматической дисперсии.
Одномодовый волоконно известен как хроматической дисперсии, и источник кашемира и километровой нм используется ширина спектра стандартного отклонения.
Пс / (нм · км), измеренные в специальном распределения. Хроматической дисперсии хроматические дисперсионные соотношения:
τchr (λ) = D (λ) ∙ Δλ
В многомодовых оптических волокнах определяющей является межмодовая дисперсия, в одномодовых присутствует только хроматическая дисперсия.
Для одномодового оптического волокна пользуются значением дисперсии, нормированным на нанометр ширины спектра источника и километр длины волокна, которое называют удельной хроматической дисперсией.
Удельная дисперсия измеряется в пс/(нм·км). Хроматическая дисперсия связана с удельной хроматической дисперсией соотношением:
τchr(λ) = D(λ)∙∆λ
где D (λ) - хроматической дисперсии, с / (нм · км)
Δλ - источник (нм) излучения спектральной ширины
SDH оптический интерфейс 778 МГц в соответствии с частотой модуляторов кодировать 8V/10 B, используется. Одномодовый волоконно SMF-28 ™ CPC6 компания "Corning Инк" Δλ = 0,1 нм (1310), с помощью лазера с шириной полосы 12 600 длинной оптического сегмента * = 20 252 000 МГц • КМИ более 200 км из 778 МГц Высокая 252000/200 = 1260 МГц должны быть равны. Это Δλ = 0,1 нм, 200 км (1310 нм) разрешается использование лазера, распространение идея.
