11.3.2 Переливные клапаны

Переливной клапан предназначен для поддержания заданного давления в месте его подключения за счет непрерывного слива рабочей жидкости. Принципиально переливной клапан отличается от предохранительного только постоянством своего действия. Это нак-ладывает на его конструкцию ряд требований: скорость жидкости, протекающей через клапан, должна быть небольшой (не более 5-8 м/с); пропускная способность клапана должна быть большой (равной подаче насоса), а чувствительность – высокой (за счет применения более мягкой пружины); запорный элемент не должен подвергаться колеба-тельным явлениям. Для повышения чувствительности клапана и стабилизации давления в системе после его срабатывания в качестве переливных чаще всего применяют клапаны непрямого действия. Переливные клапаны устанавливаются чаще всего после подкачных насосов для сбрасывания избыточного расхода и поддержания постоянного давления в подводящем патрубке основного насоса.

11.3.3 Редукционные клапаны

Редукционный клапан предназначен для поддержания заданного более низкого дав-ления рабочей жидкости в отводимом от него потоке по сравнению с давлением в подво-димом к нему потоке. Редукционный клапан, как и переливной, при работе нормально открыт и отличается от него тем, что поддерживает постоянное давление жидкости по по-току после себя, а переливной – до себя.

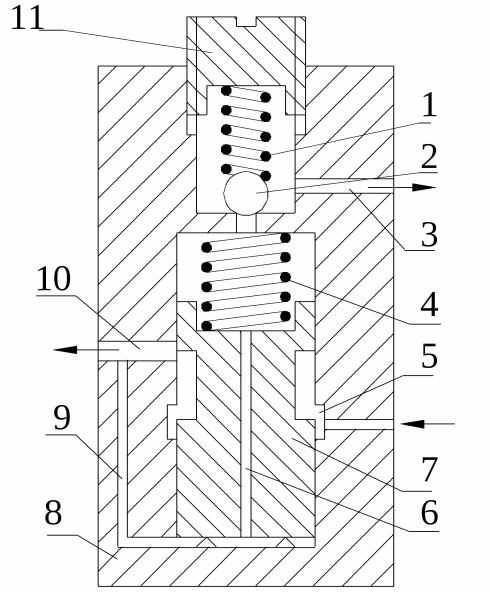

Рис 11.8 – Схема редукционного клапана

Так как отводимое давление должно быть стабильным, а расход через клапан – зна-чительным, то по этим причинам для этих условий наиболее применимы клапаны непря-мого действия.

Клапан (рис 11.8) состоит из корпуса 8, золотника 7 с дроссельным каналом 6 и ша-рикового клапана 2. Оба запорных элемента прижаты пружинами 1 и 4. Жидкость повы-шенного давления подводится в полость 5, а пониженного давления отводится через канал 10. Поступающая в клапан жидкость повышенного давления по каналам 10, 9 и 6 подво-дится к шаровому клапану 2, и он открывается. Под действием перепада давления в дрос-сельном канале 6 открывается золотник, и жидкость из полости 5 через щелевой дроссель, образованный выступом в корпусе 8 клапана и кромкой нижнего пояска золотника 7, пос-тупает в отводящий канал 10. При повышении давления в канале 10 сверх настроечного увеличивается давление на торец золотника 7, и он приподнимается вверх, дросселируя зазор между нижним пояском и кромкой кольцевой канавки в корпусе, вследствие чего давление в канале 10 понижается. При понижении давления в отводящем канале 10 падает давление на торец золотника 7, и он пружиной 4 отжимается вниз: зазор между пояском и крышкой в корпусе увеличивается, а перепад давления в зазоре уменьшается. В итоге, давление в отводящем канале 10 повышается до настроечного. Регулирование редукцион-ного давления осуществляется винтом 11. В процессе работы клапана шарик 2 постоянно открыт, и часть жидкости сливается через отверстие 3. Редукционные клапаны применя-ются в схемах с несколькими потребителями, требующими разных значений давления, но питающихся от одного насоса.
