Тема 11: гидроаппаратура, вспомогательные устройства и гидролинии План
11.1 Общие сведения о гидроаппаратуре
11.2 Гидрораспределители
11.3 Гидроклапаны (регуляторы давления)
11.4 Регуляторы управления расходом
11.1 Общие сведения о гидроаппаратуре
Гидроаппаратами называют устройства, служащие для управления потоками жид-кости: изменения или поддержания заданного давления или расхода, а также изменения на-правления движения потока. Гидроаппараты совместно с гидромашинами образуют гидросистемы.
Среди всего перечня гидроаппаратов можно выделить три наиболее характерных класса:
1 Гидрораспределители, основным назначением которых является изменение нап-равления движения потоков жидкости в нескольких гидролиниях.
2 Клапаны – это устройства, способные изменять проходную площадь, пропускаю-щую поток, под воздействием давления. Основным назначением клапанов является: под-держивание в полостях гидросистем давления жидкости в заданных пределах независимо от пропускного расхода; ограничивать в безопасных пределах повышение давления; допу-скать движение потока в одном определенном направлении.
3 Дроссели – это регулирующие устройства, способные устанавливать определен-ную связь между перепадом давления до и после дросселя и пропускным расходом.
11.2 Гидрораспределители
Гидрораспределители разделяют по типу запорно-регулирующих элементов на:
крановые;
золотниковые;
клапанные.
Запорный элемент распределителя может приводиться в движение различными ис-точниками энергии, поэтому различают распределители с механическим, гидравлическим и пневматическим управлением.
11.2.1 Крановые распределители.
Крановые распределители нашли широкое применение в гидроприводах горных ма-шин. В запорном элементе распределителя имеются проходные каналы для жидкости, а в корпусе, кроме каналов имеются соответствующие окна для подвода и отвода жидкости к гидролиниям. При совпадении каналов в кране с окнами в корпусе через распределитель протекает жидкость, при перекрытии окон – распределитель заперт.
Крановые распределители могут по констркуции быть разгруженными (рис 11.1,б) или неразгруженными (рис 11.1, а). В неразгруженных кранах давление в камере, связан-ной с линией нагнетания, не уравновешивается, что приводит к одностороннему прижа-тию пробки, увеличения момента для его поворота и увеличению утечек.
Поэтому при больших давлениях применяются только разгруженные краны, в кото-рых диаметрально противоположные полости соединены между собой каналами.
Рис 11.1 Схема крановых распределителей
11.2.2 Золотниковые распределители.
Золотниковые распределители нашли наибольшее распространение в гидроприводах различных машин благодаря простоте их изготовления, компактности и высокой надеж-ности в работе.

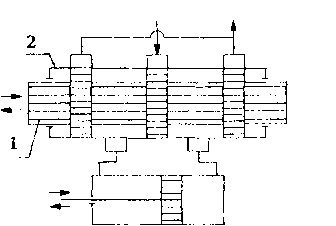

Основным элементом этих распределителей (рис 11.2) является золотник 1 с пояс-ками и гильза 2 с проточками. При смещении золотника в ту или иную сторону от ней-трального положения жидкость протекает через распределитель к соответствующим гид-ролиниям. Недостаток золотниковых распределителей – возможность появления облите-рации. Для предотвращения заедания золотника при облитерации применяют специаль-ные механические и электромеханические устройства, сообщающие колебательные, иног-да и вращательные, движения золотнику.
Рис 11.2 Схема золотникового распределителя
11.2.3 Клапанные распределители.

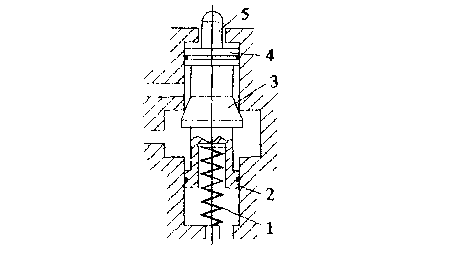

Клапанные распределители (рис 11.3) применяются, в основном, в гидросистемах, в которых необходимо обеспечить хорошую герметичность. Для этого запорный элемент выполняется в виде конического или шарового клапана.
Преимущества распределителей данного типа – возможность работы при весьма вы-соких значениях давления, большой срок службы; недостатки – значительные усилия, необходимые для управления, и большие габариты при большом числе гидролиний.
Рис 11.3 Схема клапанного распределителя
