9.1.5 Последовательное и параллельное соединения насосов

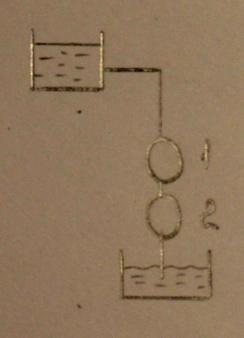

При последовательном соединении насосов располагаемый напор складывается , при одинаковой подаче жидкости .

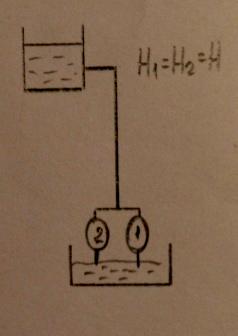

При параллельном соединении располагаемая подача насосов складывается , при одиноком напоре .

Рис 9.10 Схема насосных установок

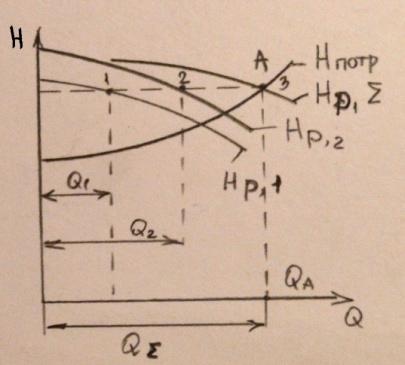

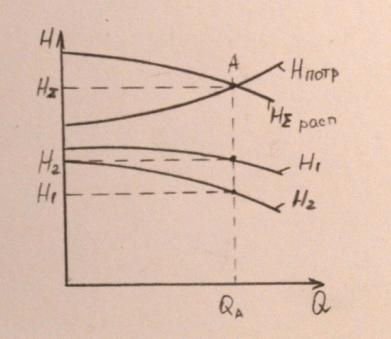

После построения суммарной характеристики определяется рабочая точка. Из графика можно определить напоры, которые создают насосы при последовательном сое-динении или подачи каждого насоса – при параллельном соединении.

Если рабочая точка не лежит на суммарной характеристики, то необходимо отрегу-лировать насосы одним из трех приведенных способов.

9.1.6 Понятие о кавитации и высоте всасывания жидкости насосом

Явление кавитации нами уже было рассмотрено ранее. При уменьшении давления в жидкости до давления насыщенных паров, в жидкости начинается интенсивное парообра-зование, которое нарушает сплошность жидкости. Такое явление носит название кавита-ция. При повышении давления пузырьки исчезают. Это приводит к местным мгновенным увеличениям давления до тысячи МПа. Кавитация приводит к эрозии стенок оборудова-ния, шума и вибрации насосной установки, уменьшению подачи, напора, мощности и КПД.

В насосах уменьшение давления жидкости может происходить:

при увеличении высоты всасывания;
при увеличении скорости движения жидкости;
при увеличении потерь напора во всасывающем трубопроводе.

С увеличением температуры жидкости давления насыщенных паров увеличивается, что приводит к возникновению кавитации. С целью ее предупреждения рекомендуется:
