26.27. Рамы , расчет , конструкции (мало мат-ла , добавить !!!)
Особенностью рамных конструкций является наличие жесткого узла в месте сопряжения ригеля со стойкой. Угловые моменты уменьшают изгибающий момент в ригеле, благодаря чему рамной конструкцией, как правило, можно перекрыть гораздо больший пролет, чем простой балкой. Кроме того, деревянная рама может воспринимать горизонтальные ветровые усилия в своей плоскости и тем самым обеспечивать поперечную устойчивость здания без защемления стоек в основании и без устройства воспринимающих ветровые усилия торцовых и поперечных стен. Эти преимущества рамных конструкций широко используются в железобетонных и стальных рамах, где легко обеспечивается монолитность и жесткость узлов.
В деревянных рамах жесткость узла создается при помощи стальных накладок и нагелей, обладающих известной податливостью, что необходимо учитывать в расчете. Деревянные рамы применяются главным образом в сборных зданиях подсобного назначения, выставочных павильонах и т. п.
Деревянные рамы выполняются преимущественно трехшарнирными в виде гвоздевых конструкций с перекрестной дощатой стенкой (рис. 1, а), клееных с фанерной стенкой и клееных из пакета досок (рис. 1, б). Отдельное изготовление и транспортирование ригеля и стойки рамы (рис. 1, б) является большим удобством и преимуществом рам подобного типа.
Растягивающее усилие от углового момента во внешнем поясе в узле рамы с перекрестной стенкой воспринимается накладкой из полосовой стали, соединяемой с поясами при помощи шурупов (рис. 1, а).
В клееной раме по рис. 1, б растягивающее усилие в узловом швеллере передается на ригель и стойку путем упора уголков в хвостовые бобышки, приклеенные к ригелю и стойке и работающие на скалывание.
Рис.

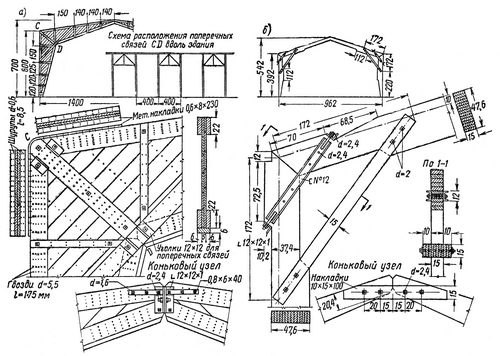

1. Трехшарнирные рамы
(а
– дощатая с перекрестной стенкой на
гвоздях; б – клееная из досок)
Расчет деревянных рам
Расчет гвоздевых рам с перекрестной стенкой производится аналогично расчету арочных конструкций. Расчет удобно вести относительно заданного внешнего контура рамы (по оси внешнего пояса) и затем определять усилия в поясах, проверять сечения и рассчитывать гвозди. Жесткий угол рамы на рис. 1, а рассматривают, пренебрегая наличием перекрестной стенки в предположении, что стойка и ригель сопрягаются в узле при помощи стержневой шарнирной системы, которая состоит из прилегающих поясов и сжатой средней диагонали, соединяющей узлы верхнего и нижнего поясов.
При расчете узла сборной клееной деревянной рамы по рис. 1, б для определения усилия от момента в узловом швеллере и в подкосе узловой момент делят на плечо, равное расстоянию (по нормали) между осями швеллера и подкоса.
28. Фермы . Конструкции и узлы.
Деревянные фермы применяют для перекрытия пролетов 9...36 м. Тем не
Менее, в мировой практике известны примеры применения ферм пролетом 70 м. В нашей стране используются деревянные фермы индустриального изготовления — сегментные, многоугольные, трапециевидные, треугольные и шпренгель-ные (рис. 2,8), В большинстве своем они имеют нижний пояс из профильной или круглой стали и потому их называют металлодеревянными. В таких фермах выгодно сочетаются свойства древесины, хорошо работающей на сжатие в верхнем поясе, и стали — в растянутом нижнем поясе.
Верхний пояс фермы выполняют из брусьев или клееных досок. Длина панелей верхнего пояса брусчатой фермы определяется шагом прогонов (или шириной кровельных панелей. Рекомендуемый шаг деревянных ферм4,5...6 м, а при больших нагрузках или подвесном потолке — З..А5 м.
Сегментные фермы пролетом 12...36 м делают металлодеревянными с треугольной решеткой. Верхний пояс собирают из криволинейных блоков прямоугольного сечения из склеенных плашмя досок толщиной до 33 мм. Криволинейные блоки верхнего пояса стыкуют либо «в упор», либо с помощью стальных коробчатых вкладышей. В обоих случаях стыки перекрывают стальными или деревянными накладками. Панели сегментных ферм рекомендуется делать длиной до 6 м.
Примеры конструирования узлов ферм даны Т рис. 2,9 И 2.10. Трапециевидные фермы имеют незначительный (1/10..Л/12) уклон верхнего
Пояса и предназначены для рулонных кровель. Фермы, как правило, двухскатные (реже односкатные). Верхний пояс бывает брусчатым или клееным. Длина пане-
|
|
О
)
<<&-*
|
|

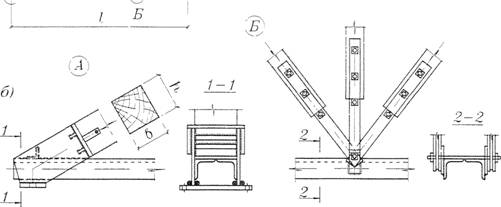

Рис. 2.9. Сегментная металлодеревянная ферма:
А — геометрическая схема; Б. в — опорный и промежуточный узлы {А. Б): г — стык верхнего пояса в упор; Д — то же, через стальной вкладыш (деревянные накладки условно не показаны); / — болты; 2 -~~~ гвозди
|
Рис. 2.10. Многоугольная брусчатая металлодеревянная ферма:
А — геометрическая схема; б, Й — опорный и промежуточный узлы (Л. Б)
Треугольные фермы применяют для кровель с крутым уклоном — от 1:2 до! :4 (асбестоцементныеплиты, кровельная сталь, черепица). Их оптимальная относительная высота находится в пределах (1/4... 1/6)/. Продолжительное время такие фермы выполнялись с узлами на врубках. Современная конструкция фермы усовершенствована за счет модернизации узлов, главным образом опорных, с использованием стальных деталей. Типизированные фермы индустриального изготовления бывают четырех - и шестипанельными с металлическими нижними поясами и растянутыми элементами решетки. Верхний пояс изготавливают брусчатым или клееным,
Шпренгельные системы представляют собой неразрезные балки из брусьев или клееных блоков с одной или двумя промежуточными опорами в виде стоек, поддерживаемых стальной тягой, которая своими концами прикрепляется к балке.
Фермы с параллельными поясами используют в качестве стропильных в особых случаях компоновки покрытия. Такие фермы обычно имеют раскосную решетку
