Лабораторная работа №4
По дисциплине: «Монтаж электрооборудования»
Тема: «Разделка и соединение жил кабелей»
Выполнил: Леонов П.И.
Проверил: Горемыкин С.А.
2013
Цель работы: закрепить теоретические знания по технологии электромонтажных работ, получить практические навыки по разделке и соединению жил кабелей.
Выполнение работы:
Поперечное сечение с максимальным числом элементов, входящих в его состав.
Кабелем называют один или несколько изолированных друг от друга проводов, заключённых в общую герметичную оболочку (резиновую, пластмассовую или металлическую). Кабели выполняют с медными или алюминиевыми жилами.
Они могут быть одно- и многопроволочными .
П
о
количеству жил кабели классифицируются:
-одножильные;
-двухжильные;
-трёхжильные;
-четырёхжильные; рис 1
-пятижильные.

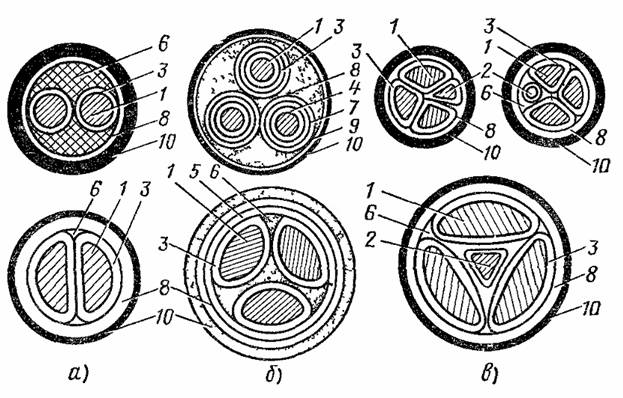

Элементы конструкции кабеля:рис. 1
1- токоведущие жилы (одно- и многопроволочные). В четырёхжильных кабелях три основные жилы используют для передачи электроэнергии, в четвёртые (нулевой) – для прохождения разности токов фаз при несимметричной нагрузке (их присоединяют к нейтрали источника тока).
2-нулевая жила.
3- изоляция, наложенная на каждую жилу кабеля (изоляция жилы), обеспечивает необходимую электрическую прочность токопроводящих жил по отношению друг к другу и к заземлённой оболочке. Применяют бумажную, резиновую и пластмассовую изоляцию.
4-экран токопроводящей жилы- служит для защиты внешних цепей от влияния электромагнитного поля, созданного токами, протекающими по кабелю, а также для обеспечения симметрии электромагнитного поля вокруг кабеля.
5- поясная изоляция – изоляция наложенная поверх изолированных жил. Бумажную изоляцию пропитывают маслоканифольным составом. Резиновая изоляция выполняется из сплошного слоя резины, или из резиновых лент. Кабели с пластмассовой изоляцией имеют изоляцию на основе ПВХ пластика либо изоляцию из самозатухающего пластика.
6-заполнители – необходим для устранения свободных промежутков между конструктивными элементами кабеля с целью герметизации, придания необходимой формы и механической прочности кабелю (бумажная лента или кабельная пряжа).
7- оболочка – выполняется металлической, пластмассовой или резиновой. Оболочка предохраняет внутренние элементы кабеля от разрушения влагой, газами, контактами и иными агрессивными средами.
9-броня – для защиты от механических повреждений оболочки кабелей обматывают в зависимости от назначения и условий эксплуатации стальной либо проволочной бронёй. Проволочную броню выполняют из круглых либо плоских проволок. Броня из плоских лент защищает кабель только от механических повреждений, проволочная помимо этого воспринимает растягивающее усилие, которое возникает при вертикальной прокладке кабеля.
10-наружный защитный покров – для защиты брони кабеля от коррозии, выполняется из кабельной либо стеклянной ленты, пропитанной битуумным составом. В некоторых конструкциях кабеля поверх данной пряжи предусматривается ПВХ или полиэтиленовый шланг.
