III. Общие сведения и классификация электроизмерительных приборов.
ОЦЕНКА ЗА ЭКЗАМЕН:_________________________
Председатель аттестационной комиссии____________________________________
Экзаменующий учитель__________________________________________________
Ассистент______________________________________________________________
ЭКЗАМЕНАЦИОННОЕ ЗАДАНИЕ ПО ДИСЦИПЛИНЕ
«Электротехника и электроника»
Ф.И.О.________________________________________________________________
ГРУППА №________
Вариант № 6
Инструкция
Внимательно прочитайте задание.
Для выполнения задания №1 вы можете воспользоваться методическим материалом, имеющимся на специальном столе.
Время выполнения всех заданий – 30 мин.
Текст задания
I. На цоколе лампочки карманного фонаря написано: 3,5 в и 0,28 а. Найти сопротивление и потребляющую мощность.
___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
II.
1. Амперметры и вольтметры, какой системы имеют равномерную шкалу?
А. Магнитоэлектрической.
Б. Электромагнитной.
В. Электродинамической.
2. Какие двигатели переменного тока называются асинхронными?
А. У которых скорость вращения ротора равна скорости вращения магнитного поля.
Б. У которых скорость вращения ротора меньше скорости вращения магнитного поля.
В. У которых скорость вращения ротора больше скорости вращения магнитного поля.
3. Трехфазный двигатель с напряжением 127 В включают в трехфазную сеть с линейным напряжением 380 В. Как следует соединить обмотки двигателя?
А. Звездой.
Б. Треугольником.
В. Двигатель нельзя включать в эту сеть.
III. Последовательное соединение проводников.
ОЦЕНКА ЗА ЭКЗАМЕН:_________________________
Председатель аттестационной комиссии____________________________________
Экзаменующий учитель__________________________________________________
Ассистент______________________________________________________________
ЭКЗАМЕНАЦИОННОЕ ЗАДАНИЕ ПО ДИСЦИПЛИНЕ
«Электротехника и электроника»
Ф.И.О.________________________________________________________________
ГРУППА №________
Вариант № 7
Инструкция
Внимательно прочитайте задание.
Для выполнения задания №1 вы можете воспользоваться методическим материалом, имеющимся на специальном столе.
Время выполнения всех заданий – 30 мин.
Текст задания
I. Электрическая печь для плавки металла потребляет ток 800 а при напряжении 60 в. Сколько теплоты выделяется в печи за 1 мин?
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
II.
1. Почему магнитопровод трансформатора выполняется из электротехнической стали, а не из обычной, и собирается из отдельных тонких изолированных друг от друга листов? (Указать неправильный ответ)
А. Из электротехнической стали для уменьшения потерь на вихревые токи.
Б. Из электротехнической стали для уменьшения потерь на гистерезис.
В. Из тонких листов для уменьшения потерь на вихревые токи.
Г. Из тонких листов для уменьшения потерь на гистерезис
2. Какие из перечисленных сетей используются для передачи электроэнергии?
А. Сети с напряжением до 1000 В.
Б. Сети с напряжением свыше 1000 В.
В. И те и другие.
3. Лампы накаливания с номинальным напряжением 220 В включают в трехфазную сеть с линейным напряжением 220 В. Какова схема включения ламп?
А. Звездой.
Б. Звездой с нейтральным проводом.
В. Треугольником.
III. Параллельное соединение проводников.
ОЦЕНКА ЗА ЭКЗАМЕН:_________________________
Председатель аттестационной комиссии____________________________________
Экзаменующий учитель__________________________________________________
Ассистент______________________________________________________________
ЭКЗАМЕНАЦИОННОЕ ЗАДАНИЕ ПО ДИСЦИПЛИНЕ
«Электротехника и электроника»
Ф.И.О.________________________________________________________________
ГРУППА №________
Вариант № 8
Инструкция
Внимательно прочитайте задание.
Для выполнения задания №1 вы можете воспользоваться методическим материалом, имеющимся на специальном столе.
Время выполнения всех заданий – 30 мин.
Текст задания

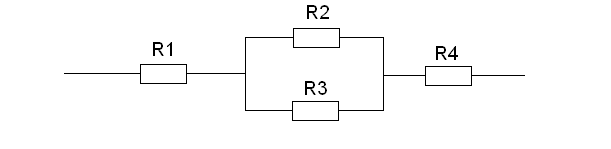

I. Найдите общее сопротивление цепи, если R1=2 кОм, R2=4 кОм,
R3=6 кОм, R4=3 кОм.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
II.
1. Какой закон лежит в основе принципа действия трансформатора?
А. Закон Ампера.
Б. Закон электромагнитной индукции.
В. Принцип Ленца.
2. Какие машины переменного тока называют синхронными?
А. У которых скорость вращения ротора равна скорости вращения магнитного поля.
Б. У которых скорость вращения ротора меньше скорости вращения магнитного поля.
В. У которых скорость вращения ротора больше скорости вращения магнитного поля.
3. Что произойдет с токами двух оставшихся фаз, если в соединении звездой с нейтральным проводом отключить одну фазу?
А. Не изменятся.
Б. Уменьшатся.
В. Увеличатся.
Г. Один уменьшится, другой увеличится.
III. Работа и мощность постоянного электрического тока. Закон Джоуля – Ленца.
ОЦЕНКА ЗА ЭКЗАМЕН:_________________________
Председатель аттестационной комиссии____________________________________
Экзаменующий учитель__________________________________________________
Ассистент______________________________________________________________
ЭКЗАМЕНАЦИОННОЕ ЗАДАНИЕ ПО ДИСЦИПЛИНЕ
«Электротехника и электроника»
Ф.И.О.________________________________________________________________
ГРУППА №________
Вариант № 9
Инструкция
Внимательно прочитайте задание.
Для выполнения задания №1 вы можете воспользоваться методическим материалом, имеющимся на специальном столе.
Время выполнения всех заданий – 30 мин.
Текст задания

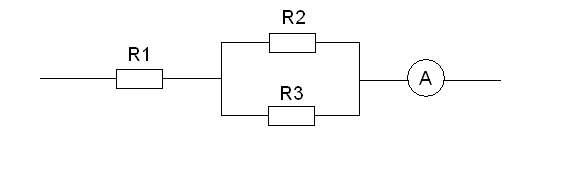

I. Определить падение напряжения на сопротивлениях: R1=3 Ом, R2=2 Ом, R3=4 Ом, если амперметр показывает 6А.
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
II.
1. Каково основное назначение коллектора в машине постоянного тока?
А. Крепление обмотки якоря.
Б. Электрическое соединение вращающейся обмотки якоря с неподвижными клеммами машины.
В. Выпрямление переменного тока в секциях обмотки якоря.
2. В каких проводах высокая прочность совмещается с высокой электропроводностью?
А. В стальных
Б. В алюминиевых
В. В сталеалюминевых
3. Каково назначение нейтрального провода?
А. Выравнивать сопротивление фаз.
Б. Выравнивать мощности фаз.
В. Выравнивать фазные напряжения.
III. Законы Кирхгофа.
ОЦЕНКА ЗА ЭКЗАМЕН:_________________________
Председатель аттестационной комиссии____________________________________
Экзаменующий учитель__________________________________________________
Ассистент______________________________________________________________
ЭКЗАМЕНАЦИОННОЕ ЗАДАНИЕ ПО ДИСЦИПЛИНЕ
«Электротехника и электроника»
Ф.И.О.________________________________________________________________
ГРУППА №________
Вариант № 10
Инструкция
Внимательно прочитайте задание.
Для выполнения задания №1 вы можете воспользоваться методическим материалом, имеющимся на специальном столе.
Время выполнения всех заданий – 30 мин.
Текст задания
