4 Принципиально-электрические схемы автоматизации. Схемы сигнализации и блокировки

4.1 Принципиально-электрические схемы

Принципиально-электрические схемы (ПЭС) - схемная реализация отдельных контуров функциональной схемы автоматизации. Данная схема задает полный состав всех приборов и технических средств, которые входят в данный контур, а также все линии связи между ними. На основе ПЭС разрабатывают монтажно-коммутационные схемы внешних соединений и подключений.

ПЭС - совокупность отдельных элементов электрических частей, которые исполняют в заданной последовательности типовые операции: передачу сигналов, преобразование, усиление, формирование управляющих сигналов.

Требования к разработке ПЭС:

• должна быть простой и надежной;

• удобство эксплуатации;

• удобство оперативной работы;

• верно действующей в аварийных ситуациях;

• минимальное количество соединительных проводов.

Принципы построения ПЭС:

• выделяют из ФЭС один контур контроля и управления, который решает отдельную задачу автоматизации агрегата;

• формулируют основные условия работы контура и последовательность действия схемы по реализации задач, решаемых контуров;

• последовательность действия схемы представляют в виде отдельных электрических узлов, которые далее объединяют в одну электрическую схему;

• производят разработку (расчет) электрических параметров схемы;

• проверяют работу схемы по принципу гибкой связи (работа схемы при выходе с узла одного или нескольких устройств);

• Анализ схемы на возможность ее упрощения;

• при разработке ПЭС применяют стандартные схемные решения, что объясняется однотипностью технических средств;

В таблице 4.1. приведены обозначения, часто применяемые в принципиально-электрических схемах проектов автоматизации.

Таблица 4.1 - часто применяемые в принципиально-электрических схемах проектов автоматизации

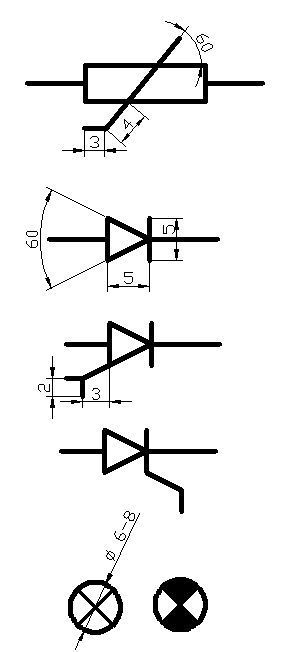

Термістор
Діод
Тиристор з керуванням по аноду
Тиристор з керуванням по катоду
Лампа освітлювальна і сигнальна
Дзвінок електричний
Сирена електричний
Гудок електричний

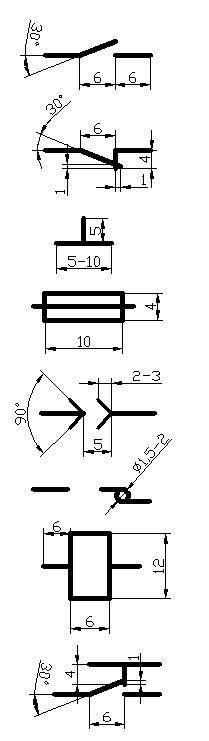

Контакт норм. відчинений
Контакт норм. зачинений
Земля
Запобіжник плавкий
Штекерне роз’єднання
З’єднання розбірне гвинтове
Котушка реле
Контакт перемикаючий

Продолжение таблицы 4.1

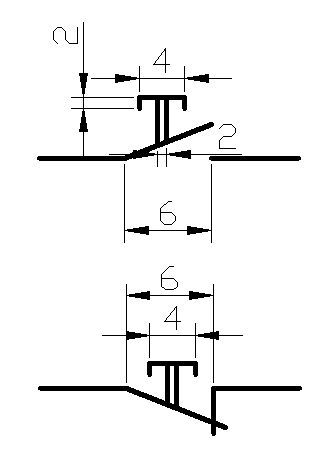

Замикач кнопочний
Вимикач кнопочний
Вимикач трьохполосний

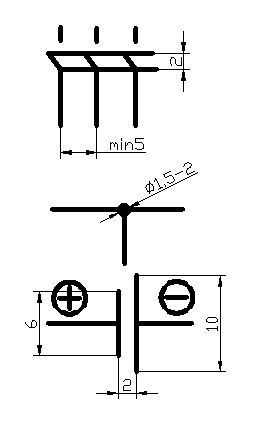

З’єднання двох провідників на схемах
Акумуляторна батарея

При описании силовых линий переменного тока приняты следующие обозначения:

Трехфазный :	A, B, C
(много линий) -	A1, B1, C1; A2, B2, C2 ...
Двухфазный :	A1, B1
(по 220 B) -	A, N B, N C, N

При описании силовых линий постоянного тока приняты следующие обозначения:

положительные - нечетные числа	1, 3, 5, ...
отрицательные - четные числа	2, 4, 6, ...

Линии контроля, управления, сигнализации нумеруются арабскими числами в диапазонах:

управление и измерение	1 - 399
сигнализация	400 -799
питание	800 -999

Электронные приборы, вторичные приборы, регуляторы, ремиконты, управляющий вычислительный комплекс на ПЭС отображаются прямоугольниками произвольных размеров, в центре которых показываются клеммные колодки (рис.4.1.).

Рисунок 4.1 – Пример изображения прибора на ПЭС

При построении ПЭС необходимо знать значения клемм соответствующих клеммных колодок, которые используются в разрабатываемой схеме (клеммные колодки указываются в технических инструкциях соответствующих приборов). Все приборы ПЭС располагаются параллельно сторонам листа с минимальным пересечением соединительных линий. Каждая клемма, задействованная в схеме, должна иметь свой номер (согласно технической инструкции), а провод, который соединяет клемму с техническим устройством, должен быть пронумерован согласно таблице рекомендаций.

Все приборы ПЭС располагаются параллельно сторонам листа, чтобы было min пересечений линий. Каждая клемма, задействованная в схеме должна иметь свой номер согласно тех.инструкции. При нумерации от клеммы до клеммы - провод имеет один номер (также если сходятся к клемме несколько проводов). При этом, каждый прибор нумеруется согласно позиции на функциональной схеме.

Пример ПЭС представлен на рисунке 4.2

Рисунок 4.2 – Пример ПЭС
