3.3 Изображение средств измерения и автоматизации
Приборы, средства автоматизации, электрические устройства и элементы вычислительной техники на функциональных схемах автоматизации показываются в соответствии с ДСТУ Б А.2.4-16 2008 (бывший ГОСТ 21.404-85) «Система проектної документації для будівництва. Автоматизація технологічних процесів. Зображення умовні приладів і засобів автоматизації в схемах» и отраслевыми нормативными документами.
При отсутствии в стандартах необходимых изображении разрешается применять нестандартные изображения, которые следует выполнять на основании характерных признаков изображаемых устройств. ДСТУ Б А.2.4-16 2008 предусматривает систему построения графических и буквенных условных обозначений по функциональным признакам, выполняемым приборами (таблица 3.2).
Таблица 3.2 - Основные условные обозначения приборов и средств автоматизации по ДСТУ Б А.2.4-16 2008
Позначення |
Зображення |
1. Пристрій, який установлюється на місці |
|
2. Пристрій, який установлюється на щиті |
|
3. Виконавчий механізм |
|
4. Виконавчий механізм, який при завершенні енергії або сигналу, що управляє: |
|
а) відкриває регулюючий орган |
|
б) зачиняє регулюючий орган |
|
в) залишає регулюючий орган у незмінному стані |
|
5. Виконавчий механізм з додатковим ручним приводом |
|
6. Лінія зв’язку. Загальні зображення |
|
7. Перехрещення ліній зв'язку без з'єднання між собою |
|
8. Перехрещення ліній зв’язку зі з’єднанням між собою |
|
В стандарте установлены два способа построения условных обозначений: упрощенный и развернутый.
Для упрощенного способа построения достаточно основных условных обозначений, приведенных в таблице 3.2, и буквенных обозначений, приведенных в таблице 3.3.
Таблица 3.3 - Буквенные условные обозначения по ДСТУ Б А.2.4-16 2008
Условные обозначения |
Измеряемая величина |
Функции, выполняемые техническим устройством |
|||
Основное значение первой буквы |
Дополнительное значение |
Отображение информации |
Формирование выходного сигнала |
Дополнительное значение |
|
1 |
2 |
3 |
4 |
5 |
6 |
A |
+ |
- |
Сигнализация/ Alarm |
- |
- |
B |
+ |
- |
- |
Автоматическоерегулирование, управление/ Control |
- |
C |
+ |
- |
- |
- |
|
D |
Плотность/ Density |
Разность, перепад/ difference |
- |
- |
- |
E |
Любая электрическая величина/ Electrical variable |
- |
- |
Чувствительный (приемный) элемент/ Sensing element |
- |
F |
Расход, производительность/ Flow-rate |
соотношение доля, дробь/ Ratio |
- |
- |
- |
G |
Размер, положение, перемещение/ gauging, position or length |
- |
+ |
- |
- |
H |
ручное воздействие/ hand (manually initiated) |
- |
- |
- |
верхний предел измеряемой величины/High |
I |
+ |
- |
Показание/ indicating |
- |
- |
J |
+ |
автоматическое переключение, обегание/ scan |
- |
- |
- |
Продолжение таблицы 3.3
1 |
2 |
3 |
4 |
5 |
6 |
K |
Время, временная программа/ time or time program |
- |
- |
Станция (устройство) управления/ contactor |
- |
L |
Уровень/ level |
- |
- |
- |
нижний предел измеряемой величины/ low |
M |
Влажность/ moinsture or humidity |
- |
- |
Мотор/Motor |
- |
N |
+ |
- |
- |
-/+ |
- |
O |
+ |
- |
Оптосигнал «да», «нет»/ signal “Yes”/ “No”- |
- |
- |
P |
Давление, вакуум/ pressure or vacuum |
- |
- |
-/test point connector |
- |
Q |
Величина, характеризующая качество: состав, концентрация и т.п. / quality for example: analysis, concentration, conductivity |
интегрирование суммирование во времени/ integrate or totalize |
- |
Integrating or summating |
- |
R |
Радиоактивность/ Nuclear radiation |
- |
Регистрация/ recording |
- |
- |
S |
Скорость, частота/ speed or frequency |
- |
- |
Включение, отключение, переключение/ switching |
- |
T |
Температура/ temperature |
- |
- |
Измерительный преобразователь бесшкальный/ transmitting |
- |
U |
Несколько разнородных величин/ multivariable |
- |
- |
-/ multifanction unit |
- |
Продолжение таблицы 3.3
V |
Вязкость / viscosity |
- |
- |
Функция управляющего устройства/ valve, damper, louvre, actuating element, unspecified correcting unit |
- |
W |
Масса/ weight or force |
- |
- |
- |
- |
X |
Нерекомендуемая резервная буква |
- |
- |
- |
- |
Y |
+ |
- |
- |
Устройство вычислении, преобразования/computing relay, relay |
- |
Z |
+ |
- |
- |
Аварийное воздействие/ emergency or safety acting |
- |
Развернутый способ построения условных графических обозначений может быть выполнен путем комбинированного применения основных (таблица 3.2 и 3.3) и дополнительных обозначений, приведенных в таблице 3.4 и 3.5.
Таблица 3.4 - Дополнительные буквенные обозначения, отражающие функциональные признаки приборов по ДСТУ Б А.2.4-16 2008
Найменування |
Позначення |
Призначення |
Чутливий елемент |
E |
Пристрої, що виконують первинне перетворення: перетворювачі термоелектричні, термоперетворювачі опору, датчики пірометрів, звужуючі пристрої витратомірів тощо |
Дистанційна передача |
Т |
Прилади безшкальні з дистанційною передачею сигналу: манометри, дифманометри, манометричні термометри |
Станція управління |
K |
Прилади, що мають перемикач для вибору виду керування і пристрій для дистанційного керування |
Перетворення, обчислювальні функції |
Y |
Для побудови позначень перетворювачів сигналів і обчислювальних пристроїв |
Таблица 3.5 - Дополнительные обозначения, отражающие функциональные признаки преобразователей сигналов и вычислительных устройств по ДСТУ Б А.2.4-16 2008
Найменування |
Позначення |
|
1 |
Вид енергії сигналу: |
|
|
електричний; |
Е |
|
пневматичний; |
Р |
|
гідравлічний |
G |
2 |
Види форм сигналу: |
|
|
аналоговий |
А |
|
дискретний |
D |
3 |
Операції, що виконуються обчислювальним пристроєм: |
|
|
підсумовування; |
Σ |
|
множення сигналу на постійний коефіцієнт к; |
k |
|
множення двох і більше сигналів один на другий; |
x |
|
ділення сигналів один на другий; |
: |
|
зведення величини сигналу f дo ступеня n; |
fn |
|
обчислення кореня ступеня n з величини сигналу; |
|
|
логарифмування; |
lg |
|
диференціювання; |
dx/dt |
|
інтегрування; |
|
|
зміна знака сигналу; |
х(-1) |
|
обмеження верхнього значення сигналу; |
max |
|
обмеження нижнього значення сигналу |
тіn |
4 |
Зв'язок з обчислювальним комплексом: |
|
|
передача сигналу в автоматизовану систему управління технологічним процесом; |
Вi |
|
виведення сигналу з автоматизованої системи управління технологічним процесом |
Bo |
Сложные приборы, выполняющие несколько функций, допускается изображать несколькими окружностями, примыкающими друг к другу. Методика построения графических условных обозначений для упрощенного и развернутого способов является общей. В верхней части окружности наносятся буквенные обозначения измеряемой вели чины и функционального признака прибора.
В нижней части окружности наносится позиционное обозначение (цифровое или буквенно-цифровое), служащее для нумерации комплекта измерения или регулирования (при упрощенном способе построения условных обозначений) или отдельных элементов комплекта (при развернутом способе построения условных обозначений).
Порядок расположения буквенных обозначений в верхней части (слева направо) должен быть следующим: обозначение основной измеряемой величины; обозначение, уточняющее (если необходимо) основную измеряемую величину; обозначение функционального признака прибора.
Функциональные признаки (если их несколько в одном приборе) также располагаются в определенном порядке.
Пример построения условного обозначения прибора для измерения, регистрации и автоматического регулирования перепада давления приведен на рис. 3.1.

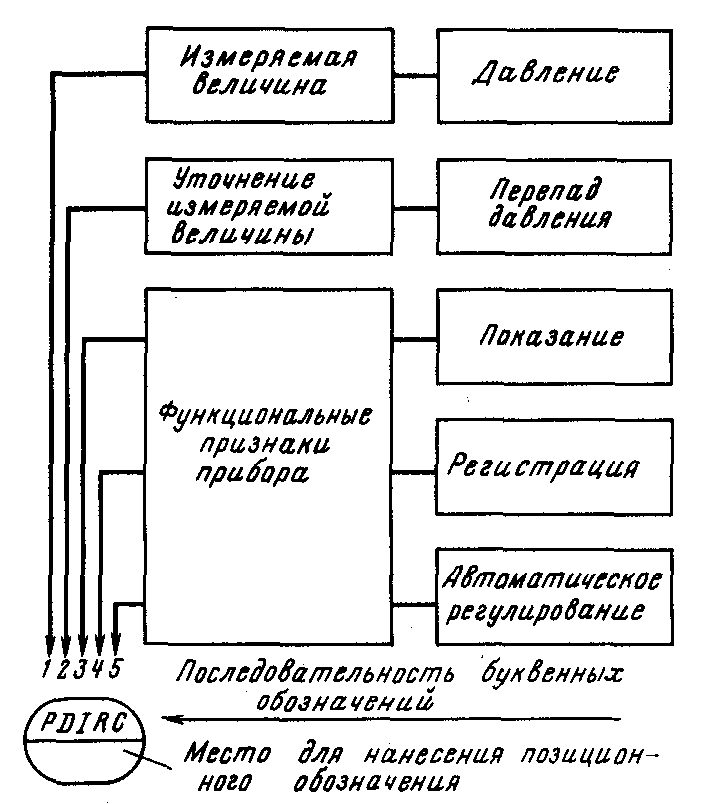

Рисунок 3.1 - Пример построения условного обозначения прибора для измерения, регистрации и автоматического регулирования перепада давления
При построении условных обозначений приборов следует указывать не все функциональные признаки прибора, а лишь те, которые используются в данной схеме. Так, при обозначении показывающих и самопишущих приборов (если функция “показание” не используется) следует писать TR вместо TIR, PR вместо PIR.
При построении условного обозначения сигнализатора уровня, блок сигнализации которого является прибором без шкалы и снабжен контактным устройством и встроенными сигнальными лампами, следует писать:
a) LS — если прибор используется только для дистанционной сигнализации отклонения уровня, включения, выключения насоса, блокировок;
б) LA — если используются только сигнальные лампочки самого прибора;
в) LSA — если используются обе функции в соответствии с а) и б);
г) LC — если прибор используется для позиционного регулирования уровня.
Размеры графических условных обозначений по ГОСТ 21.404—85 приведены в таблице 3.6. Условные графические обозначения на схемах должны выполняться линиями толщиной 0,7—0,8 мм. Горизонтальная разделительная черта внутри обозначения и линии связи должны выполняться линиями толщиной 0,2—0,3 мм. В обоснованных случаях (например, при позиционных обозначениях, состоящих из большого числа знаков) для обозначения первичных преобразователей и приборов допускается вместо окружности применять обозначения в виде эллипса.
Таблица 3.6 - Размеры графических условных обозначений приборов и средств автоматизации по ДСТУ Б А.2.4-16 2008
Найменування |
Зображення |
Прилад: |
|
а) основне зображення; |
|
б) зображення, що допускається;
|
|
Виконавчий механізм
|
|
Примеры построения обозначений, устанавливаемых ДСТУ Б А.2.4-16 2008, приведены в таблице 2.3.6.
Таблица 3.6 - Примеры построения условных обозначений, устанавливаемых ДСТУ Б А.2.4-16 2008
Ч.ч. |
Зображення |
Найменування |
1 |
2 |
3 |
1 |
|
Первинний вимірювальний перетворювач (чутливий елемент) для вимірювання температури, встановлений за місцем. Наприклад, перетворювач термоелектричний (термопара), термоперетворювач опору, термобалон манометричного термометра, датчики пірометра тощо |
2 |
|
Прилад для вимірювання і показу температури, встановлений за місцем. Наприклад, термометр рідинний, термометр манометричний тощо |
3 |
|
Прилад для вимірювання і показу температури, встановлений на щиті. Наприклад, логометр, потенціометр, мілівольтметр тощо |
4 |
|
Прилад для вимірювання температури безшкальний із дистанційною передачею показань, встановлений за місцем. Наприклад, термометр манометричний (або будь-який інший датчик температури), безшкальний із пневмо- або електропередачею |
5 |
|
Прилад для вимірювання температури одноточковий, реєструючий, встановлений на щиті. Наприклад, логометр, потенціометр тощо |
6 |
|
Прилад для вимірювання температури з автоматичним оббігаючим пристроєм, реєструючий, встановлений на щиті. Наприклад, багатоточковий самописний потенціометр, міст автоматичний тощо |
7 |
|
Прилад для вимірювання температури реєструючий, регулюючий, встановлений на щиті. Наприклад, будь-який реєструючий регулятор температури |
8 |
|
Регулятор температури безшкальний, встановлений за місцем. Наприклад, ділатометричний регулятор температури |
9 |
|
Прилад для вимірювання температури безшкальний із контактним пристроєм, встановлений за місцем. Наприклад, реле температурне |
10 |
|
Байпасна панель дистанційного керування, встановлена на щиті |
Продолжение таблицы 3.6
1 |
2 |
3 |
11 |
|
Перемикач електричних ланцюгів вимірювання (керування), перемикач для газових (повітряних) ліній, встановлений на щиті |
12 |
|
Прилад для вимірювання і показу тиску (розрідження), встановлений за місцем. Наприклад, будь-який показувальний манометр, дифманометр, тягомір, напоромір, вакуумметр тощо |
13 |
|
Прилад для вимірювання і показу перепаду тиску, встановлений за місцем. Наприклад, дифманометр показувальний |
14 |
|
Прилад для вимірювання тиску (розрідження) безшкальний із дистанційною передачею показань, встановлений за місцем. Наприклад, манометр (дифманометр) безшкальний із пневмо- або електропередачею |
15 |
|
Прилад для вимірювання тиску (розрідження) реєструючий, встановлений на щиті. Наприклад, будь-який вторинний прилад для реєстрації тиску |
16 |
|
Прилад для вимірювання тиску з контактним пристроєм, встановлений за місцем. Наприклад, реле тиску |
17 |
|
Прилад для вимірювання і показу тиску (розрідження) з контактним пристроєм, встановлений за місцем. Наприклад, манометр електроконтактний, вакуумметр тощо |
18 |
|
Регулятор тиску, що працює без використання стороннього джерела енергії (регулятор тиску прямої дії) "поперед себе" |
19 |
|
Первинний вимірювальний перетворювач (чутливий елемент) для вимірювання витрати, встановлений за місцем. Наприклад, діафрагма, сопло, труба Вентурі, датчик індукційного витратоміра тощо |
20 |
|
Прилад для вимірювання витрати безшкальний із дистанційною передачею показань, встановлений за місцем. Наприклад, дифманометр (ротаметр), безшкальний із пневмо- або електропередачею |
Продолжение таблицы 3.6
1 |
2 |
3 |
21 |
|
Прилад для вимірювання співвідношення витрат реєструючий, встановлений на щиті. Наприклад, будь-який вторинний прилад для реєстрації співвідношення витрат |
22 |
|
Прилад для вимірювання і показу витрати, встановлений за місцем. Наприклад, дифманометр показувальний |
23 |
|
Прилад для вимірювання витрати інтегруючий, встановлений за місцем. Наприклад, будь-який безшкальний лічильник-витратомір із інтегратором |
24 |
|
Прилад для вимірювання і показу витрати, інтегруючий, встановлений за місцем. Наприклад, показувальний дифманометр з інтегратором |
25 |
|
Прилад для вимірювання витрати інтегруючий, з пристроєм для видачі сигналу після проходження заданої кількості речовини, встановлений за місцем. Наприклад, лічильник-дозатор |
26 |
|
Первинний вимірювальний перетворювач (чутливий елемент) для вимірювання рівня, встановлений за місцем. Наприклад, датчик електричного або ємнісного рівнеміра |
27 |
|
Прилад для вимірювання і показу рівня, встановлений за місцем. Наприклад, манометр (дифманометр), що використовується для вимірювання рівня |
28 |
|
Прилад для вимірювання рівня з контактним пристроєм, встановлений за місцем. Наприклад, реле рівня, що використовується для блокування і сигналізації верхнього рівня |
29 |
|
Прилад для вимірювання рівня безшкальний із дистанційною передачею показань, встановлений за місцем. Наприклад, рівнемір безшкальний із пневмо- або електропередачею |
ЗО |
|
Прилад для вимірювання рівня безшкальний, регулюючий, з контактним пристроєм, встановлений за місцем. Наприклад, електричний регулятор-сигналізатор рівня. Літера Н в даному прикладі означає блокування по верхньому рівню |
Продолжение таблицы 3.6
1 |
2 |
3 |
31 |
|
Прилад для вимірювання і показу рівня з контактним пристроєм, встановлений на щиті. Наприклад, вторинний показувальний прилад з сигнальним пристроєм. Літери Н і L означають сигналізацію верхнього та нижнього рівнів |
32 |
|
Прилад для вимірювання густини розчину безшкальний із дистанційною передачею показань, встановлений за місцем. Наприклад, датчик густиноміра з пневмо- або електропередачею |
33 |
|
Прилад для вимірювання і показу розмірів, встановлений за місцем. Наприклад, прилад показувальний для вимірювання товщини сталевої стрічки |
34 |
|
Прилад для вимірювання і показу будь-якої електричної величини, встановлений за місцем. Наприклад: |
|
|
напруга*, |
|
|
сила струму*, |
|
|
потужність* |
|
|
* Написи, що розшифровують конкретну вимірювану електричну величину, розташовуються або поряд із приладом, або у вигляді таблиці на полі креслення |
35 |
|
Прилад для керування процесом за тимчасовою програмою, встановлений на щиті. Наприклад, багатоланцюгове реле часу |
36 |
|
Прилад для вимірювання вологості реєструючий, встановлений на щиті. Наприклад, вторинний прилад вологоміра |
37 |
|
Первинний вимірювальний перетворювач (чутливий елемент) для вимірювання якості продукту, встановлений за місцем. Наприклад, датчик рН-метра |
Продолжение таблицы 3.6
1 |
2 |
3 |
38 |
|
Прилад для вимірювання і показу якості продукту, встановлений за місцем. Наприклад, газоаналізатор показувальний для контролю змісту кисню в димових газах |
39 |
|
Прилад для вимірювання якості продукту реєструючий, регулюючий, встановлений на щиті. Наприклад, вторинний самописний прилад регулятора концентрації сірчаної кислоти в розчині |
40 |
|
Прилад для вимірювання і показу радіоактивності з контактним пристроєм, встановлений за місцем. Наприклад, прилад для показу і сигналізації гранично-допустимих концентрацій α- і β-променів |
41 |
|
Прилад для вимірювання декількох різнорідних величин реєструючий, встановлений за місцем. Наприклад, самописний дифманометр-витратомір із додатковим записом тиску. Напис, що розшифровує вимірювані величини, наноситься праворуч від приладу |
42 |
|
Прилад для вимірювання швидкості обертання приводу реєструючий, встановлений на щиті. Наприклад, вторинний прилад тахогенератора |
43 |
|
Прилад для вимірювання і показу в'язкості розчину, встановлений за місцем. Наприклад, віскозиметр показувальний |
44 |
|
Прилад для вимірювання і показу маси продукту з контактним пристроєм, встановлений за місцем. Наприклад, пристрій електронно-тензометричний сигнальний |
45 |
|
Прилад для контролю згасання факела в печі безшкальний із контактним пристроєм, встановлений на щиті. Наприклад, вторинний прилад запально-захисного пристрою. Застосування резервної літери B повинно бути обумовлено на полі схеми |
46 |
|
Перетворювач сигналу, встановлений на щиті. Вхідний сигнал електричний, вихідний сигнал теж електричний. Наприклад, перетворювач вимірювальний, що служить для перетворення т.е.д.с. термометра термоелектричного в сигнал постійного струму |
Продолжение таблицы 3.6
1 |
2 |
3 |
47 |
|
Перетворювач сигналу, встановлений за місцем. Вхідний сигнал пневматичний, вихідний сигнал електричний |
48 |
|
Обчислювальний пристрій, що виконує функцію множення, встановлений на щиті. Наприклад, множник на постійний коефіцієнт K |
49 |
|
Пускова апаратура для керування електродвигуном (включення, виключення насоса; відкриття, закриття засувки тощо), встановлена за місцем Наприклад, магнітний пускач, контактор тощо. Застосування резервної літери N повинне бути обумовлене на полі схеми |
50 |
|
Апаратура, призначена для ручного дистанційного керування (включення, виключення двигуна; відкриття, закриття замкового пристрою, зміна завдання регулятору), встановлена на щиті. Наприклад, кнопка, ключ керування тощо |
51
|
|
Апаратура, призначена для ручного дистанційного керування, забезпечена пристроєм для сигналізації, встановлена на щиті. Наприклад, кнопка з вбудованою лампочкою, ключ керування з підсвічуванням тощо |
При использовании условных обозначений по ДСТУ Б А.2.4-16 2008 необходимо руководствоваться следующими правилами:
1) буква А применяется для обозначения функции сигнализации при упрощенном способе построения условных обозначений, а также при развернутом способе, когда для сигнализации используются лампы, встроенные в сам прибор. Во всех остальных случаях для обозначения контактного устройства прибора применяется буква S и при необходимости символ ламп, гудка, звонка.
Сигнализируемые предельные значения измеряемых величин следует конкретизировать добавлением букв Н и L. Эти буквы наносятся вне графического обозначения, справа от него. Букву S не следует применять для обозначения функции регулирования (в том числе позиционного);
2) для конкретизации измеряемой величины около изображения прибора (справа от него) необходимо указывать наименование или символ измеряемой величины, например “напряжение”, “ток”, рН, О2;
3) в случаях необходимости около изображения прибора допускается указывать вид радиоактивности, например α-, β- θëè ?-излучение;
4) буква U может быть использована для обозначения прибора, измеряющего несколько разнородных величин. Подробная расшифровка измеряемых величин должна быть приведена около прибора или на поле чертежа;
5) для обозначения величин, не предусмотренных данным стандартом, могут быть использованы резервные буквы. Многократно применяемые величины следует обозначать одной и той же резервной буквой. Для одноразового или редкого применения может быть использована буква X. При необходимости применения резервных буквенных обозначений они должны быть расшифрованы на схеме. Не допускается в одной и той же документации применение одной резервной буквы для обозначения различных величин;
6) для обозначения дополнительных значений прописные буквы D, F, Q допускается заменять строчными d, f, q;
7) в отдельных случаях, когда позиционное обозначение прибора не помещается в окружность, допускается нанесение его вне окружности;
8) буква Е применяется для обозначения чувствительных элементов, т. е. устройств, выполняющих первичное преобразование. Примерами первичных преобразователей являются термометры термоэлектрические (термопары), термометры сопротивления, датчики пирометров, сужающие устройства расходомеров, датчики индукционных расходомеров;
9) буква Т означает промежуточное преобразование — дистанционную передачу сигнала. Ее рекомендуется применять для обозначения приборов с дистанционной передачей показаний, например бесшкальных манометров (дифманометров), манометрических термометров с дистанционной передачей и т. п.
10) буква К применяется для обозначения приборов, имеющих станцию управления, т. е. переключатель выбора вида управления (автоматическое, ручное);
11) буква Y рекомендуется для построения обозначений преобразователей сигналов и вычислительных устройств;
12) порядок построения условных обозначений с применением дополнительных букв следующий: на первом месте ставится буква, обозначающая измеряемую величину, на втором — одна из дополнительных букв Е, Т, К или У.
Например, первичные измерительные преобразователи температуры (термометры термоэлектрические, термометры сопротивления и др.) обозначаются ТЕ, первичные измерительные преобразователи расхода (сужающие устройства расходомеров, датчики индукционных расходомеров и др.) — FE; бесшкальные манометры с дистанционной передачей показаний — РТ; бесшкальные расходомеры с дистанционной передачей — FT;
13) при применении обозначений из таблицы 2.3.4 надписи, расшифровывающие вид преобразования или операции, выполняемые вычислительным устройством, наносятся справа от графического изображения прибора;
14) в обоснованных случаях во избежание неправильного понимания схемы допускается вместо условных обозначений приводить полное наименование преобразуемых сигналов. Также рекомендуется обозначать некоторые редко применяемые или специфические сигналы, например кодовый, времяимпульсный, числоимпульсный;
15) при построении обозначений комплектов средств автоматизации первая буква в обозначении каждого прибора, входящего в комплект, является наименованием измеряемой комплектом величины. Например, в комплекте для измерения регулирования температуры первичный измерительный преобразователь следует обозначать ТЕ, вторичный регистрирующий прибор — TR, регулирующий блок — ТС.
При построении условных обозначений по ДСТУ Б А.2.4-16 2008 предусматриваются следующие исключения:
1) все устройства, выполненные в виде отдельных блоков и предназначенные для ручных операций, должны иметь на первом месте в обозначении букву Н независимо от того, в состав какого измерительного комплекта они входят, например, переключатели электрических цепей измерения (управления), переключатели газовых (воздушных) линий обозначаются HS, байпасные панели дистанционного управления - НС, кнопки (ключи) для дистанционного управления, задатчики - Н;
2) при обозначении комплекта, предназначенного для измерения нескольких разнородных величин, первичные измерительные преобразователи (датчики) следует обозначать в соответствии с измеряемой величиной, вторичный прибор — UP;
3) в отдельных случаях при построении обозначений комплектов, предназначенных Для измерения качества косвенным методом, первая буква в обозначении датчика может отличаться от первой буквы в обозначении вторичного прибора (например, для измерения качества продукта пользуются методом температурной депрессии). Датчиками температуры при этом являются термометры сопротивления, вторичным прибором - автоматический мост. Обозначение такого комплекта при развернутом способе будет следующим: датчики - ТЕ, вторичный прибор- QR.
Щиты, штативы, пульты управления на функциональных схемах изображаются условно в виде прямоугольных произвольных размеров, достаточных для нанесения графических условных обозначений устанавливаемых на них приборов, средств автоматизации, аппаратуры управления и сигнализации по ДСТУ Б А.2.4-16 2008.
Комплектные устройства (машины централизованного контроля, управляющие машины, полукомплекты телемеханики) обозначаются на функциональных схемах также в виде прямоугольников.
Функциональные связи между технологическим оборудованием и установленными на нем первичными преобразователями, а также со средствами автоматизации, установленными на щитах и пультах, на схемах показываются тонкими сплошными линиями. Каждая связь обозначается одной линией независимо от фактического числа проводов или труб, осуществляющих эту связь. К условным обозначениям приборов и средств автоматизации для входных и выходных сигналов линии связи допускается подводить с любой стороны, в том числе сбоку и под углом. Линии связи должны наноситься на чертежи по кратчайшему расстоянию и проводиться с минимальным числом пересечений.
Допускается пересечение линиями связи изображений технологического оборудования и коммуникаций. Пересечение линиями связи условных обозначений приборов и средств автоматизации не допускается.
