9 Проектирование схем электрического питания
9.1 Напруга живлення са.
В СА використовуються такі ж параметри електрично-енергетичні, як і в ОА. Найбільш розповсюдженими параметрами є:
1 трьохфазний змінний струм 380/220 В з глухо заземленою нейтралю.
2 трьохфазний змінний струм 380/220 В з глухо ізольованою нейтралю.
3 постійний струм 380/220 В.
Перший тип є найбільш розповсюдженим (рис. 9.1).

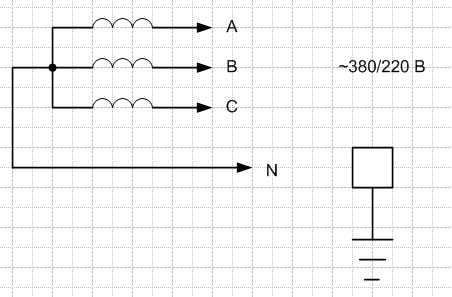

Рисунок 9.1 –Перший тип
Нейтраль заземлюється для того, щоб запобігти появі в системі великої напруги при ударах блискавки або короткого замикання. Для захисту персоналу, який експлуатує устаткування СА, в системах такого електроживлення використовується захисне занулення,- всі ТЗ приєднуються спеціальним дротом(шиною занулення) до робочого нульового дротика.
Другий тип.

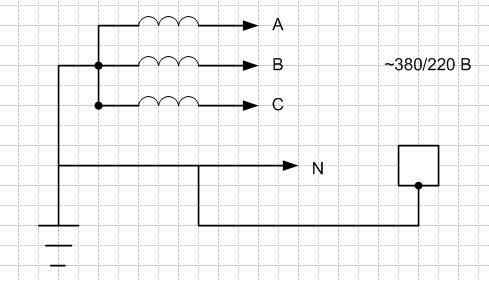

Рисунок 9.2 – Другий тип
В будь-який системі постачання електроенергії розрізняють мережу живлення і мережу розподілення. Мережі живлення як правило, мають такі структури:

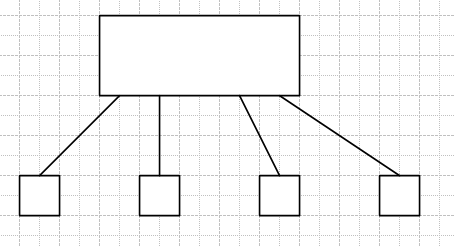

1 Радіальна
Рисунок 9.3
2 Послідовна
Рисунок 9.4
3 Змішана
Мережі живлення можуть бути однофазними (однопровідними), двохфазними (двохпровідними), трьохфазними (трьохпровідними і чотирьох).
Однофазні і двохфазні використовують при умові рівномірного навантаження фаз.

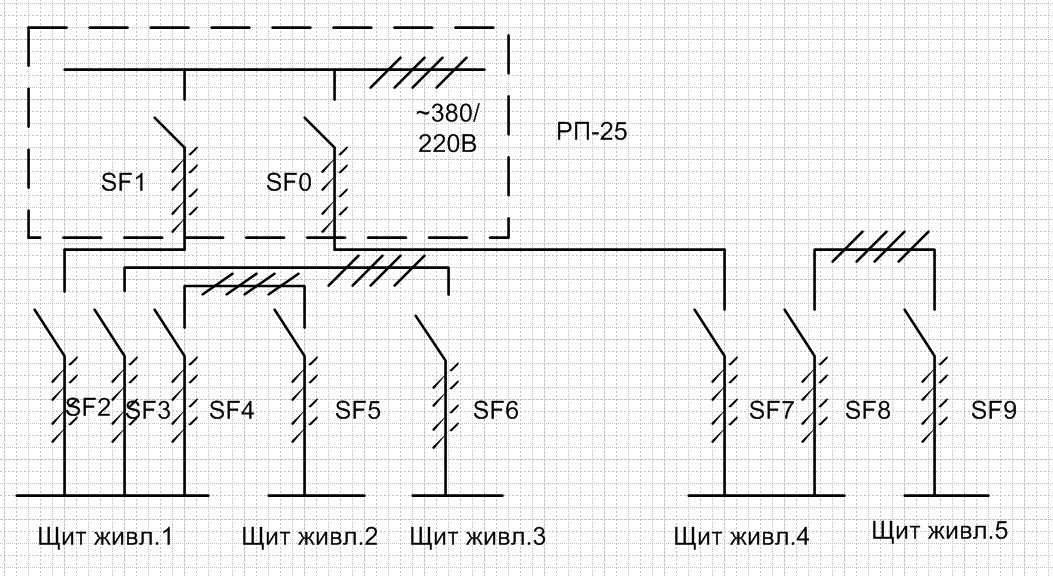

Схеми електропостачання і мережі живлення і розподілення виконують у вигляді схем, які можуть бути однолінійними або повними. Однолінійна схема показує передачу електроенергії у вигляді однієї лінії,на якій під кутом 45° рисочками показується кількість дротиків в даній лінії. Розглянемо приклад змішаної однолінійної схеми живлення (рис.9.5).
Рисунок 9.5 - Змішана однолінійна схема живлення
Всі СА по степені забезпечення електричним струмом діляться на 3 групи:
1-обекти для яких відсутність електричної енергії призводить до аварії або до зупинки ТП або до масового випуску бракованої продукції.
2-як правило об’єкти з безперервним технологічним виробництвом
3-всі інші
Об’єкти першої категорії повинні мати два або більше джерела постачання з автоматичного вмикача резерву. Об’єкти другої категорії мають дві лінії живлення з автоматичним або ручним перемиканням.

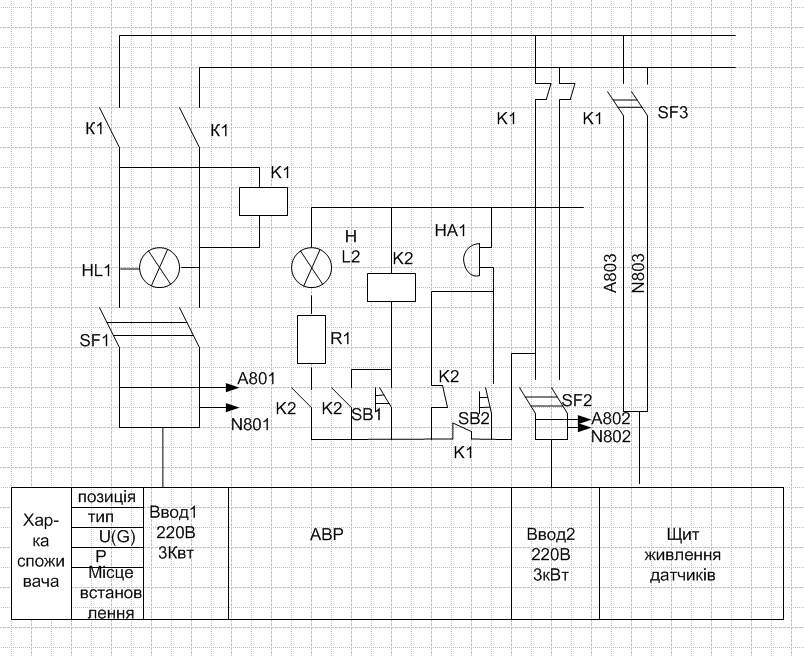

Розглянемо приклад повної схеми електропостачання об’єкту з автоматичним вмиканням резерву (рис. 9.6). Кожний ввід живиться однолінійним
SВ1-зняття звукового сигналу і квітування цього.
Рисунок 9.6 – Повна схема електропостачання об’єкту з автоматичним вмиканням резерву
В системах живлення необхідно забезпечити безперебійне постачання енергії за рахунок автоматичного вмикання резервних ліній.
Вибір апаратури вмикання і захисту електричних споживачів.
При виборі апаратури вмикання і захисту необхідно користуватися наступними вимогами:
1-напруга живлення та номінальний струм апаратури повинен відповідати довготривалому струму ланки споживачів
2-апаратура захисту повинна витримувати пускові струми ВМ, двигунів, а також переключення різної кількості споживачів.
3-апаратура захисту повинна вимикатися на початку дільниці, яку він захищає. Крім того,при розрахунках апаратури захисту треба вибирати струм розмикання,який складає 1,5 разів менше між током к.з.
