8 План трас и расположения оборудования

План трас-креслення, яке виконується в масштабі 1:50 або 1:100 на іншому кресленні, яке береться за основу. За основу береться архітектурно будівельний проект на будівлю, споруду, цеху, дільниці, агрегату.

При виконанні цього креслення необхідно мати наступне:

1. Креслення будівельні, споруди і розташування технологічне устаткування в масштабі 1:50, 1:100.

2. Поверхове розташування технологічних установок, та технологічних трубопроводів.

3. Перелік відбірних пристроїв, датчиків, ВМ з описом місць і розташування.

4. Перелік засобів автоматизації, які розташовані поза щитами(пультами).

5. Щити, пульти, шафи та план приміщення, де вони розташовані.

6. Перелік протяжних, поворотних, з’єднувальних шафів.

7. Перелік електричних та трубних пакетів і їх траса згідно схеми зовнішніх з’єднань

8. Креслення всіх проходів через стіни, стелю, фундамент пакетів труб електричних проводок.

9. Перелік монтажних деталей та матеріалів.

10. Клас пожежної та вибухонебезпечної класифікації будівель всіх приміщень через які буде проходити кабель.

11.Набір схем, функціональних схем зовнішніх з’єднань і загальний вигляд щита.

На кресленні плану трас окремо в масштабі 1:50 показується план приміщення головного щита або пульта керування і розташування на ньому цього щита(пульта).

План трас і розташування устаткування виконують таким чином: технологічне устаткування і будівля зображуються тонкими лініями 0,4мм(сірі), а на них лінією 1мм показується траса(шлях) проходження трубних електричних проводок, протяжні, поворотні, з’єднувальні коробки, датчики, ВМ і інше устаткування САР.

На труб або електричних проводок обов’язково вказується № кабелів, які знаходяться в цій трасі згідно кабельного журналу.

Креслення плану трас складає декілька листів, або декілька видів.

Перелік текстових матеріалів, які треба для робочих креслень автоматизації. Основним текстовим матеріалом є пояснювальна записка. В ній дається короткий опис всіх схем проекту.

В сучасних схемах СА виконується програмові технічні засоби, тому обов’язково в ПЗ повинні бути описані алгоритми й програми для їх програмування.

1. Об’єкти кожної категорії не повинні мати перебоїв з постачанням електроенергії.

2.Об’єкти з безперервним технологічним циклом.

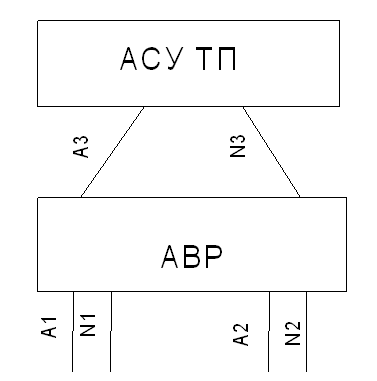

Для об’єктів другої категорії повинні мати 2 незалежні електронні вводи. Вони повинні подаватися на схему автоматичного включення резерву (АВР) (рис. 8.1)

Рисунко 8.1 - Схема автоматичного включення резерву

Все живлення повинно бути розраховано на велику потужність у коефіценті 1,5-1,7.

Якщо система виконує декілька фаз першого вводу, треба: або рівномірно розподіляти по фазам навантаження або використовувати спеціальний трансформатор.

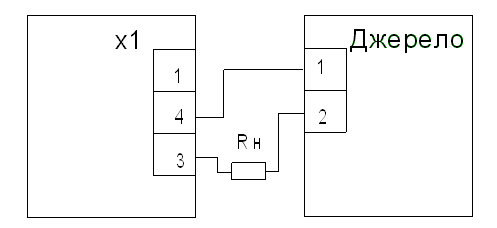

Перетворювач вимірювальний МТМ-402.

Перетворює сигнал датчиків температури в уніфікований стандартний струмовий сигнал з підключенням по навантаженню по 2-х провідній схемі.

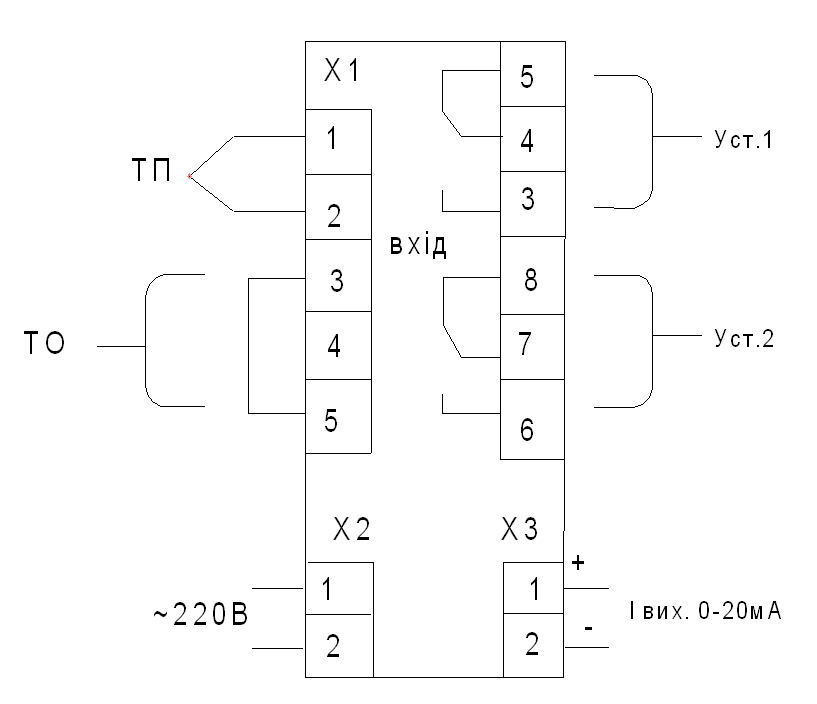

Вимірювач надлишкового тиску МПМ-700АU

Перетворює надлишковий тиск в діапазон від 4 кПа -60МПа. Перетворювач видає стандартний струмовий сигнал з підключенням по 2-х або3-х провідній схемі

Вимірювач надлишкового тиску МПМ-701

Для перетворення абсолютного, надлишкового і різниці тисків. Може працювати з підключенням по 2-х або3-х провідній схемі.

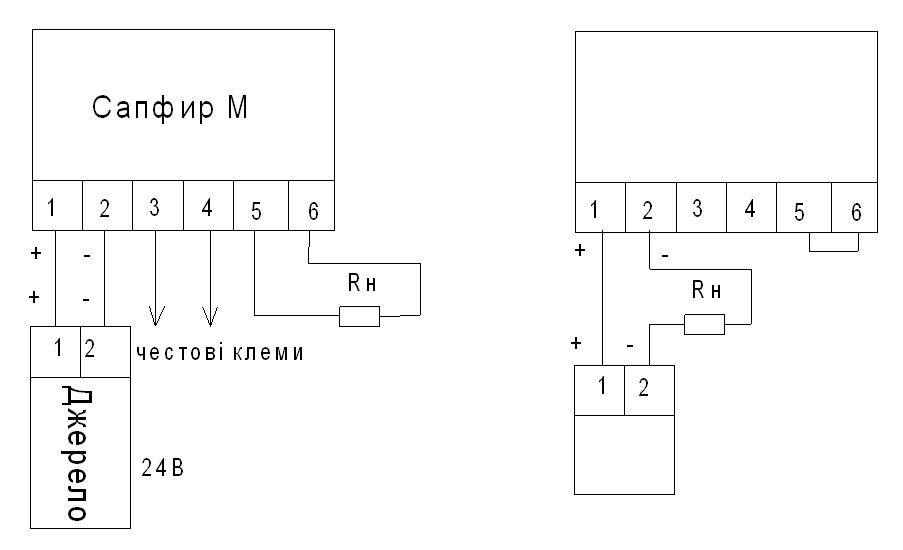

Датчик тиску з вимірювальним перетворювачем САПФІР-М

Підключення по 2-х або4-х провідній схемі.

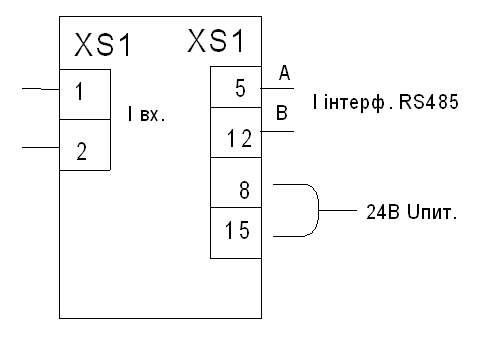

Індикатор електронний МТМ-120

Індикація миттєвих значень, сумарних значень і інтегрованого значення витрат тільки на одну годину.

Цифрове табло десяткове, розрядне табло. Діапазон(шкала) вибирається із ряду шкал 1;1,26;3;2,5;4;5;6,3;8.Помноження на 10 n,де п від 0:4.

Шкали, степінь множити на n, сумарне, мах значення задається за допомогою кнопок на індикаторі. Прилад має вихід на RS 485.
