5.3.4 Мнемосхемы

1. Мнемосхема представляет собой на­глядное графическое изображение функцио­нальной схемы управляемого объекта. Она облегчает оператору запоминание хода тех­нологического процесса, назначения различ­ных приборов и органов управления, а также способов действия при различных режимах работы объекта. В процессе управления мнемосхема является для оператора важней­шим источником информации о текущем со­стоянии системы, характере и структуре про­текающих в ней процессов, в том числе связанных с нарушением технологических ре­жимов, авариями и т. п.

2. Применение мнемосхем наиболее эф­фективно в тех случаях, когда управляемый объект имеет сложную технологическую схе­му и большое число контролируемых пара­метров или когда технологическая схема объекта в процессе работы может оперативно изменяться и это изменение должно запоми­наться оператором.

Применение мнемосхем эффективно так­же при использовании в системах автомати­зации избирательных устройств контроля и управления и миниатюрной контрольно-из­мерительной и сигнальной аппаратуры.

3. Мнемосхема должна наглядно отобра­жать схему системы в целом и связи между основными объектами, входящими в систему;

четко делить схему системы на части (если в этом есть необходимость) и достаточно подробно отображать функциональные схе­мы отдельных агрегатов или объектов; по­казывать связи и характер взаимодействия

6 Схемы внешних соединений

Схема з’єднання зовнішніх проводок показують з’єднання всіх елементів системи, вх. послідовність, розташування, типи кабелів і труб, їх довжину і номер по кабельному журналу. Схеми з’єднання зовнішніх проводів можуть бути:

1) окремими тільки для електричних проводок;

2) окремих для трубних проводок;

3) сумісні.

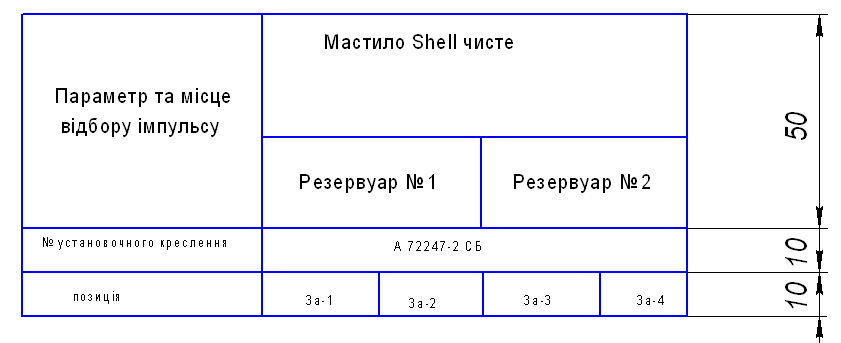

Починається схема з назви об’єкту і параметра в вигляді таблиці.

Нижче починається схема з’єднань зовнішніх провідників і починається вона з датчика або імпульсної трубки з запірною арматурою. Потім йде датчиків(номера клем і номера дротиків) з вказуванням їх позиції. Дротики збираються в кабелі, далі вказується тип і номер кабелю, потім вказують тип і довжину труби. По шляху прокладення кабелю в трубі показуються проміжні, поворотні коробки, шафи, кросові шафи, з’єднання і розголудження кабелю. Нижче по шляху показуються щити, пульти, куди підходять ці кабелі. Далі показуються кабелі, які виходять з щитів і йдуть на пристрої, які розташовані за щитом/пультом або на об’єкті, куди сигнал щита/пульта видається.

Кабельний журнал.

Уявляє собою таблицю, яка складається з таких розділів:

Позначення кабелю

Початок

Кінець

По проекту

Фактична про

Тип

Хар-ка

Довжина

Тип

Хар-ка

Довжина

01

02
