5 Щиты, пульты и проектно-компонуемые комплекты систем автоматизации. Назначение и конструкция щитов и пультов

5.1 Общие положения

Щиты и пульты систем автоматизации предназначены для размещения на них средств контроля и управления технологи­ческим процессом, контрольно-измеритель­ных приборов, сигнальных устройств, аппа­ратуры управления, автоматического регу­лирования, защиты, блокировки, линии связи между ними (трубная и электрическая ком­мутация) и т. п.

Щиты и пульты устанавливаются в про­изводственных и специальных щитовых по­мещениях: операторских, диспетчерских, ап­паратных и т. п.

Основные требования к проектированию щитов и пультов, к составу и правилам выполнения проектной документации на них приведены в РМ4-107—82.

Учитывая конструктивные особенности, в том числе степень защиты от прикосно­вения к токоведущим частям по ГОСТ 14254-80, рекомендуется применять:

1) щиты шкафные одиночные, двух и трехсекционные с задними дверьми, а также малогабаритные (степень защиты IP30) — в производственных помещениях, а также в щитовых (операторских и диспетчерских) помещениях в технически обоснованных слу­чаях (например, при необходимости уста­новки аппаратуры с открытыми токоведущими частями — щитов питания, шкафов зажимов и т. п.);

2) щиты панельные с каркасом всех типоразмеров и вспомогательные элементы к ним (степень защиты IP00) — в диспетчер­ских и операторских помещениях;

3) щиты шкафные с передней и задней дверью (степень защиты IP30) — в качестве релейных и других вспомогательных щитов двустороннего обслуживания;

4) стативы всех типоразмеров (степень защиты IPOO) — в качестве конструкции для установки вспомогательной аппаратуры (реле, аппаратуры питания, преобразователей, регулирующих и функциональных блоков системы “Старт” и т. п.), располагаемой в аппаратных залах или в пространстве за щитом в операторских и диспетчерских помещениях;

5) пульты (степень защиты IP30) - в ка­честве устройств для размещения аппаратуры управления и сигнализации в щитовых производственных помещениях.

Щиты шкафные, в том числе малогаба­ритные, панельные с каркасом и пульты не предназначены для установки различного рода бесшкальных датчиков, к которым под­водятся импульсные трубные проводки.

При размещении приборов и аппаратуры на щитах и пультах не допускается:

1) установка приборов и средств автома­тизации (СА) на боковых стенках и дверях щитов (кроме дверей малогабаритных щи­тов);

2) установка внутрищитовой аппаратуры на дверях и боковых стенках малогабарит­ных щитов, а также панелях пультов;

3) установка приборов и других СА на вспомогательных элементах щитов и пуль­тов, панели вспомогательной с дверью, па­нели вспомогательной, панели торцевой деко­ративной, вставках угловых, а также на крышках щитов. Исключение составляет устрой­ство ввода проводок (сальники, вводы соеди­нители и т. п.), устанавливаемые на крышках щитов.

Щиты шкафные и панельные с каркасом, а также стативы не предназначены для совместной установки на них аппаратуры си­стем автоматизации технологических про­цессов и магнитных пускателей, контакторов, рубильников, автоматических выключателей, предохранителей, используемых для управле­ния и защиты силового электрооборудования, электроприводов технологических агрегатов и запорных органов (кроме электроприводов исполнительных механизмов систем регулирования).

Допускается установка органов дистанционного управления, контроля и сигнализации электроприводов (ключей управления, кнопок, сигнальной арматуры, электроизмерительных приборов), если, исходя из при­нятой организации управления данным тех­нологическим процессом, агрегатом и т. п., эти органы управления необходимо совме­стить на общем щите с аппаратурой систем автоматизации.

Щиты и пульты управления используют для размещения на них контрольно-измерительных приборов, сигнальных устройств, аппаратуры управления, автоматического регулирования, защиты, блокировки и т.п.

Щиты и пульты, на которых установлены аппараты, работающие под напряжением выше 36В, должны быть заземлены. Внутри щитов и пультов, проектируемых для установки в помещениях всех категорий, заземления подлежат приборы и аппараты, имеющие выводы “земля”.

На фасадной стороне щитов размещают показывающие, самопишущие и регулирующие приборы, переключатели к приборам, светосигнальную аппаратуру и аппаратуру оперативного управления. Компоновку приборов и аппаратуры на щите выполняют с учетом следующих положений:

• приборы, аппаратура управления и сигнализации должны быть расположены в последовательности, определяемой технологическим процессом;

• приборы и аппаратуры управления объединяют по функциональному признаку и располагают их по значимости, частоте использования и характеру назначения;

• основные приборы, по которым управляют процессом или показания которых характеризуют аварийное состояние, размещают в центральной части щита;

• приборы и аппаратуру управления на фасадных сторонах щитов устанавливают по высоте (мм) от уровня пола в соответствии с рекомендациями, приведенными ниже:

Показывающие приборы и сигнальная аппаратура 1000 – 1650

Самопишущие и регулирующие приборы:

щиты с приставным 1100 –1700

щиты без пульта 900 – 1900

Оперативная аппаратура контроля и управления 700 – 1500

Указатели положения, сигнальные приборы и др. 1000 – 1500

Размещение регуляторов должно быть таким, чтобы обеспечивать удобный доступ к их настроечным устройствам. Если для настройки используются приборы, установленные на щите, то необходимо, чтобы их показания были видны оператору с места установки регулирующего устройства. Общий вид щита представлен на рисунке 5.1.

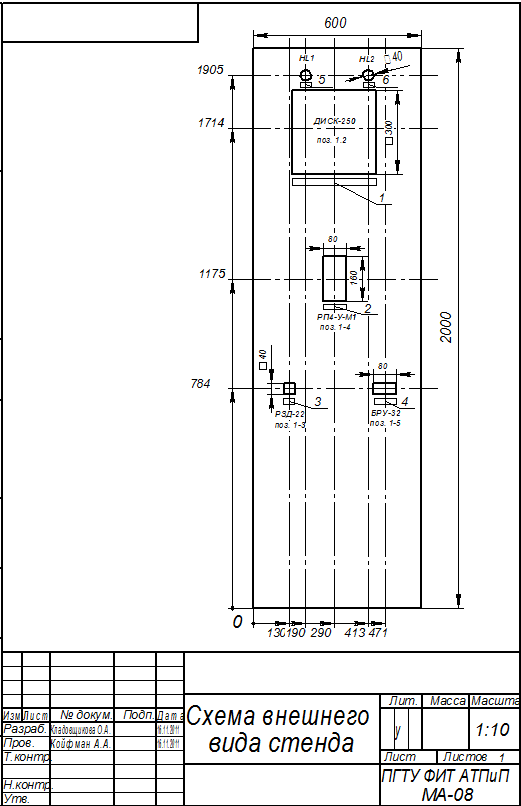

Рисунок 5.1 – Пример выполнения общего вида щита КИПиА
