Питательные установки.

Питательная установка – это комплекс питательного насоса с приводом.

Существует две схемы:

1). Двухподъемная.

С тандартная температура питательной воды

для барабанных котлов высокого давления:

t_п.в. ≈ 230 ⁰С;

для прямоточных высокого давления:

t_п.в. ≈ 270 ⁰С;

Преимущества:

1. Создается достаточное давление для питания котла водой;

2. ПВД работает при невысоком давлении.

Недостатки:

1. Насосы должны работать синхронизировано (опасность кавитации ПН-2);

2. ПН-2 работает при очень высокой температуре.

2). Одноподъемная.

Н едостатком является то, что ПВД работает под высоким давлением, а преимуществом – наличие одного насоса. Данная схема принята как основная на ТЭС.

Недостатком обоих схем является тот факт, что насос перекачивает кипящую воду.

Кавитация на всасывающей стороне питательного насоса.

Кавитация – разрыв сплошности в результате падения давления.

Имеет два агрегатных состояния:

1. Выделяется газ;

2. Выделяется пар.

В результате кавитации происходит эрозия лопаток.

Борьба с кавитацией.

1. Поднять давление перед ПН:

Б Н – бустерный насос, который является тихоходным. Частота вращения бустерного насоса меньше частоты вращения оси насоса, вследствие чего наблюдается меньшее разряжение.

2. Поднять деаэратор на большую высоту:

С оздается статический напор Н_д = 20 ÷ 30 м. Для сверхкритических параметров ставят еще и бустерные насосы.

Виды приводов питательного насоса.

Регулирование производительности питательного насоса

(расхода питательной воды).

Регулирование производительности питательных насосов можно осуществлять следующими способами:

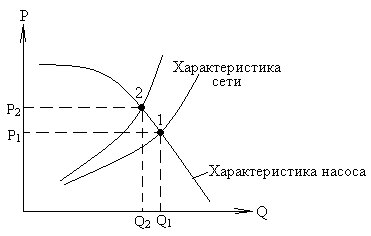

1. Изменением характеристики сети.

P₁ > P₂

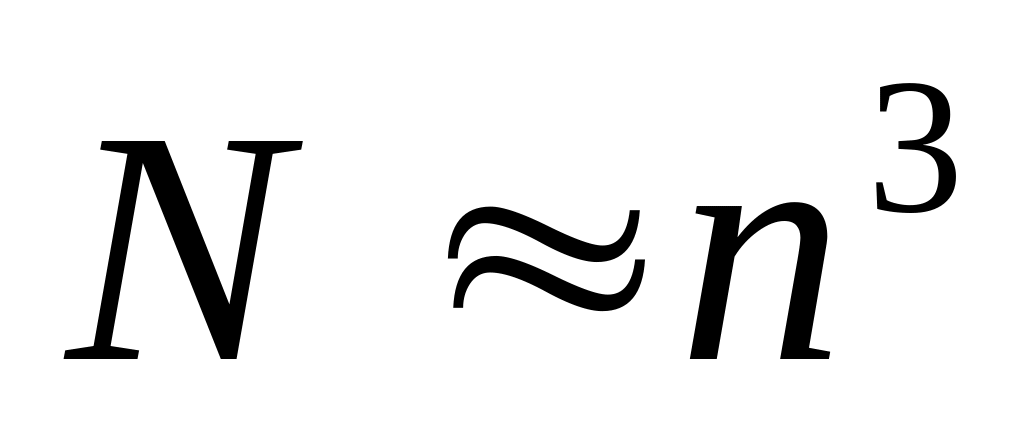

2. Изменением частоты вращения питательного насоса.

P ₂ < P₁

Это наиболее экономичный способ регулирования.

Приводы питательного насоса.

1. Турбопривод (легче регулировать частоту вращения);

2. Электропривод (более простой, быстрота запуска).

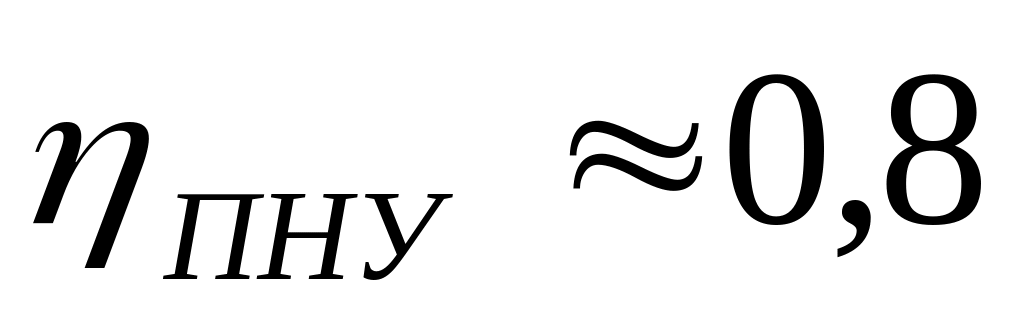

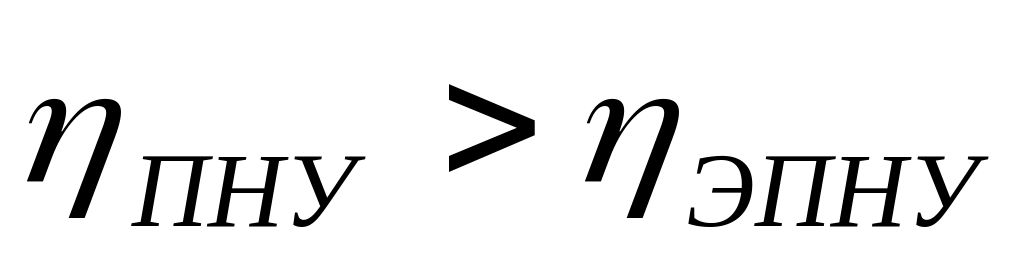

Рассмотрим их экономичность, которая определяется КПД:

1. Электропривод.

,

( )

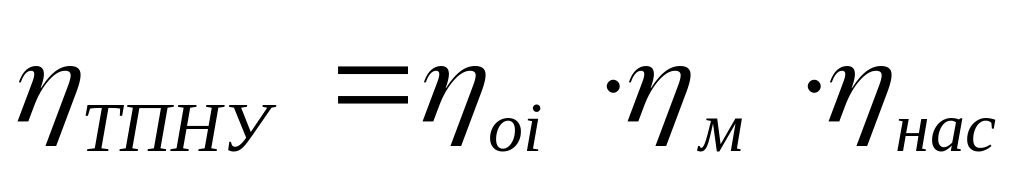

2. Турбопривод.

Некоторые ТЭС не связаны с энергосистемой РФ и когда необходимо их запускать, то лучший вариант – турбопривод, и существуют так же пусковые котельные.

Гидромуфта:

Г идромуфта используется для питательных насосов сверхкритических параметров. Одна полумуфта делается как насос центробежного типа, а вторая как турбинка.

Включение турбин питательных насосов в тепловую схему тэс. Напор, производительность и мощность питательного насоса.

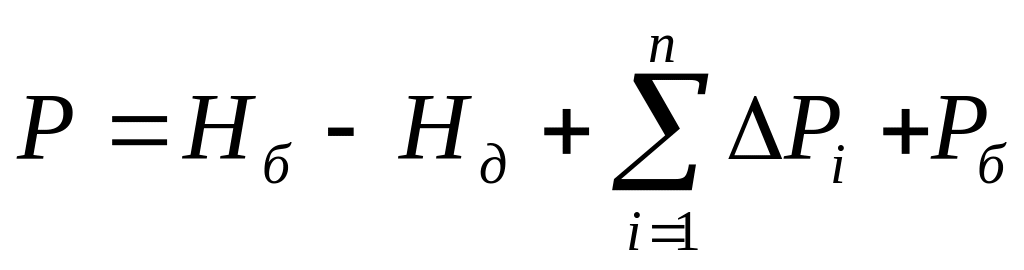

, где

- сопротивление;

Р- напор питательного насоса.

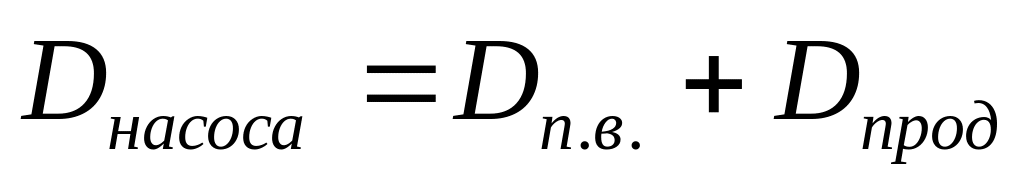

Производительность определяется по расходу питательной воды.

Мощность насоса: Блок 300 МВт:

, кВт D = 1000 т/ч;

[D] = т/ч; Н = 3000 м.вод.ст.

[H] = мм.вод.ст.

Техническое водоснабжение ТЭС.

95% всей технической воды идет в конденсатор для охлаждения и конденсации пара. Вода идет на охлаждение подшипников, на гидрозолоулавливание.

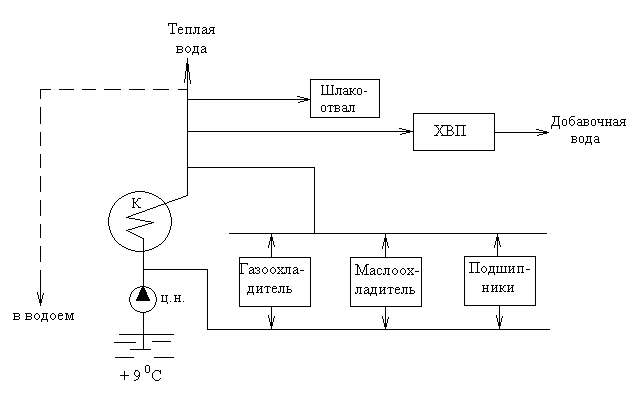

Общая схема технического водоснабжения:
