Деаэраторы.

Главным устройством, удаляющим растворенные газы из конденсата, является деаэратор. Основными условиями обеспечения эффективности удаления газов в деаэраторе являются следующие:

1. Доведение конденсата до температуры насыщения для того, чтобы образовалась паровая атмосфера;

2. Необходима большая поверхность массообмена;

3. Необходим отвод газов, то, что называется выпаром.

Для получения большой поверхности массообмена применяют следующие способы:

• Разбиение потока конденсата на струи;

• Формирование пленки;

• Барбатаж пара через конденсат;

• Распыление конденсата.

Различают следующие типы деаэраторов в зависимости от давления:

1. Повышенного давления (от 0,5 МПа до 1,2 МПа);

2. Атмосферные деаэраторы (порядка 0,12 МПа);

3. Вакуумные деаэраторы.

Деаэраторы повышенного давления устанавливаются в рассечку между группой ПВД и ПНД. Атмосферные деаэраторы – это, как правило, деаэраторы добавочной воды, устанавливаются после ХВО. Вакуумные деаэраторы, как правило, устанавливаются на подпитке теплосетей.

По правилам ПТЭ для питательной воды допускается содержание кислорода до 10 мкг/кг, для добавочной воды – 30 мкг/кг и для подпитки теплосети до 50 мкг/кг.

По конструкции основными типами деаэраторов являются:

• Струйно-капельного тарельчатого типа с барбатажем или без него;

• Пленочного типа.

Назначение деаэратора:

1. Удаление из конденсата коррозионно-агрессивных газов;

2. Нагрев конденсата;

3. Емкость для приема высокотемпературных потоков воды и пара (дренажи ПВД, пар из РНП, пар из штоков клапанов и.т.д.).

4. Бак-аккумулятор деаэратора является конденсирующей емкостью при изменении расхода рабочего тела в цикле станции (бак запаса конденсата);

5. Деаэратор создает подпор для питательных насосов.

Включение деаэратора в тепловую схему.

Существует два варианта включения деаэратора:

1). Схема с включением деаэратора на отдельный отбор:

Э та схема с потерей экономичности, т.к. при полной нагрузке турбины приходится держать давление в отборе греющего пара на деаэратор чуть ли не в два раза превышающее необходимое давление в 6 – 7 атм. При этом происходит недовыработка электроэнергии.

2). Схема с включением деаэратора в параллель с третьим ПВД:

Э та схема более экономична.

Тепловой расчет деаэратора.

В результате расчета определяют необходимый расход греющего пара на деаэратор, для этого составляется тепловой баланс деаэратора:

D _ДВ – расход добавочной воды;

D_ПД – расход греющего пара на деаэратор;

D_ОК – расход основного конденсата;

∑D_1,2,3 – дренаж с ПВД.

Материальный баланс:

Тепловой баланс:

В этих уравнениях:

определяется на основании тепловых балансов ПВД;

определяются из материального баланса рабочего тела в цикле ТЭС;

определяется из процесса расширения пара в турбине.

Остальные энтальпии – из расчета параметров в тепловой схеме.

Удаление газов из пвд и пнд.

Остатки газов, не удаленные в деаэраторе, попадают с питательной водой в котел, а затем в турбину. С отборным паром эти газы поступают в ПВД и ПНД, где накапливаются со стороны греющей среды, т.е. со стороны пара. В конденсате греющего пара газы не растворяются и, накапливаясь, ухудшают процесс теплообмена и снижают эффективность регенеративного цикла.

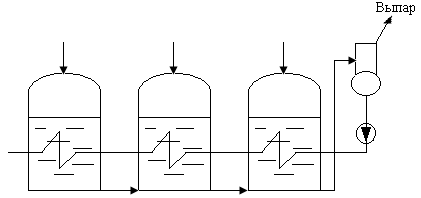

Схема удаления газов из ПВД:

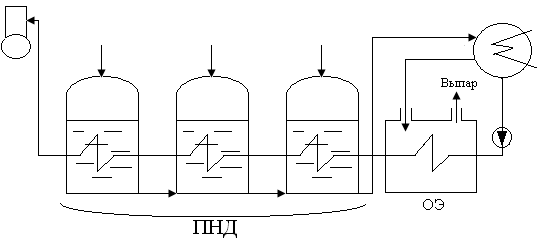

Схема удаления газов из ПНД:
