Потеря рабочего тела на паросиловой тэс.

Потеря рабочего тела может происходить в арматуре, с продувкой, в обдувочных аппаратах, с подогревом мазута, на фланцах трубопроводов.

При проектировании ТЭС на каждые 100 тонн мазута разрешается использовать зимой 15 тонн пара, а летом 6 тонн пара.

Потери могут происходить из-за некачественной работы персонала, в случае аварии. Огромные потери наблюдаются при неустановившемся режиме (растопки, остановы кола, турбин, теплообменных аппаратов).

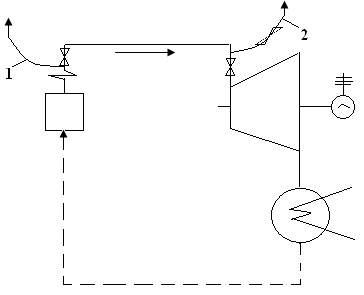

П ар (1) и (2) стараются использовать.

Пар теряется у теплового потребителя (отопление, ГВС, производство). Большие потери на ТЭЦ на промышленных предприятиях. Часть теплоты теряется в главном корпусе, а часть у теплового потребителя.

Потери внутри главного корпуса называются внутренними, вне главного корпуса – внешними (потребители теплоты ТЭС). Каждый процент потерь снижает КПД на 1%.

Учет потерь в кпд станции.

Q _пр – теплота приходящая;

Q_ух – теплота уходящая.

Q_пр < Q_ух

- КПД трубопроводов.

Большие потери идут с утечками.

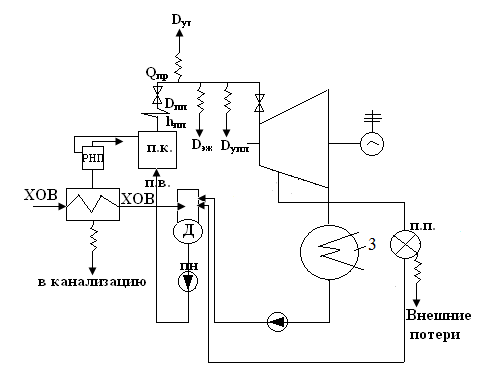

Схема ТЭС с учетом потерь:

п .п –производственный потребитель;

Температура воды на выходе (ХОВ): 20÷30 ⁰С.

D_ут теряется безвозвратно, D_эж и D_упл возвращаются в цикл. При открытой системе потери составляют 20÷50 %.

Все потери, независимо от того, где они появились, относят к главному паропроводу.

Подготовка добавочной воды и обработка питательной воды.

При низком давлении соли в паре не растворяются.

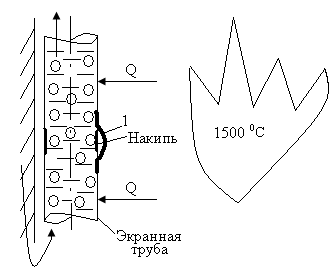

1 – Отдулина.

При появлении накипи на внутренней поверхности трубы теплота поступает и не отводится вследствие чего происходит пережег трубочек. При повышении температуры прочность падает, и могут появляться отдулины.

От солей избавляются в хим. цехе. Соли улавливают иониты.

Катионит улавливает металлы в солях:

- удаляют с продувкой в барабане;

- удаляют из фильтра регенерацией (при переполнении).

Анионит улавливает кислотные остатки:

С 1 или Са остаются в фильтрующем слое (1).

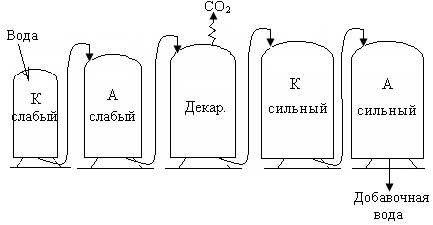

Х им. цех состоит из целого ряда катионовых и анионовых фильтров:

К – катионит;

А – анионит.

Для схемы с прямоточным котлом:

В се 100% конденсата сверхкритических параметров проходят через ФСД.

ФСД – фильтр смешивающего действия;

БОУ – блочная обессоливающая установка.

Существуют еще и электромагнитные фильтры, а так же целлюлозно-бумажные.

Баковое хозяйство

Баковое хозяйство – это хозяйство баков, в которых собирается вода. (Высота: 10м, ширина: 10м).

Баки устанавливаются вне котельного цеха. Существуют следующие: бак чистого конденсата, бак химически очищенной воды, бак загрязненного конденсата. Все баки изолированы снаружи и изолированы внутри от коррозии.

Используются два типа баков:

1. Баки, в которые сливается масло;

2. Баки питательной воды.

Баки выполняют металлическими со сварными швами. Бывают баки под давлением и без; с насосом или без.

Термический метод подготовки воды.

Термический метод подготовки воды – это подготовка воды в установках под названием испарители.

Первые испарительные установки появились в 40-х годах прошлого века.

Вода доводится до температуры насыщения при невысоком давлении, в этом случае соли не растворяются (3 – 7 кгс/см²). И пар получается чистый.

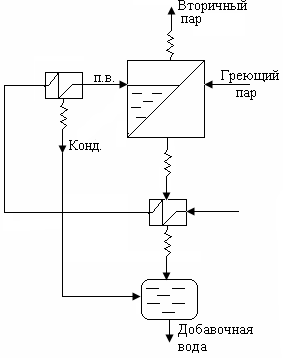

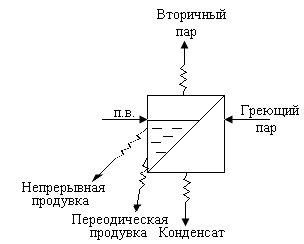

Испарительная установка:

П одготовка воды в этом случае дешевле.
