Уильям Кейстер

Американский ученый Уильям Кейстер являл собой редкий образец верности однажды избранному делу. После окончания университета его приняли на работу в один из самых знаменитых научно‑исследовательских центров – Bell Laboratories, и он проработал там 38 лет.

Начав карьеру простым инженером, Кейстер спустя недолгое время стал одним из ведущих специалистов и много лет возглавлял ключевые департаменты компании. Он занимался релейными, а после Второй мировой войны – электронными переключательными схемами для систем телефонной связи, был автором нескольких статей и монографий, а также пяти патентов. Но если научные публикации Кейстера посвящены вопросам, связанным со специальностью, то три из его патентов относятся к совершенно другой области – играм и головоломкам. Два из этих патентов – на головоломки «Locking disc puzzle» (№ 3637216) и «Pattern‑Matching Puzzle» (№ 3637216), в которых требуется разобрать на части или, наоборот, собрать из деталей сложной конфигурации одну из нескольких конструкций, были выданы ему в январе 1972 года, незадолго перед уходом на пенсию. А вот патент № 2877019, полученный Кейстером за 13 лет до этого, заслуживает более пристального внимания.

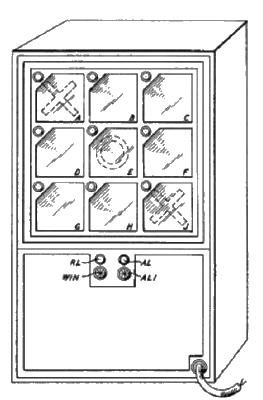

Релейный автомат Кейстера (внешний вид)

Ячейка игрового поля машины Кейстера

В этом патенте был описан релейный автомат, предназначенный для игры в крестики‑нолики. На лицевой панели машины расположены девять индикаторных панелей игрового поля A‑J. Рядом с каждой из панелей помещена кнопка. Нажимая на нее, игрок сообщает автомату свой ход, при этом на индикаторной панели загорается соответствующий символ. Также имеются две индикаторных кнопки: WIN (загорается, когда автомат выигрывает партию) и AL1 (загорается, если игрок случайно нажимает две кнопки одновременно) и две управляющие кнопки RL и AL, предназначенные для «очистки» состояния автомата перед началом новой партии.

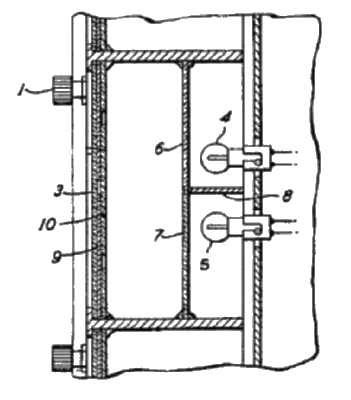

Отдельно стоит отметить интересное решение, которое применил Кейстер для того, чтобы иметь возможность отображать на каждой индикаторной панели как крестики, так и нолики. Оно основано на применении поляризационных фильтров. На рисунке представлен разрез индикаторной панели (1 – кнопка ввода очередного хода).

Сверху панель прикрыта слоем прозрачного материала з, а пространство за ним разделено светонепроницаемой перегородкой 8 на две половины, в каждой из которых имеется по электрической лампочке (4 и 5). Обе половины закрыты поляризационными фильтрами, причем фильтр 6 пропускает только вертикально, а фильтр 7 – горизонтально поляризованную составляющую света лампочки. Под слоем прозрачного материала 3 имеются еще два поляризующих фильтра – 9 (с той же поляризацией, что и 6) и 10 (с той же поляризацией, что и 7). При этом в фильтре 9 имеется вырез в виде креста, а в фильтре 10 – в виде ноля. Таким образом, когда загорается лампа 5, лучи горизонтально поляризованной составляющей пройдут сквозь фильтры 7 и 10 и будут задержаны фильтром 9, в вырезе которого будет светиться символ «X». Аналогично, когда загорается лампа 4, в вырезе фильтра 10 виден светящийся символ «о».

Заявку на патент Кейстер подал еще в ноябре 1950 года, а получил его лишь спустя 9 лет, однако в это десятилетие получили широкое распространение другие игровые машины. И немаловажную роль в этом сыграли релейные автоматы Эдмунда Беркли.
